锂电池电芯极柱焊接接头熔深、熔宽测量
锂电池电芯极柱与金属连接片的焊接质量，直接决定电池的导电性能、结构稳定性及使用寿命。焊缝熔深、熔宽是评判焊接工艺优劣、把控产品品质的核心指标，精准的金相检测可有效排查焊接缺陷、优化生产工艺。本文将完整分享锂电池电芯极柱焊接接头熔深、熔宽标准化检测方案，为动力电池生产质检提供行业参考。
样品详情：

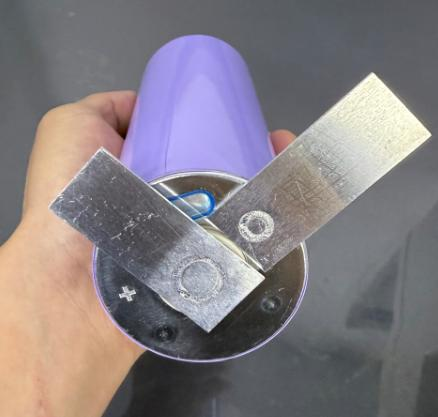

锂电池电芯极柱与金属连接片焊接试样
检测要求：焊缝熔深、熔宽
检测流程：切割➡镶嵌➡研磨➡抛光➡金相腐蚀➡观察分析
切割是金相检测的基础工序，核心目的是获取平整、无变形的焊缝截面试样，避免切割过热、挤压变形破坏焊缝原始组织结构，保障后续检测准确性。
设备参数：设备工作直径Φ60mm；配置φ120mm、厚度0.8mm专用切割片；设备运行转速2800r/min。参数适配锂电池薄壁焊接试样特性，可实现平稳、精准切割，杜绝焊缝损伤。
针对小型焊接试样，通过热压镶嵌固定样品形态，提升后续研磨、抛光过程的稳定性，保证试样截面平整均匀，便于高精度显微观测。
检测设备：ZXQ-30自动镶嵌机
设备与工艺参数：模套规格Φ30mm；采用黑色专用镶嵌粉；镶嵌温度135℃，恒温保压时间6min。标准化热压参数可确保镶嵌料与试样紧密贴合，无间隙、无变形，固定效果达标。
研磨抛光用于去除试样切割、镶嵌产生的表层划痕、毛刺及变形层，获取光亮、平整、无损伤的焊缝镜面截面，为金相腐蚀和显微观测奠定基础。
检测设备：ZMP-2全自动磨抛机
设备与工艺参数：磨盘直径Φ250mm；采用梯度精细化研磨工艺，磨盘规格依次为P180、P400、P800、P1200、P2000，逐级细化表面平整度；抛光阶段搭配羊绒抛光布与3um金刚石悬浮液，实现镜面级抛光效果，彻底消除细微划痕。

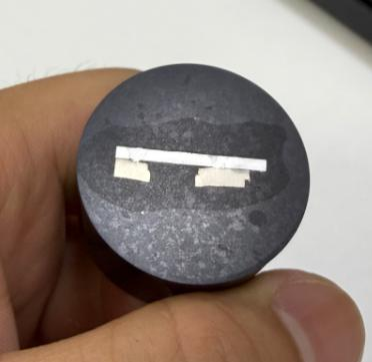

试样经金相腐蚀处理后，焊缝与基材组织结构清晰区分，通过高精度金相显微镜结合专业测量软件，可精准捕捉焊缝形貌、测量熔深熔宽数据、排查焊接缺陷。

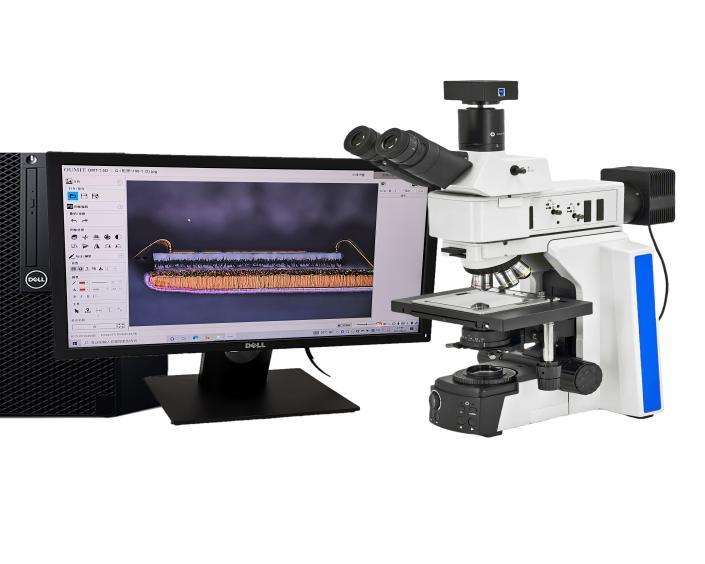

检测设备：BM7金相显微镜
设备配置：搭载PL10X／22mm高眼点大视野目镜；配备5X、10X、20X、50X、100X无限远消色差物镜，可满足不同倍率的形貌观测与精准测量；采用透反射柯拉LED照明系统，支持中心调节、滤色片切换及斜照明，光线均匀稳定，适配细微焊缝结构观测。
检测软件：专用焊缝熔深度测量软件，可实时采集焊缝图像、自动精准测算熔深、熔宽核心数据，支持数据可视化展示，可直接导出Excel、PDF格式检测报表，也可直接打印存档，检测流程高效、数据可追溯。
为保障检测客观性，本次对同一件锂电池电芯极柱焊缝选取两处典型截面进行对比检测，核心检测数据及质量评估如下：
1. 尺寸数据：两处截面焊缝熔深分别为0.25mm、0.60mm，焊缝熔宽分别为1.82mm、2.10mm；
2. 缺陷评估：焊缝截面无气孔、裂纹、未焊透、夹渣等宏观焊接缺陷，焊接成型完整性良好；
3. 工艺评估：两处检测点位熔深、熔宽数值存在明显差异，表明该批次电芯极柱焊缝均匀性欠佳，后续可通过优化焊接电流、焊接时间、压力等工艺参数，提升焊缝一致性，进一步保障电池焊接品质与使用稳定性。

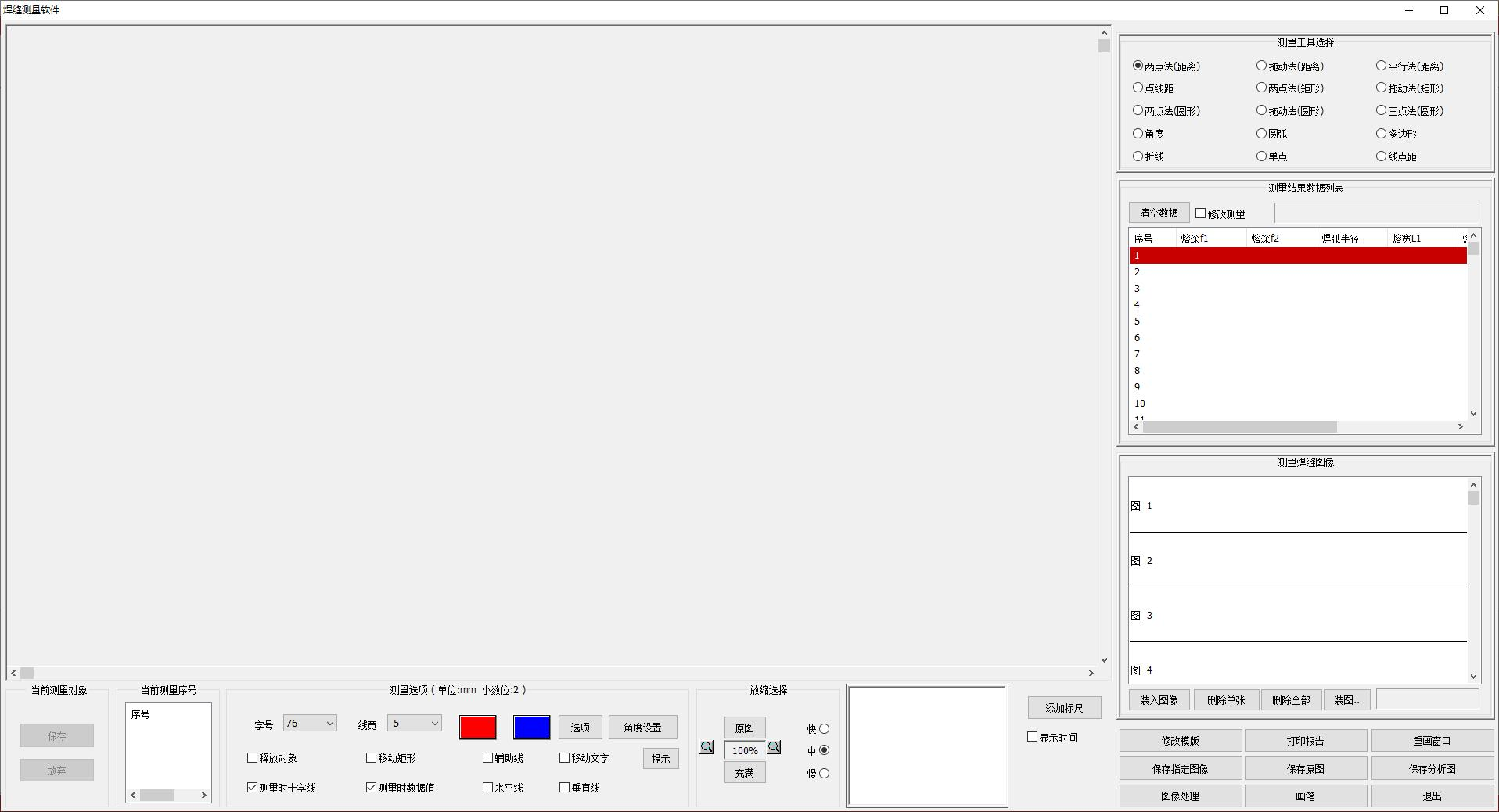

焊缝熔深度软件主界面

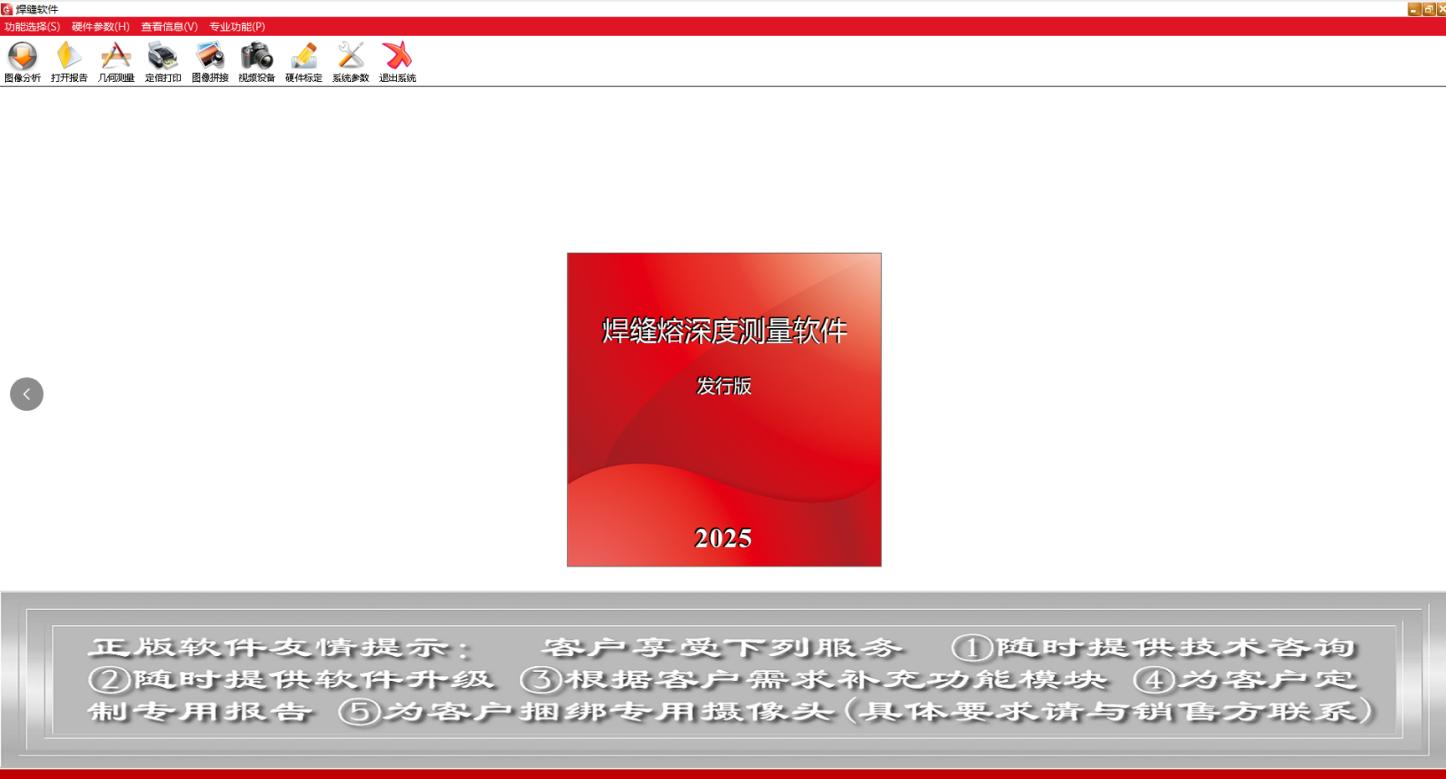

焊缝熔深度软件测量界面

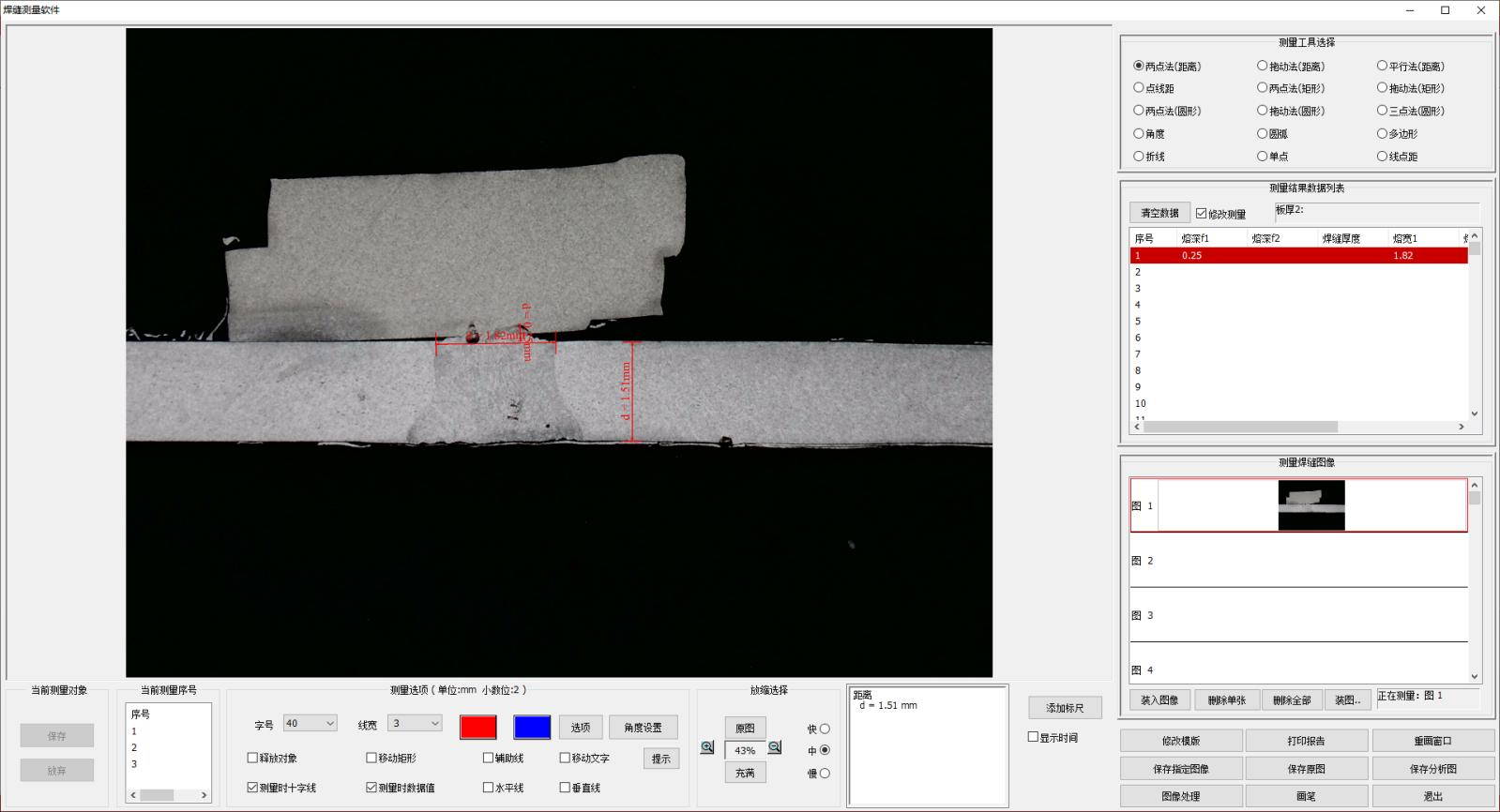

测试过程1

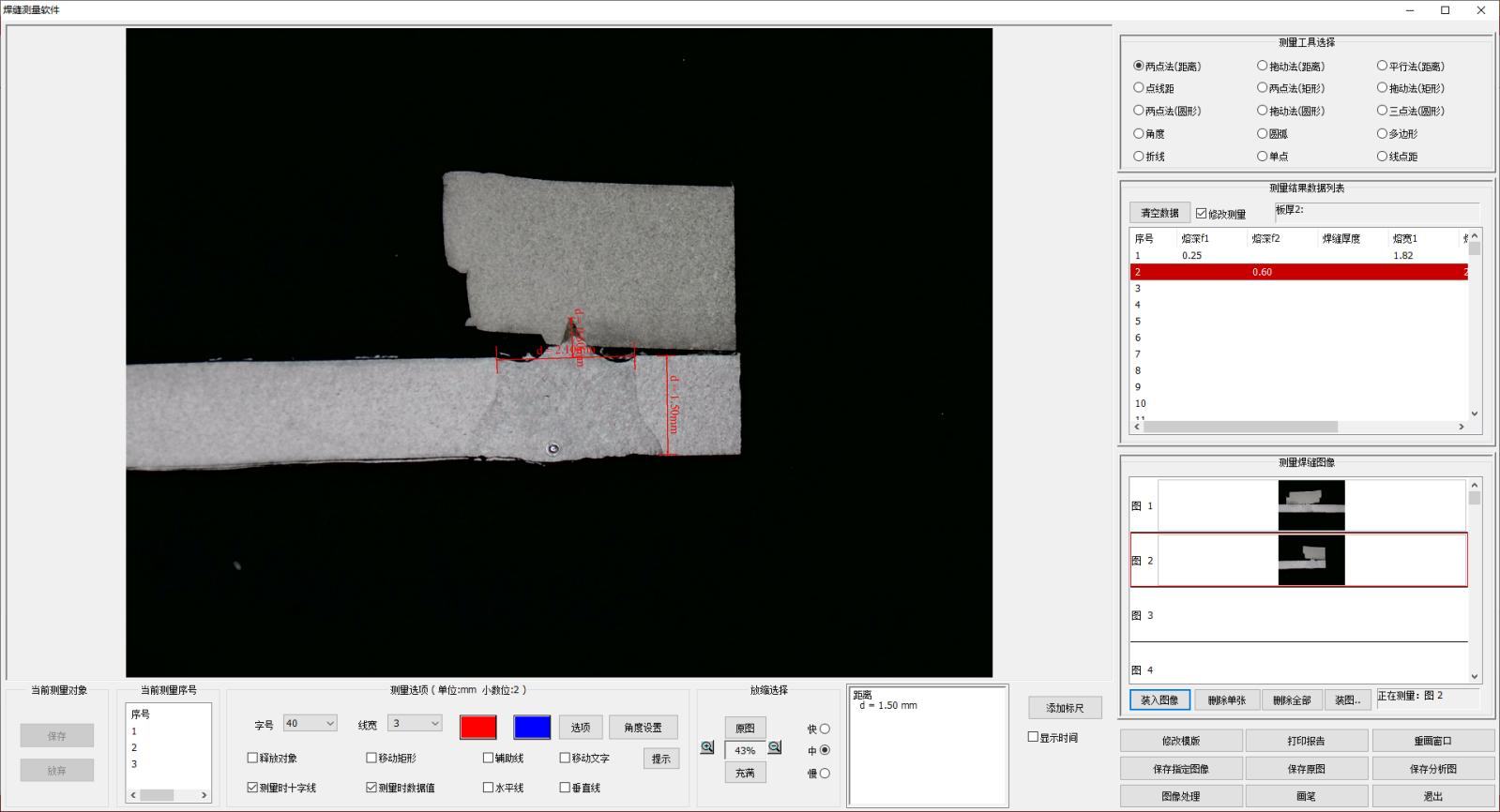

测试过程2

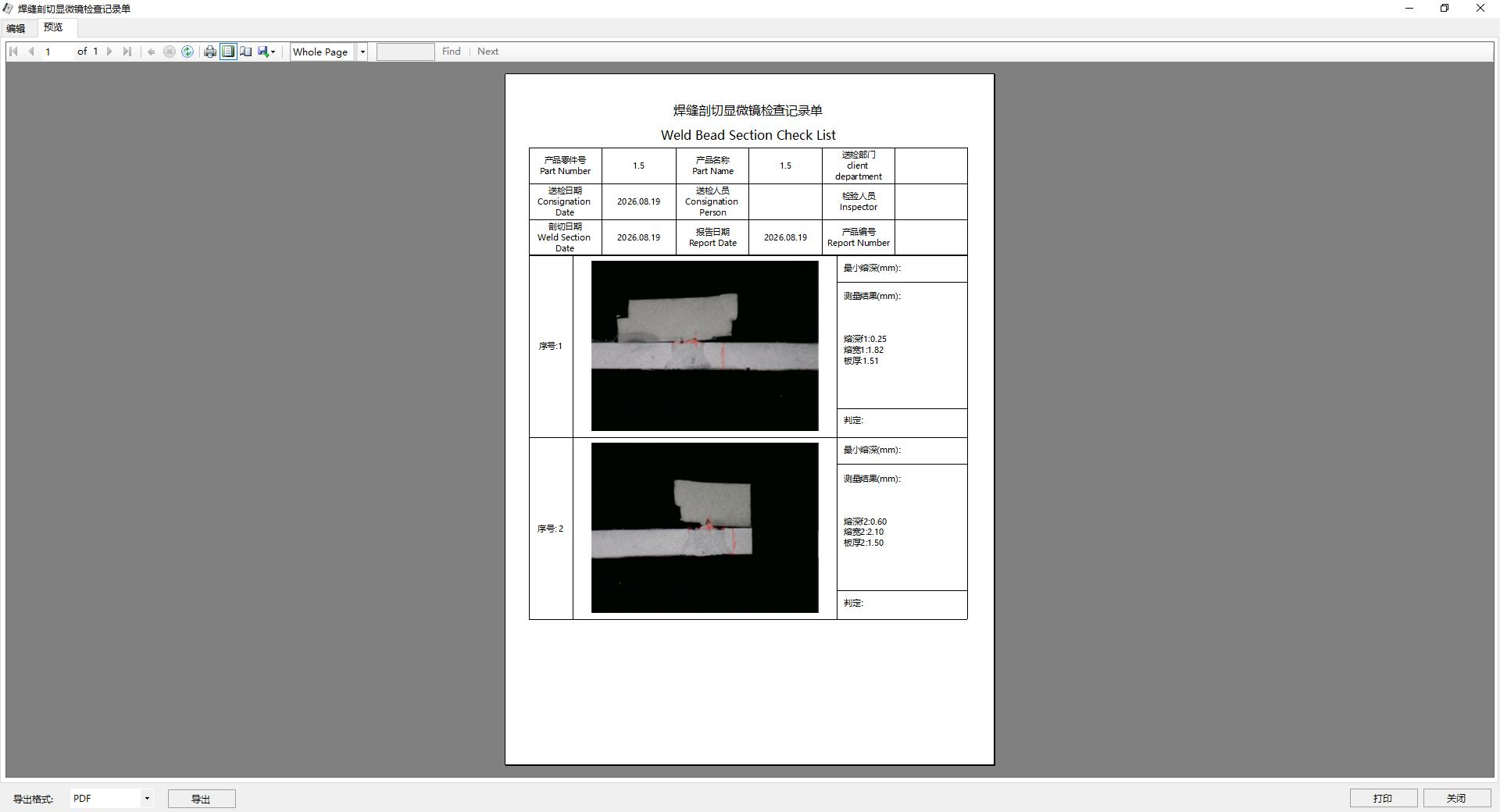

测试报表导出
本方案采用标准化、高精度的金相检测流程，可精准量化锂电池电芯极柱焊接的熔深、熔宽核心参数，全面排查焊接质量缺陷。既能够快速验证现有焊接工艺的合理性，也可为生产工艺优化、产品质量管控、批次产品抽检提供专业、可靠的数据支撑，助力动力电池行业提升焊接工艺精度与产品整体安全性、稳定性。
