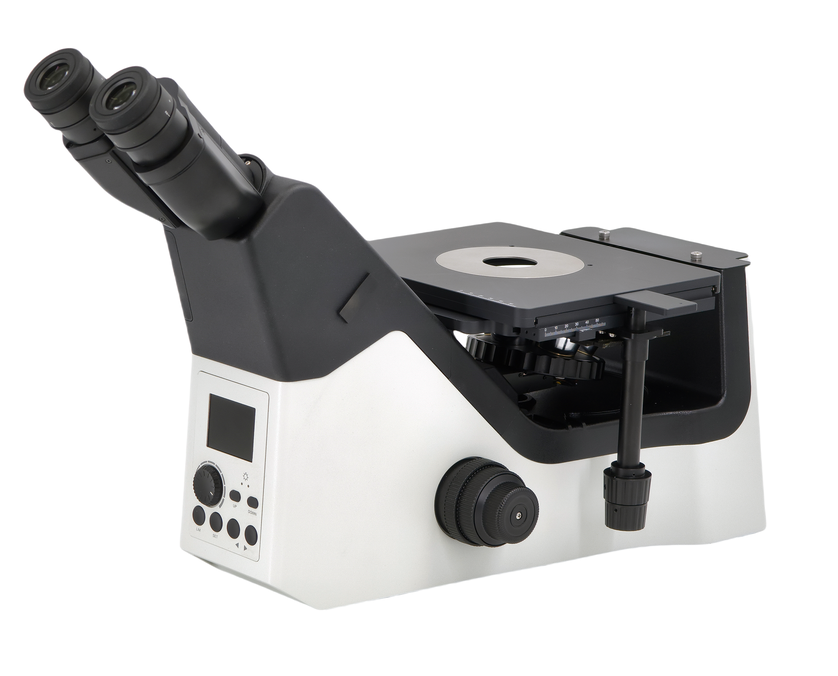

BM8
恒商工业
▲高效的智能编码
将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换
倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误。
▲智能光强管理，一致的照明
在初始设定时，可以调节照明强度，使其与编码物镜转盘的特定硬件配置匹配，改变放
大倍率时，显微镜自动调节光强到正确值。能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
▲多种观察方式
可以用于明场、暗场、偏振光,微分干涉等多种观察方式。
▲优异的偏振系统
偏振系统包括起偏镜插板和检偏镜插板，可做偏光检测，在半导体和 PCB 检测中，可消
除杂光，细节更清楚。360°旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏
振角度光线下呈现的状态。
▲优异的人机工程设计
调焦机构低手位设计，操作舒适，带有粗微调松紧调节装置，粗调高限位装置和随机限
位装置。随机限位装置可用于快速更换样品，保护样品及物镜。
部件 | 规格 | |
光学系统 | 无限远色差校正光学系统 | ● |
三目观察筒 | 无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：±5屈光度，两档分光比R:T=100：0或50：50 | ● |
目镜 | 高眼点大视野平场目镜SWH10X23mm（视度可调） | ● |
物镜 | 无限远平场半复消色差物镜5X（明暗场） | ● |
无限远平场半复消色差物镜10X（明暗场） | ● | |
无限远平场半复消色差物镜20X（明暗场） | ● | |
无限远平场半复消色差物镜50X（明暗场） | ● | |
无限远平场半复消色差物镜100X（明暗场） | ○ | |
物镜转换器 | 5孔编码型可调中明场物镜转换器（带DIC插槽）， 编码型物镜转换器将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误. | ● |
粗微调焦机构 | 低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.002mm。 | ● |
载物台 | 矩形双层活动平台226×178mm，移动范围50×50mm，载物板 | ● |
照明系统 | 自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调， | ● |
摄像装置 | 金相显微镜专用USB3.0 C接口CCD相机 索尼芯片2000万像素 高清相机 | ○ |
高精度测微尺，格值0.01mm | ○ | |
分析软件 | 图像保存：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性可对图片编辑（添加文字、标尺等标注） | ○ |
景深合成：对于不平整的样品可以进行多焦距图片进行叠加合成，得到更好的图片。 | ||
图像拼接：对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄产品全貌。 | ||
尺寸测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，等多种测量工具 | ||
金相分析：软件包含8个大类、100多个检验标准（主要包括GB、JB、QC/T、NJ、DL、YB、TB/T、ISO、ASTM、JIS等） 、600多个金相图像分析模块 | ||
电脑 | 惠普品牌商务台式机：i5-12500/8G运行内存/512G固态硬盘/Win10操作系统+21.5寸高清显示器 | ○ |
●为标准配置○为选配件
成像系统介绍：
金相显微镜专用USB3.0 C接口索尼芯片2000万像素高清相机
