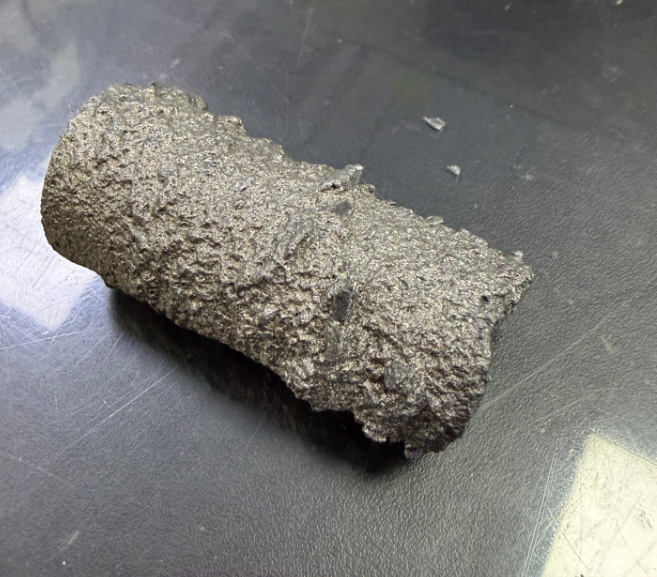

HT200灰铸铁毛胚试样
检测要求：珠光体含量、石墨形态检测
检测流程：切割➡镶嵌➡研磨➡抛光➡金相腐蚀➡观察分析
（1）样品切割

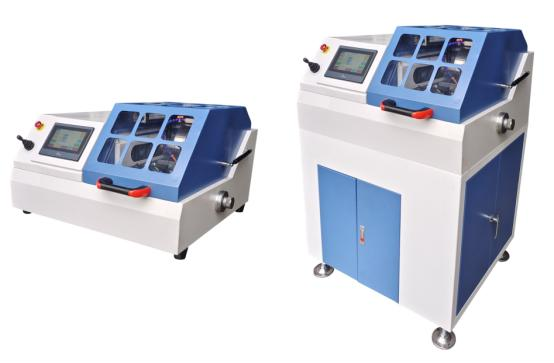

设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm
（2）热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min
（3）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1200/P2000
抛光规格：羊绒抛光布+3um金刚石悬浮液

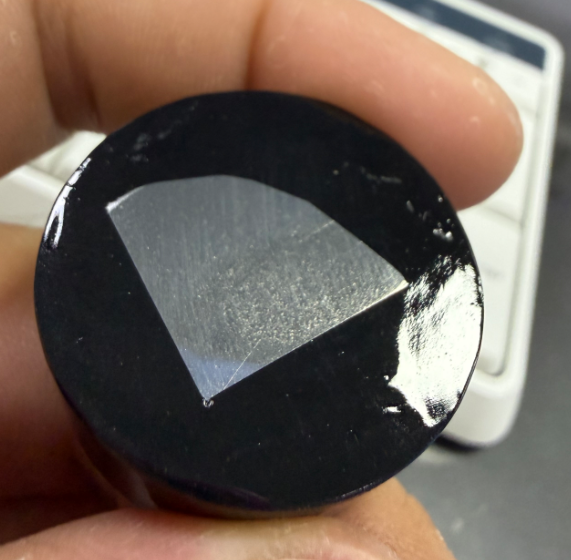

切割镶嵌打磨抛光金相腐蚀后
（4）观察分析

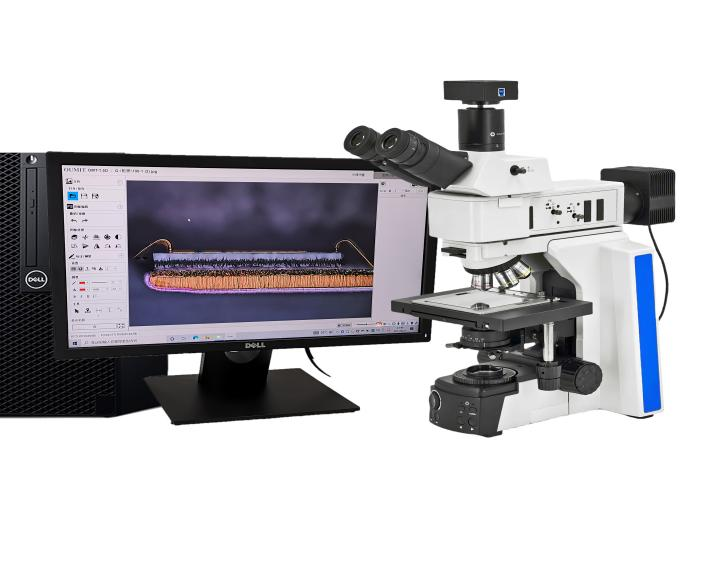

设 备：BM7金相显微镜
参数配置：目镜:高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置

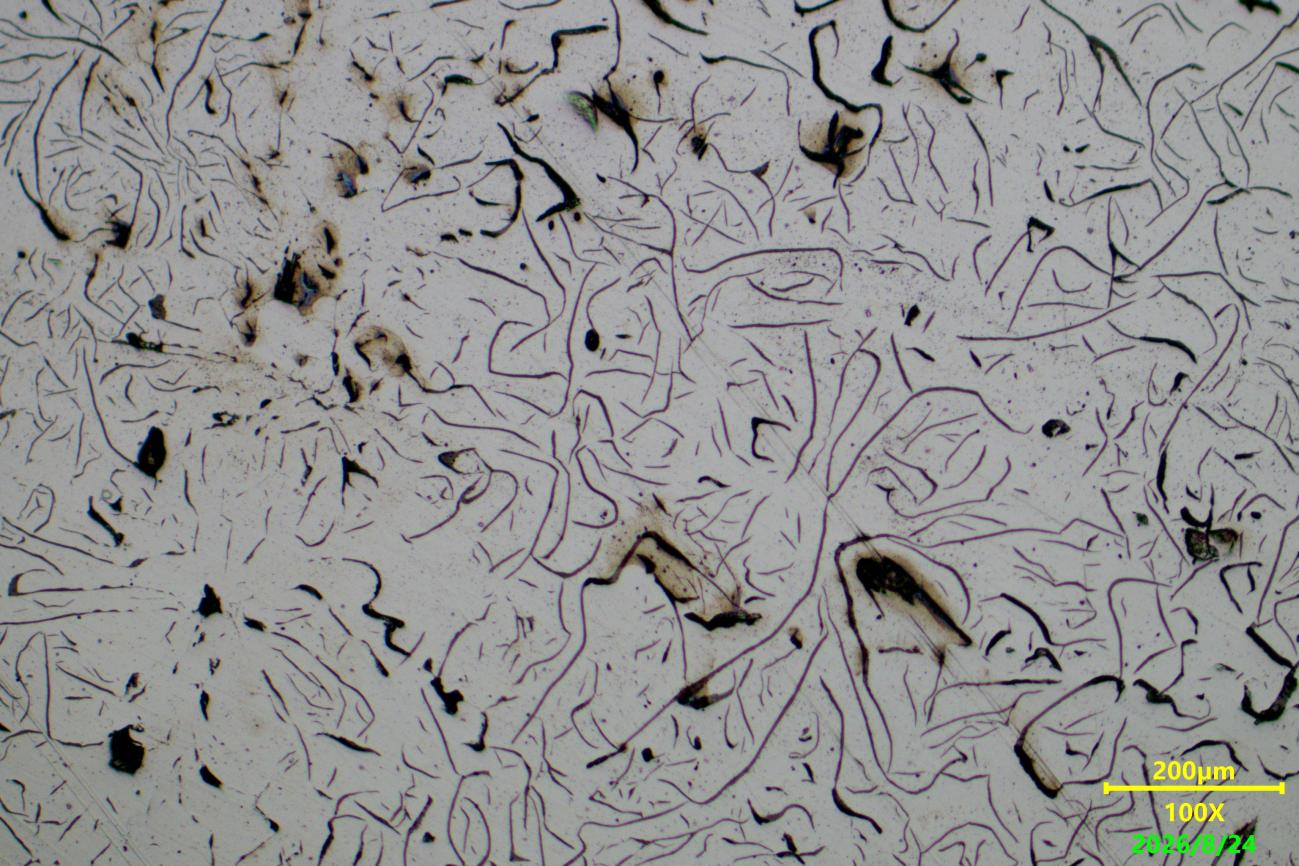

100X未腐蚀效果

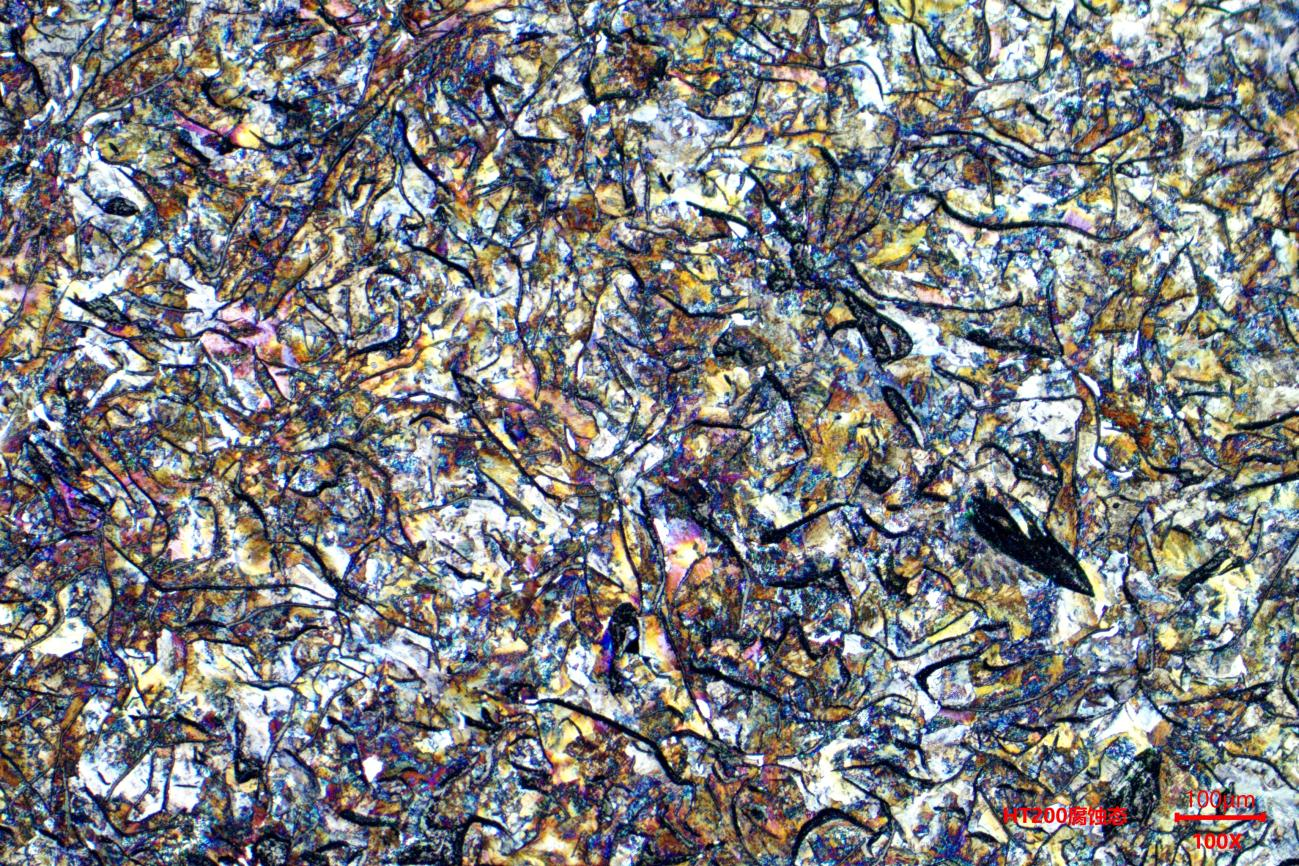

100X腐蚀后效果
金相检验分析软件

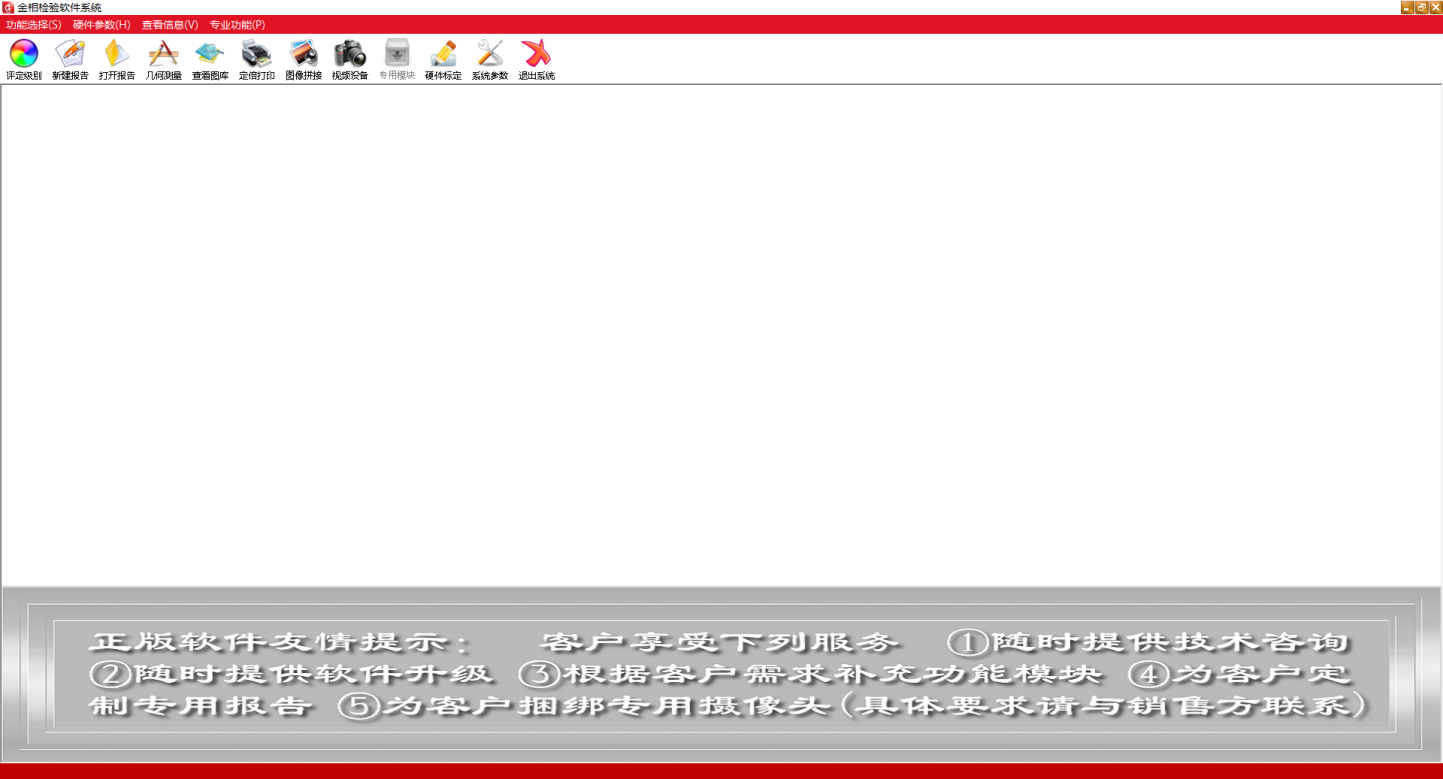

金相检验分析软件主界面

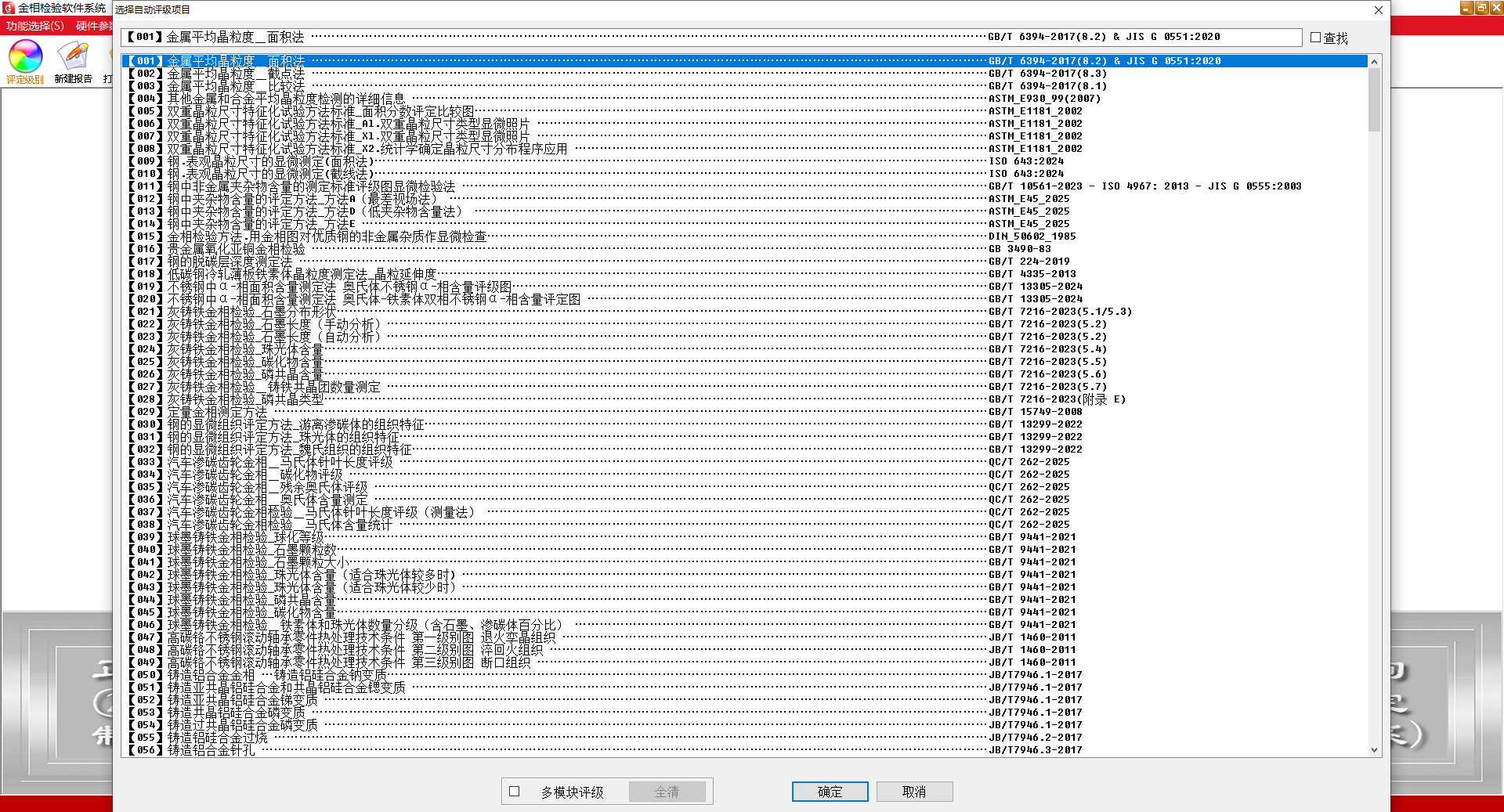

金相检验分析软件选择评级项目界面

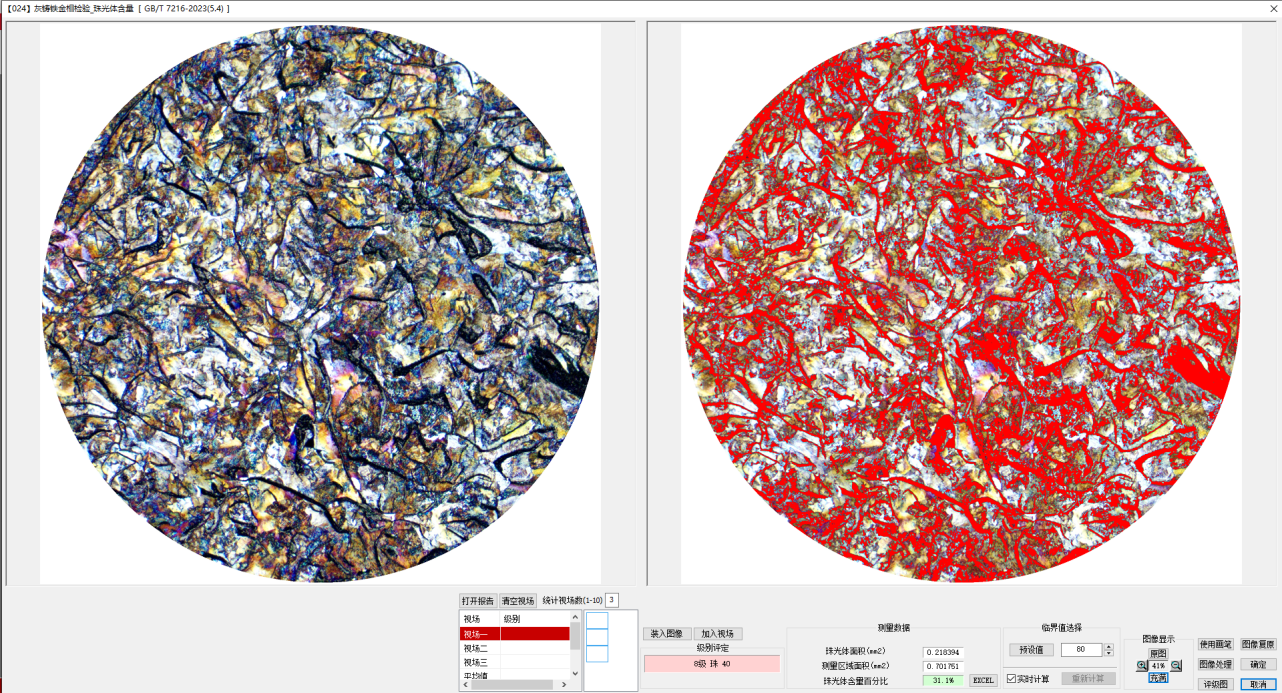

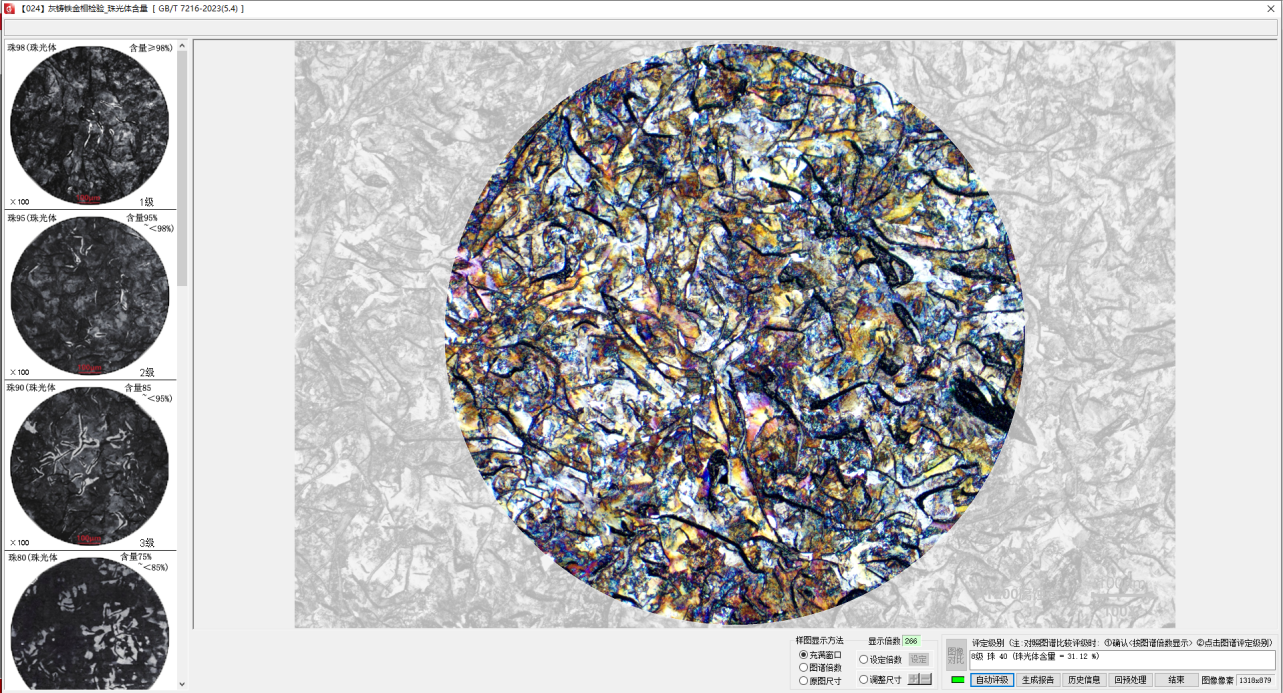

珠光体含量检测过程

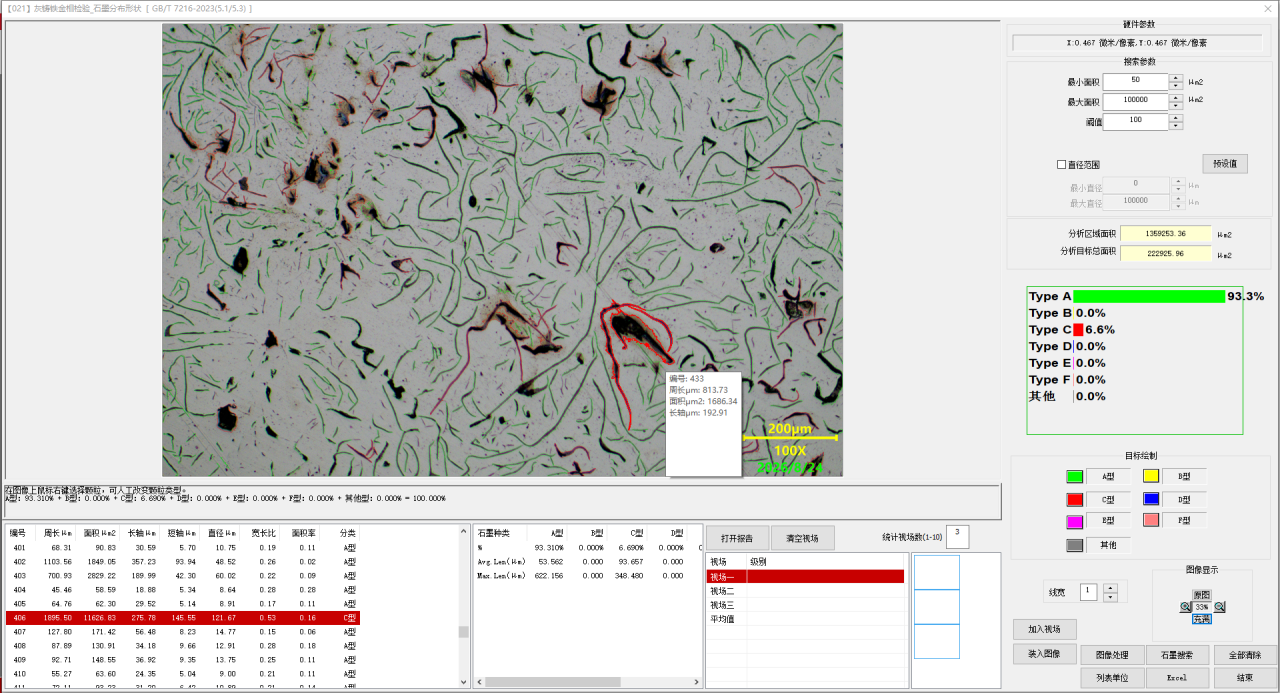

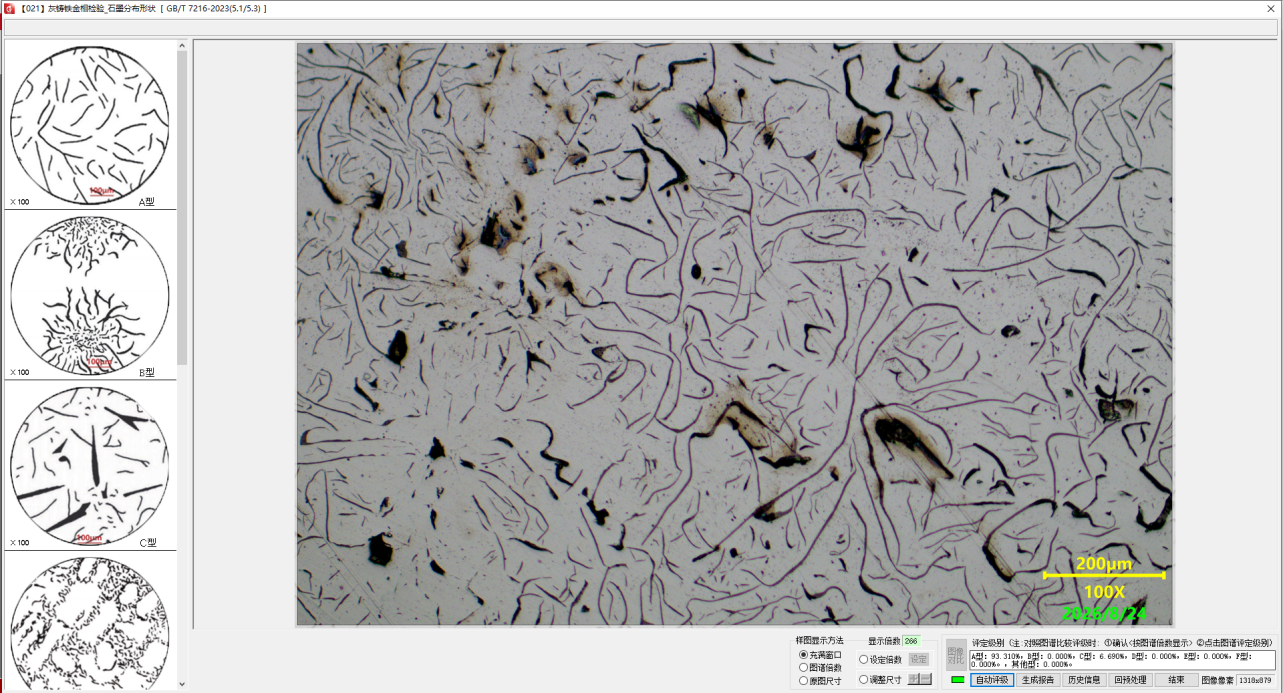

石墨形态检测过程

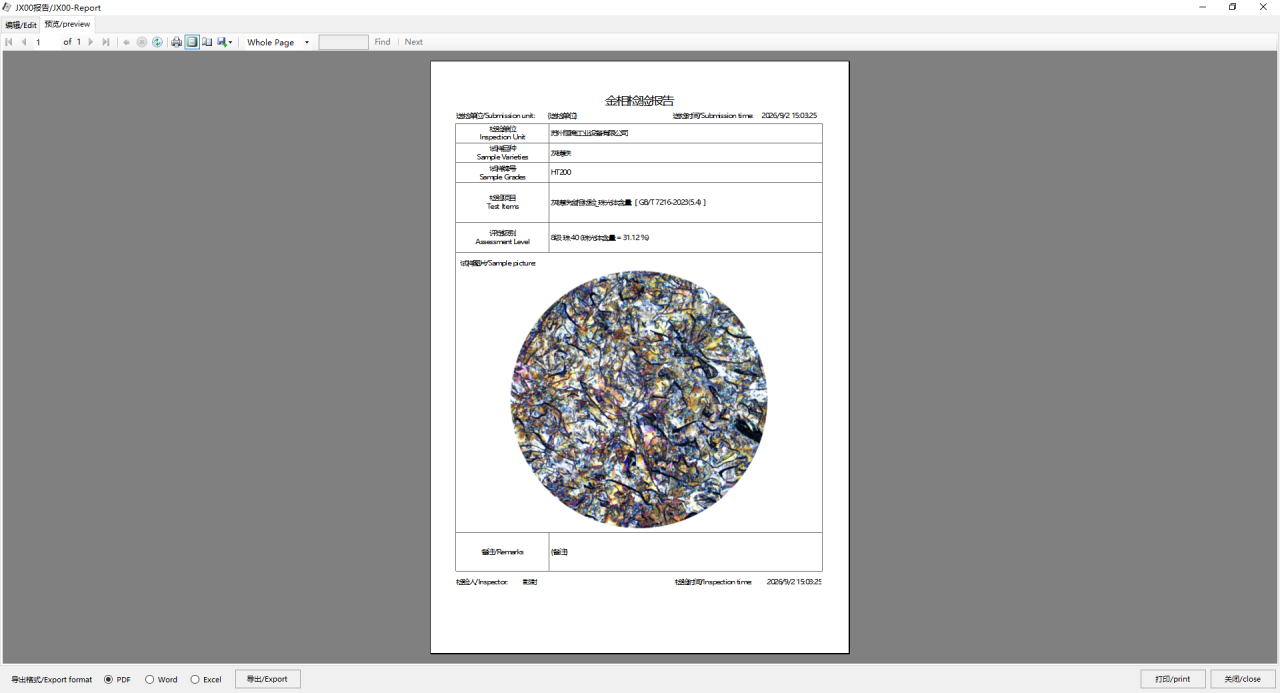

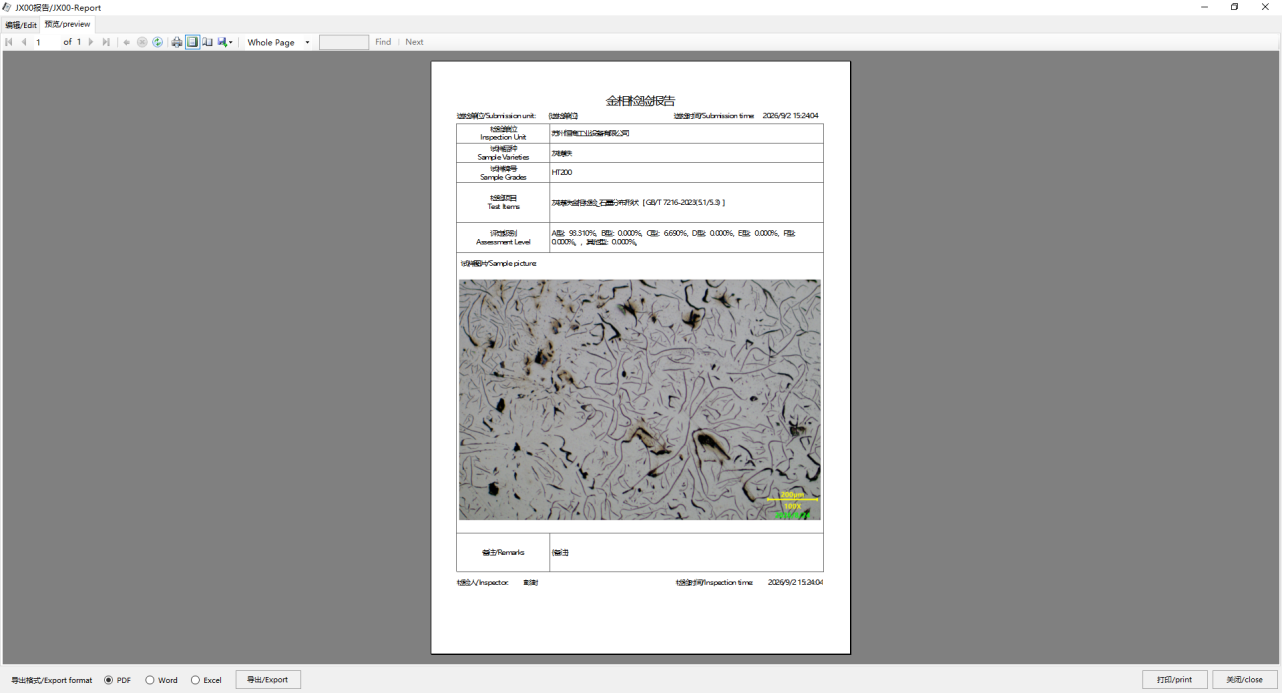

软件可直接导出Excel,PDF格式报表或打印
小结
经分析试样石墨以A型片状石墨为主，含有少量C型石墨；基体珠光体含量为31.12%，珠光体占比偏低，铁素体占比较高。
