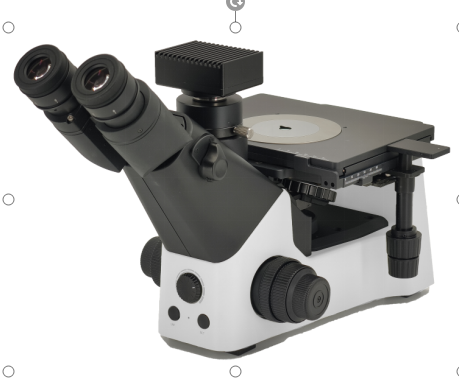

BM6
恒商工业
▲LED 照明亮度可调，亮度稳定，使用寿命长，无需频繁更换灯泡。
▲无限远半复消色差光学系统。
▲低手位载物台移动手柄，方便单手操作
▲样本置于物镜上方，从下方观察样本在样本不平整或者体积较大的情况下无需考虑样品平行度。
▲独特的工业相机连接位置，不影响试样的取放。与 金相分析软件相互配合，支持各种冶金成像分析需求，助力您更加深入研究不同工艺对样本造成的影响。
▲编码型偏光显微镜将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误。
▲亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
成像系统介绍：
金相显微镜专用USB接口/索尼芯片/500万像素高清相机
基本特性：
l 采用SONY ExView技术的C接口CCD相机，分辨率有50万~1400万等多种；
l 铝合金CNC精细加工氧化外壳；
l FPGA准确控制，支持长达1小时长曝光，保证捕获弱荧光图像；
l USB2.0接口确保高传输速率；
l Ultra-FineTM颜色引擎确保颜色准确再现；
l 随相机提供视频与图像处理应用软件ToupView；
l 提供Windows/Linux/OSX多平台SDK；
l 支持原生C/C++, C#/VB.NET, Directshow, Twain API。
配置清单
部件 | 规格 | |
三目观察筒 | 无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：±5屈光度，两档分光比R:T=100：0或0：100 | ● |
目镜 | 高眼点大视野平场目镜SWH10X23mm（视度可调） | ● |
明场物镜 | 5XNA0.15WD12 | ● |
10XNA0.3WD16 | ● | |
20XNA0.40WD12 | ● | |
50XNA0.55WD8.5 | ● | |
100XNA0.8WD2.1 | ○ | |
机架 | 带偏光装置插槽 , 带光强记忆功能 | |
物镜转换器 | 5孔编码型明场物镜转换器 编码型物镜转换器将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误. | ● |
粗微调焦机构 | 采用低手位粗微调同轴 , 粗调行程 9mm, 焦面向上 6.5mm, 向下 2.5mm, 微调精度 0.002mm, 带有防止下滑的松紧调节手轮 | ● |
载物台 | 双层机械移动平台，台面215mm*165mm，低手位X、Y方向同轴调节，移动行程45*35mm | |
照明系统 | 自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，带视场光阑与孔径光阑，中心可调 | ● |
摄像装置 | 金相显微镜专用USB接口 索尼芯片500万像素 高清相机 | ○ |
摄影摄像附件：0.5X C接口，可调焦 | ○ | |
分析软件 （选配） | 图像保存：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性可对图片编辑（添加文字、标尺等标注） | ○ |
景深合成：对于不平整的样品可以进行多焦距图片进行叠加合成，得到更好的图片。 | ||
图像拼接：对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄产品全貌。 | ||
尺寸测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，等多种测量工具 | ||
金相分析：软件包含8个大类、100多个检验标准（主要包括GB、JB、QC/T、NJ、DL、YB、TB/T、ISO、ASTM、JIS等） 、600多个金相图像分析模块 | ||
电脑（选配） | I5/8g内存/500g固态硬盘/23.8寸高清显示器/Wim11操作系统 | ○ |
●为标准配置○为选配件
