微机电系统（MEMS）器件的特征尺寸通常处于微米甚至纳米量级，其内部的悬臂梁、薄膜、谐振结构等可动部件极为脆弱，传统的接触式检测方式极易造成表面划伤、结构应力损伤，直接导致器件失效。同时，随着晶圆级封装技术的普及，越来越多MEMS芯片被密封于硅盖板内部，如何在无损前提下完成质量检测，成为制约行业发展的关键痛点。非接触式测量技术凭借无损、高效、适配复杂结构的特性，逐渐成为MEMS质检环节的重要支撑。
MEMS器件的质检贯穿研发、生产、封装全流程，不同阶段的检测难点各有侧重。
在研发验证阶段，工程师需要获取器件内部可动结构的振动模态、谐振频率等动态参数，用于校准仿真模型、优化结构设计，但传统单点测振方式效率较低，难以快速定位设计薄弱环节。
在生产制造阶段，晶圆表面的薄膜厚度、蚀刻深度、粗糙度等参数直接影响器件性能，需要高频次、快速的检测手段完成来料筛查与过程管控，避免批量不良。
在成品封装阶段，密封结构使得内部缺陷无法直接观测，拆封检测不仅会破坏器件，还可能引入颗粒污染、额外应力，导致测试结果失真，无法反映器件真实状态。
非接触式测量的核心是依托光学、激光干涉等物理原理，在不接触被测物体的前提下获取表面形貌、动态响应等数据，适配MEMS器件的检测需求。
其技术优势体现在多个维度：
完全无损：全程无物理接触，不会对MEMS脆弱的微结构、透明薄膜、高反光表面造成任何损伤，可直接检测封装后的成品器件。
全材质适配：能够覆盖透明玻璃、硅片、高反光金属、哑光陶瓷等多种材质的检测需求，无需对样品进行喷金、遮光等预处理。
多参数一体化：单台设备可同步完成粗糙度、厚度、段差、平面度、轮廓度等多个参数的测量，替代多台单一功能设备，提升检测效率。
动态可视化：可生成器件的三维振动模态图，直观呈现不同频率下的响应热点，帮助工程师快速识别结构缺陷。
结合多年服务半导体、光电行业的经验，我们总结了非接触式测量在MEMS质检中的三大典型应用场景。
场景一：晶圆制造过程管控
在MEMS晶圆加工环节，可利用光谱共聚焦技术检测硅片表面的粗糙度、蚀刻槽深度、薄膜厚度等参数，纵向分辨率可达纳米级，能够快速识别5nm级的表面缺陷，满足产线高频次抽检的需求，帮助厂商及时调整工艺参数，降低不良率。
场景二：封装后无损失效分析
针对已封装的MEMS器件，可采用近红外激光穿透硅封装层，结合共焦针孔滤除杂散反射，在不拆封的前提下获取内部可动结构的振动频谱、谐振频率等数据，识别粘连、阻尼异常、密封失效等缺陷，避免开盖造成的伪失效问题，缩短失效分析周期。
场景三：研发阶段模态验证
在MEMS器件研发过程中，可通过全场模态成像技术，获取器件在特定频率下的振动分布，直观观察结构的响应特性，快速定位设计薄弱环节，为仿真模型校准提供充分的实验数据支撑，缩短研发迭代周期。
凭借在精密检测设备领域多年的技术积累与项目实践，恒商工业针对MEMS质检需求，可提供完整的解决方案。

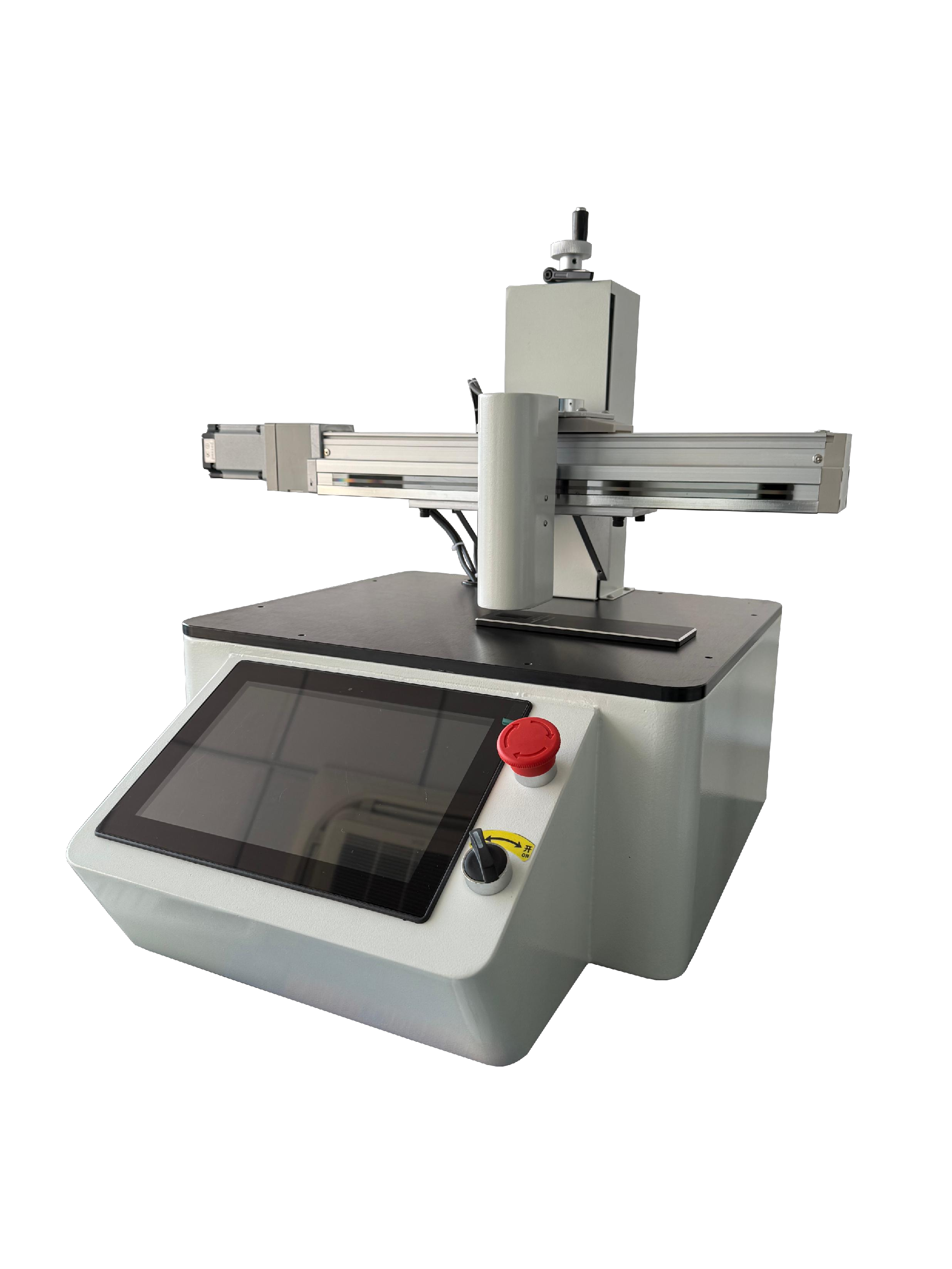

我们自主研发的Micra200纳米微观形貌测量系统，采用光谱共聚焦技术，适配半导体、光电玻璃、新能源薄膜等场景的检测需求。可根据客户的检测场景定制配套方案，提供设备安装调试、技术培训、售后维修等全流程服务，帮助客户搭建完整的MEMS质检体系。
非接触式测量技术正在不断突破MEMS质检的边界，从“表面检测”走向“内部透视”，从“单点测量”走向“全场分析”。我们将持续深耕精密检测领域，为MEMS行业的质量管控提供更适配的技术与设备支撑。
