样品详情：
空调冷凝管（焊接管）
检测要求：金相显微镜放大观察焊接区域。
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

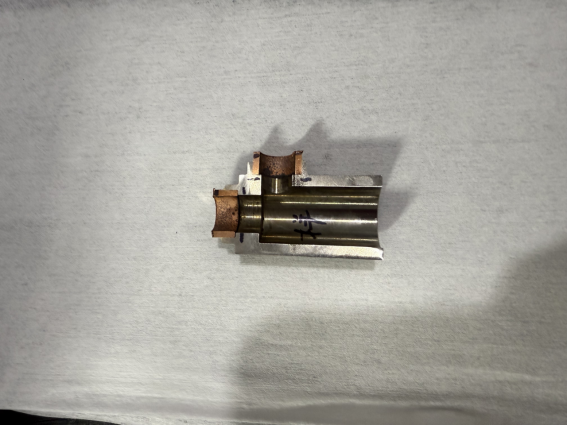

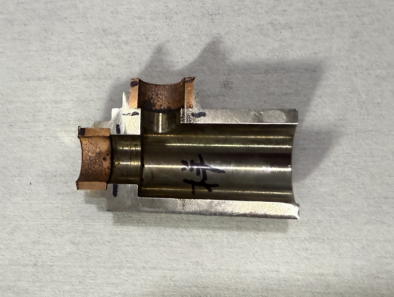

切割前
切割后
(2) 热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：3min

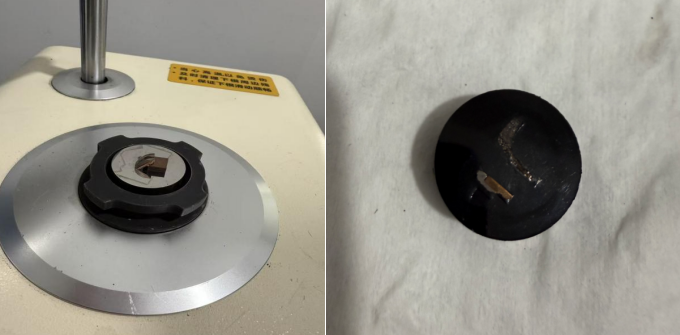

镶嵌前（左）/后（右）
（3）研磨抛光

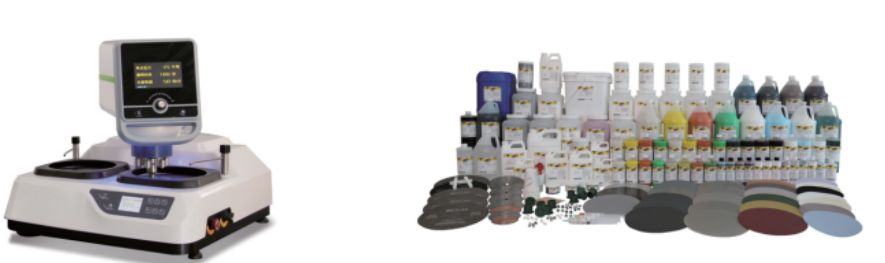

设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液
效果对比图

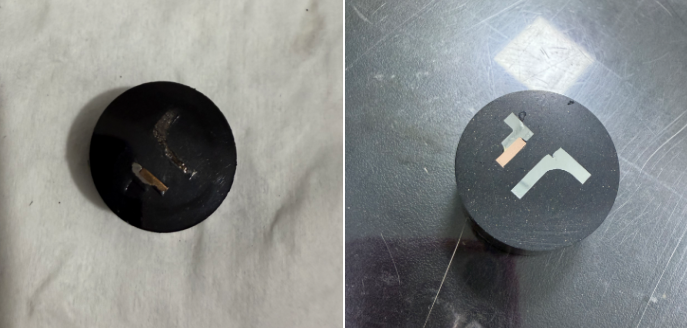

打磨抛光前（左）/后（右）
（4）观察分析

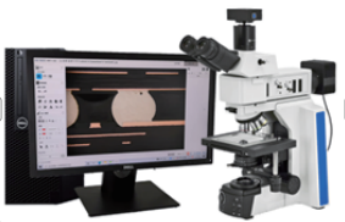

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件
分析效果图片

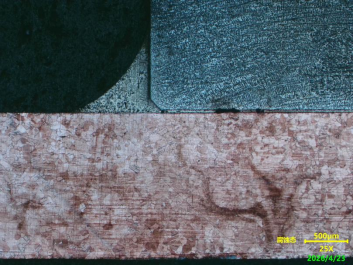

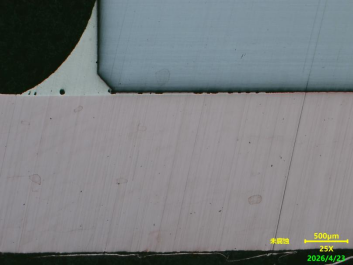

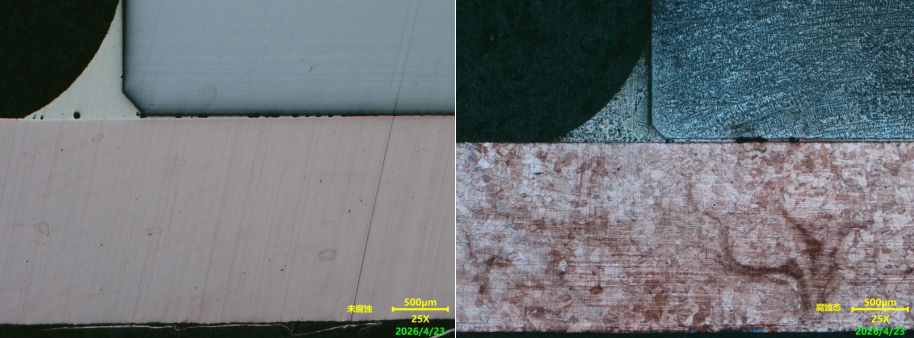

25X放大腐蚀前（左）/后（右）

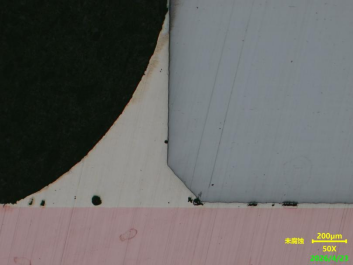

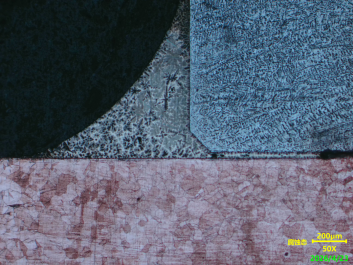

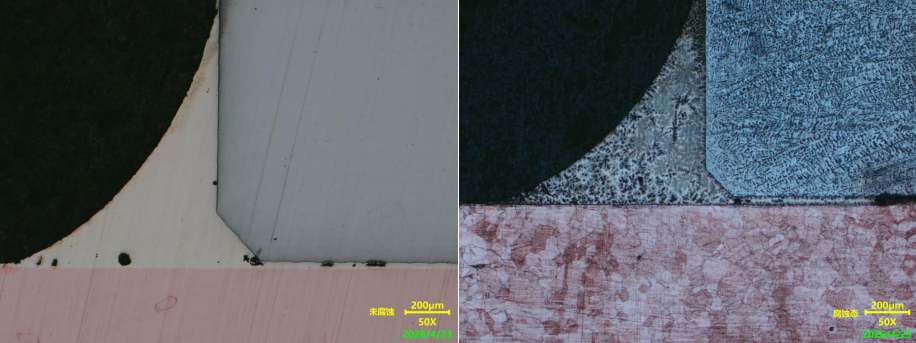

50X放大腐蚀前（左）/后（右）

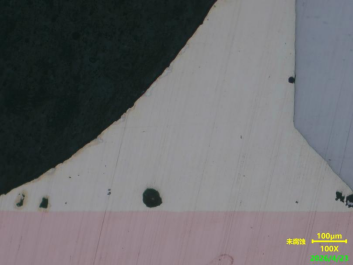

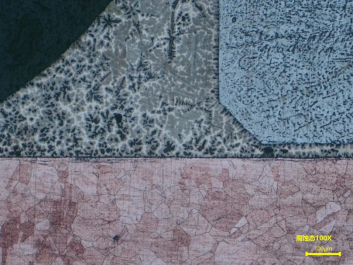

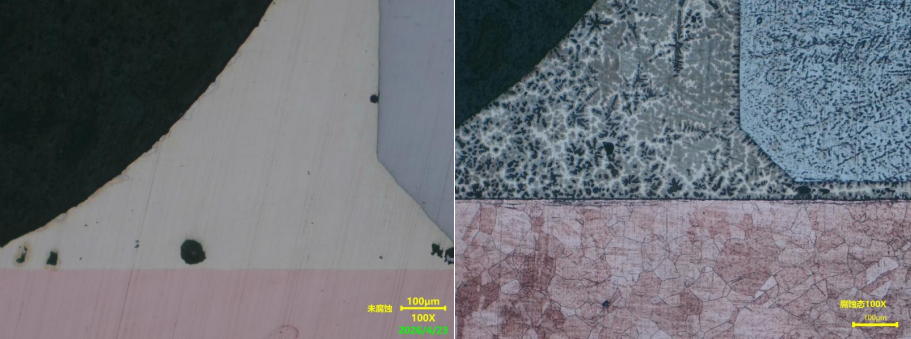

100X放大腐蚀前（左）/后（右）
小结
底部紫铜母材晶粒均匀、无过烧损伤，焊缝填充饱满、钎料润湿铺展正常，无宏观裂纹，基础密封承压合格；整体属于常规可用的合格焊缝。
