检测要求：硼化层厚度与维氏硬度
检测流程：镶嵌➡研磨➡抛光➡金相检测➡硬度测试
（1）热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min

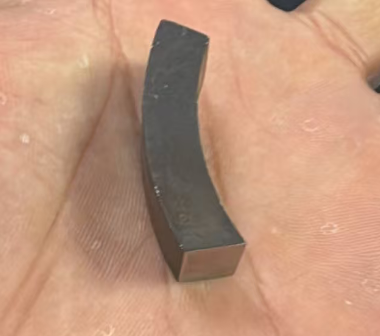

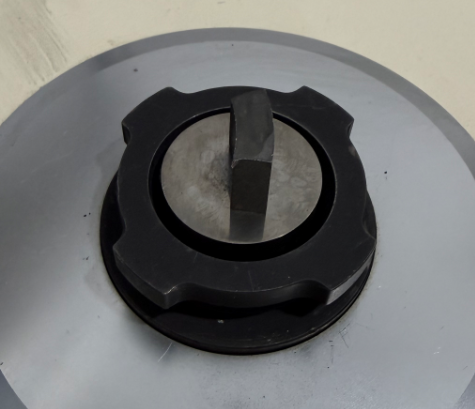

镶嵌前
镶嵌后
（2）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1200/P2000
抛光规格：羊绒抛光布+3um金刚石悬浮液
效果对比图

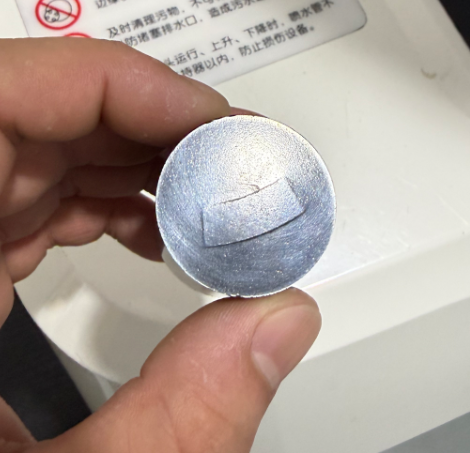

打磨抛光前

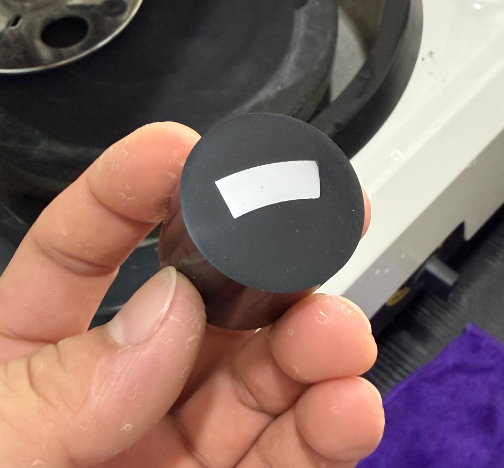

打磨抛光后
（3）观察分析
设 备：BM7金相显微镜
参数配置：目镜:高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X、
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

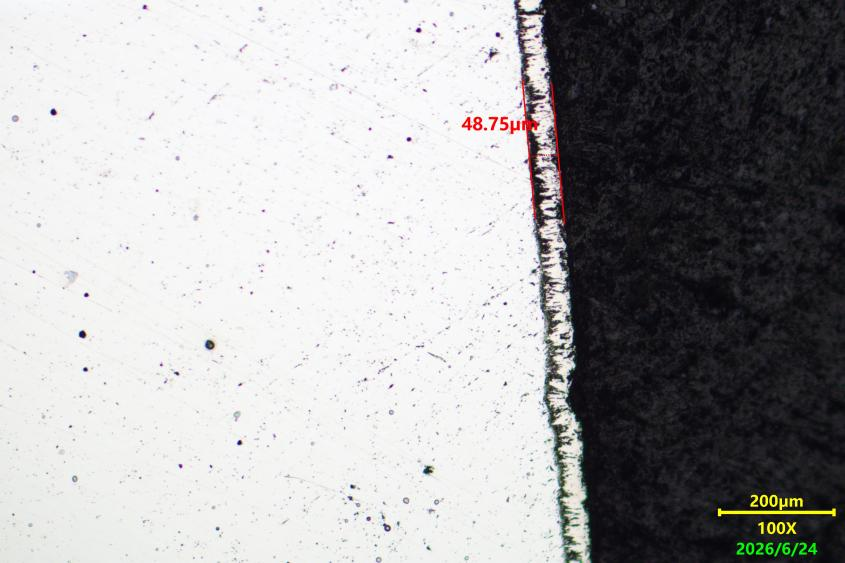

100X镜头下未腐蚀效果

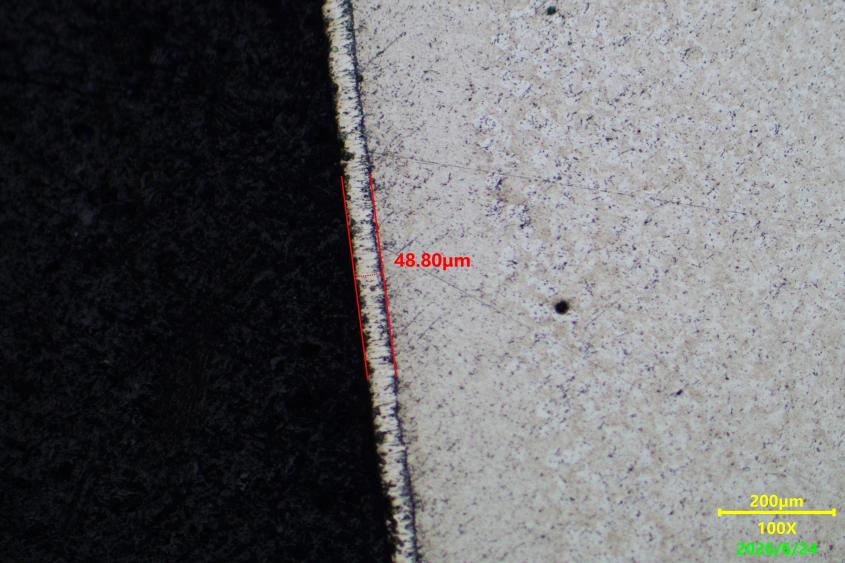

100X镜头下腐蚀效果

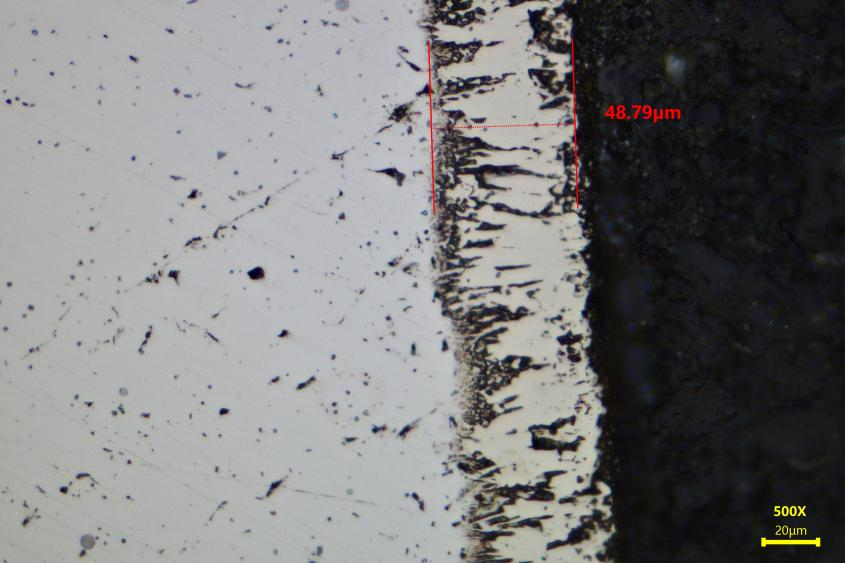

500X镜头下未腐蚀效果

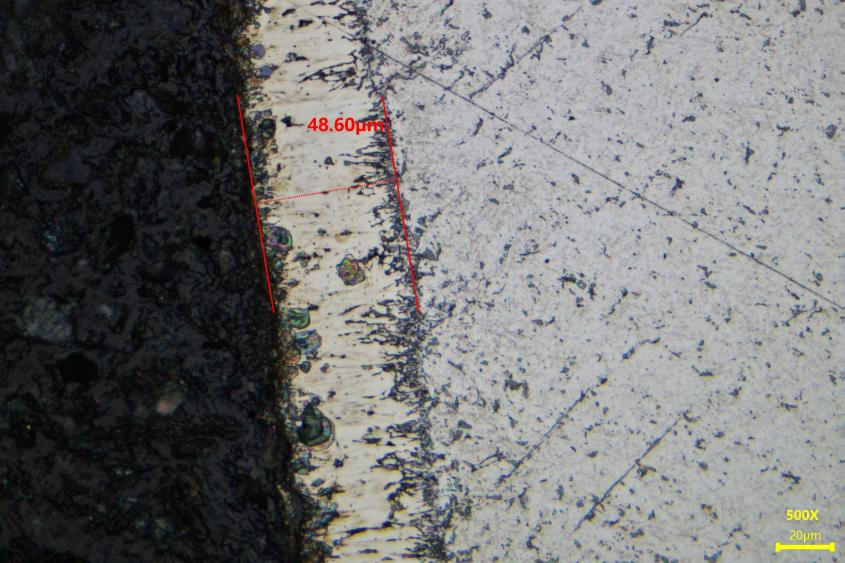

500X镜头下腐蚀效果
（4）测量分析

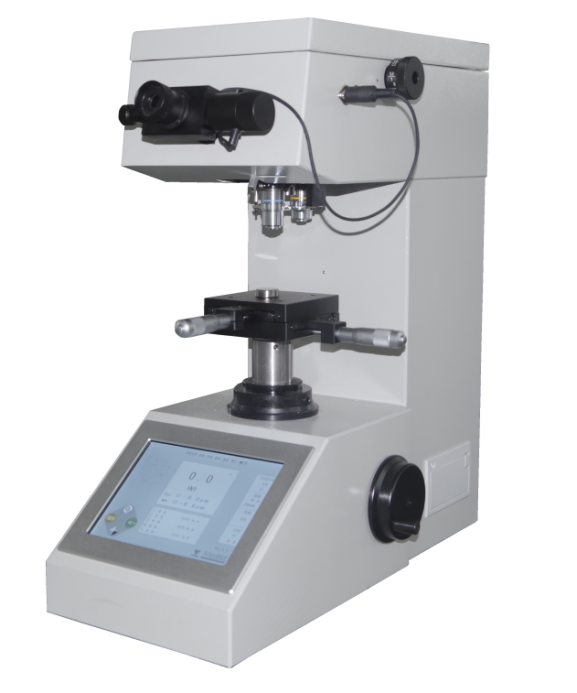

设 备：MHVS- 10AT
实 验 力（kgf）：0.01,0.025,0.05,0.1,0.2,0.3,0.5,1
执行标准：GB/T4340,
硬度转换：HV、HK、HR、HB 等
测量软件：维氏硬度图像处理软件

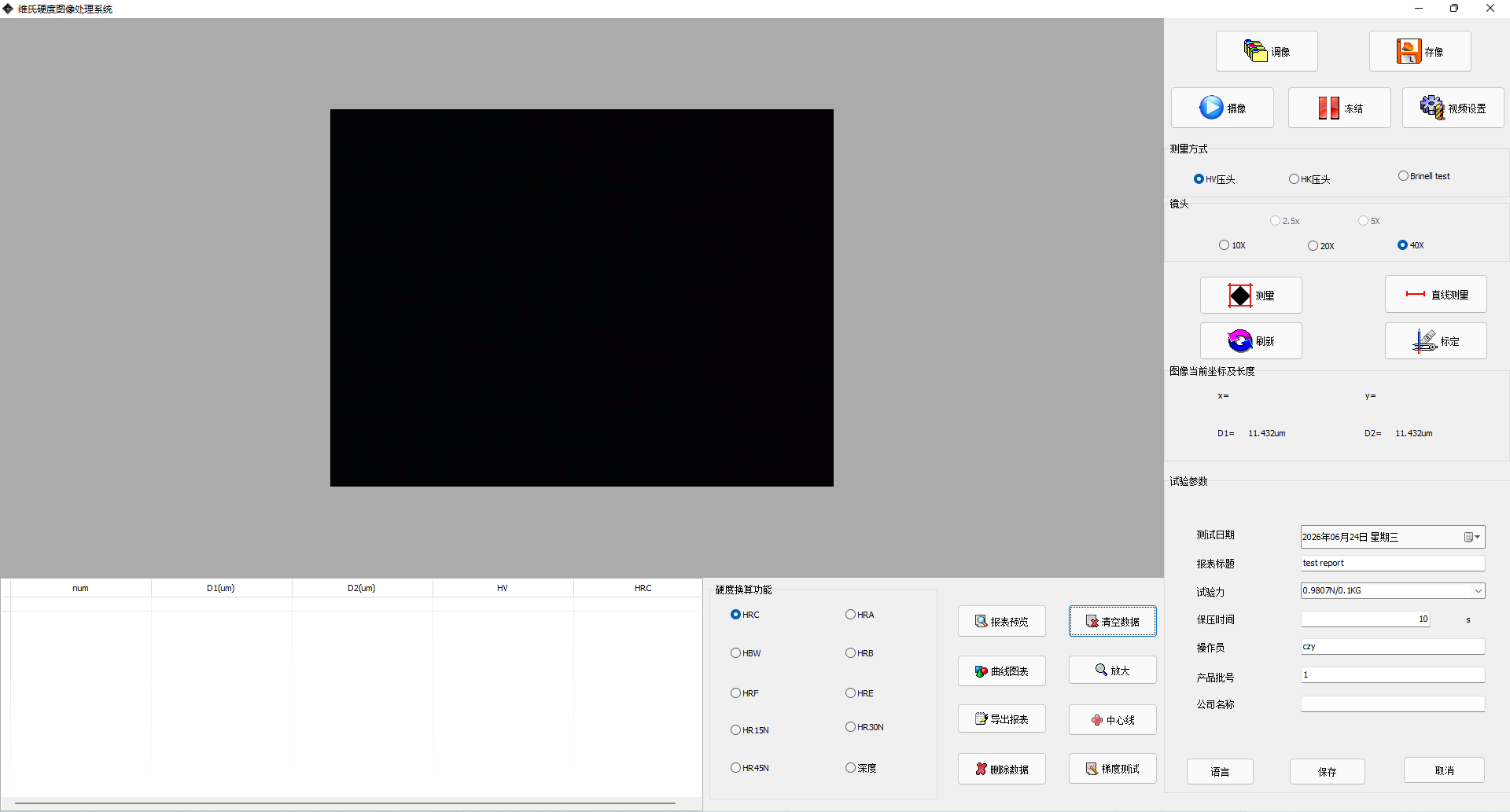

维氏硬度图像处理软件

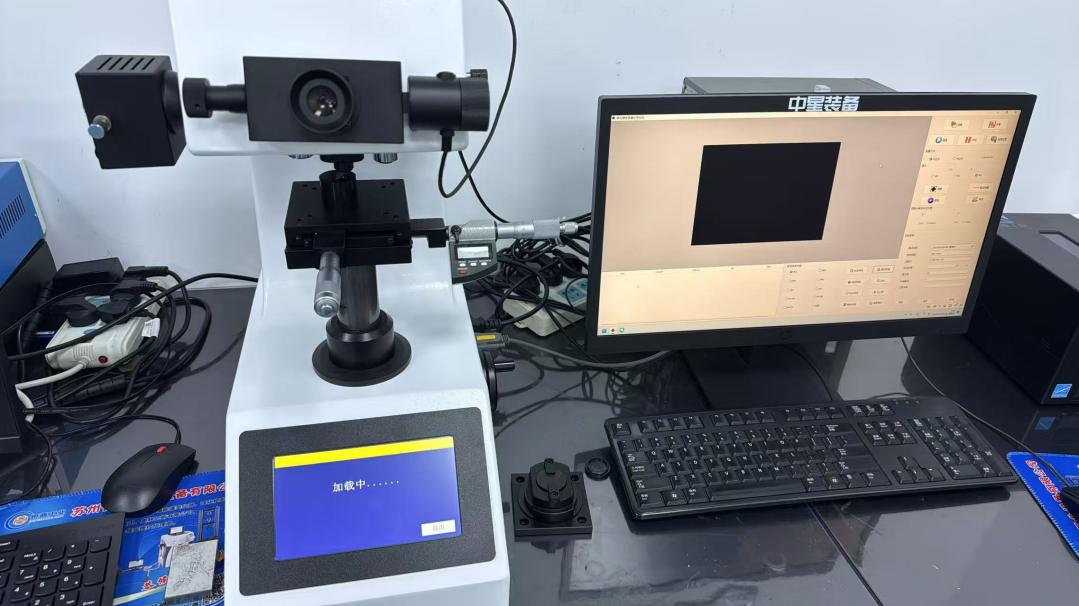

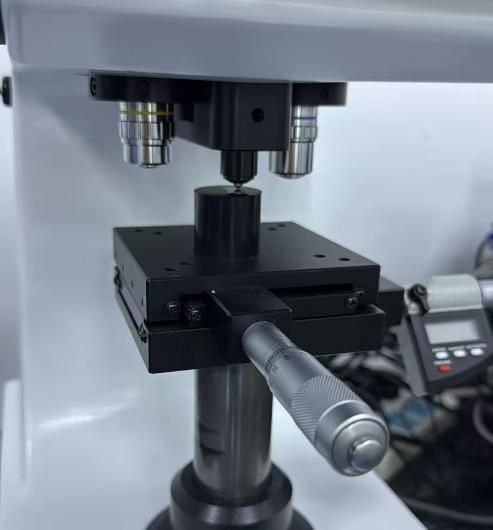

测试过程
测试结果

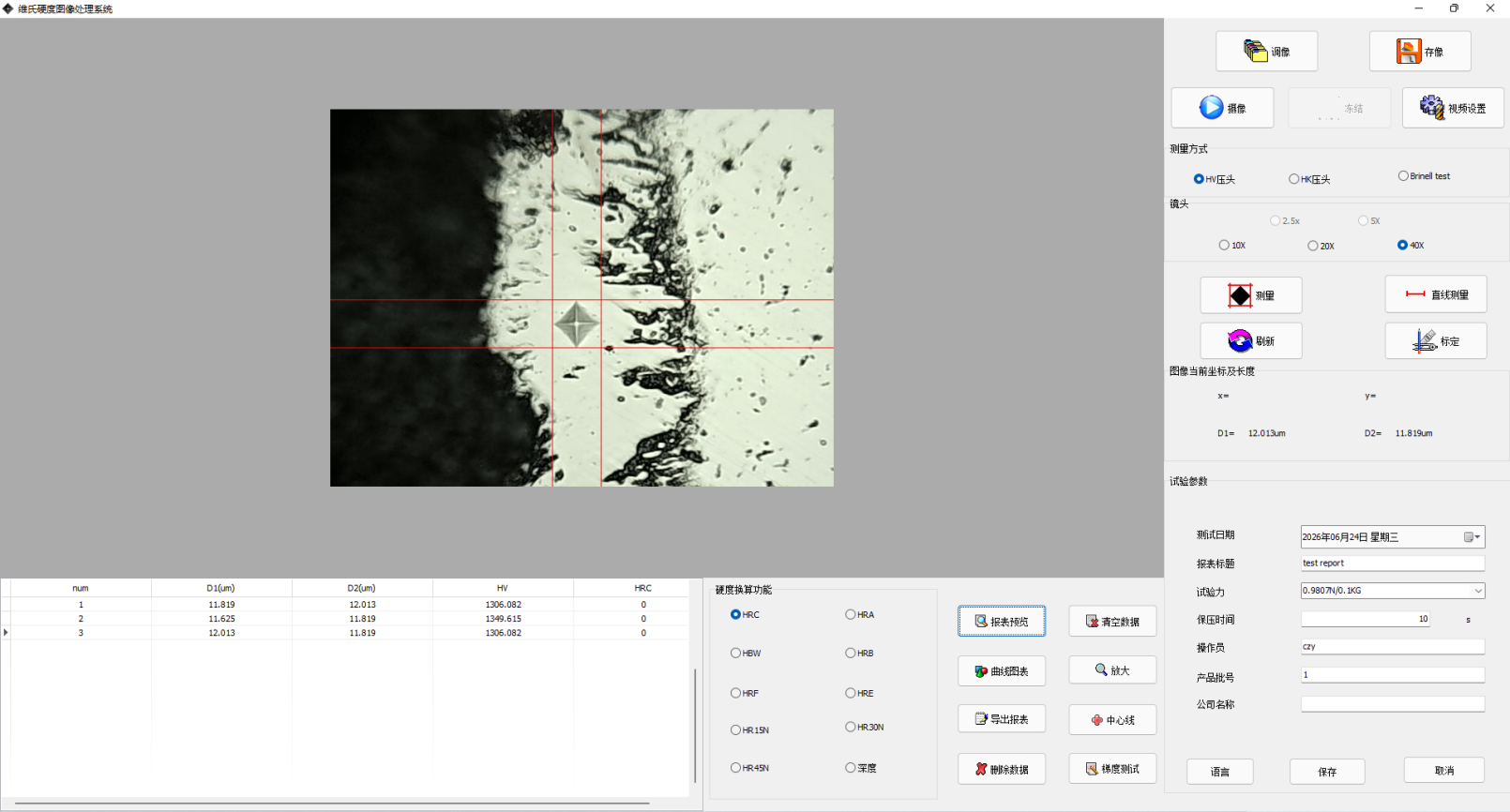

维氏测量软件测量界面

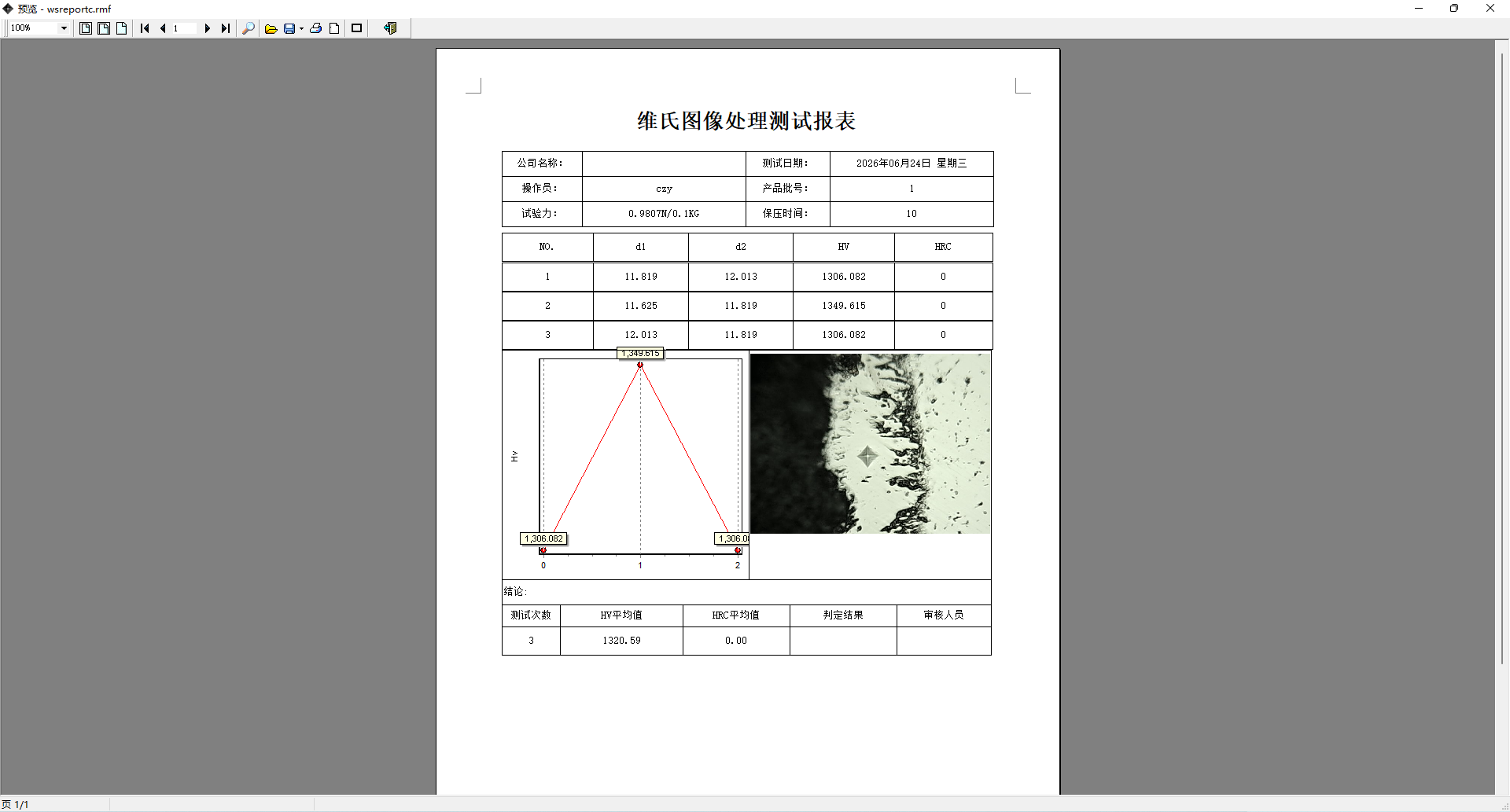

测试报表导出
软件可直接导出Excel,pdf格式报表或打印
小结
1.经金相检测，试样硼化层厚度都达到48μm。硼化层组织均匀，和基体结合完好，该改性结构能够改善零件耐磨性能。
2.本次0.1KG维氏硬度检测，3处硼化层硬度均值HV1320.59，全部数值均超1300HV。
