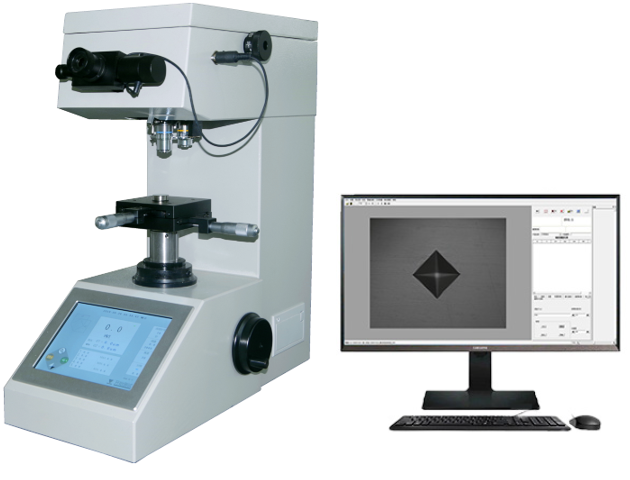

HVS-1000M数显自动转塔显微维氏硬度计

HVS-1000M数显自动转塔显微维氏硬度计

含电脑软件

产品介绍

HVS-1000M数显自动转塔显微硬度计是光机电一体化的高新技术产品，该仪器造型新颖、美观，而且它具有良好的可靠性，可操作性和直观性，是显微硬度计的升级换代产品。

该机采用计算机软件编程，高倍率光学测量系统，光学传感等技术，通过彩色触摸屏输入，能调节测量光源的强弱，保持时间、与储存等，并提供了各种硬度值的转换表以供参考，在LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间，测量次数并能键入年、月、日，试验结果和数据处理等，通过打印机输出。

硬度计可配摄影装置，能对所测压痕和材料金相组织进行拍摄，适用于测量微小、簿形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、宝石等脆性材料的显微硬度，是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。

功能特点

 8档试验力选择范围：10gf-1Kgf

 光学系统：电子目镜

 目镜拥有10X放大率

 高品质物镜，使观察获得zui大舒适性

 可调光学路径

 双通道光学系统

 测量确认键，安装于电子目镜

 测试的硬度值，自动计算，自动显示

 测试点自动精确定位

 根据不同的材料可选择硬度间的转换对照

技术参数

标准配置

显微维氏专用软件

维氏硬度计专用软件介绍（HCD-1000 2025版）

1、 用途

适用于钢铁生产、船舶制造、汽车制造、飞机制造、高压容器，电利器件、轴承、标准件、五金纺织配件和仪器仪表配件等各种与金属材料制品有关的生产企业。 利用 该软件 提供的分析结果，可使企业质量控制更具有科学依据，提高企业管理水平和对外形像，是企业从事科技新产品开发，产品质量监控的有效工具。 该软件亦可作为与金属材料有关的科研单位、制造工厂、大专院校等部门从事理论教学、实验分析和基础科学研究的有效工具

2、 功能：

计算机测量图象分析系统精确修正和梯度图示。也可目镜测量。输出测量数据,图象,金相图形, 及硬度梯度图,可打印或保存.、该机是电脑微机测量系统与硬度试验计相结合的测量图象分析系统。

*通过软件对信号的转换，测量出试验压痕的硬度值。

*可以对维氏、布氏、努氏、渗碳层、氮化层等进行试验。

*对压痕图像可以进行对比度、光亮度等的调节。

*对于光洁度不好的试样所得的压痕可以进行边缘检测操作。

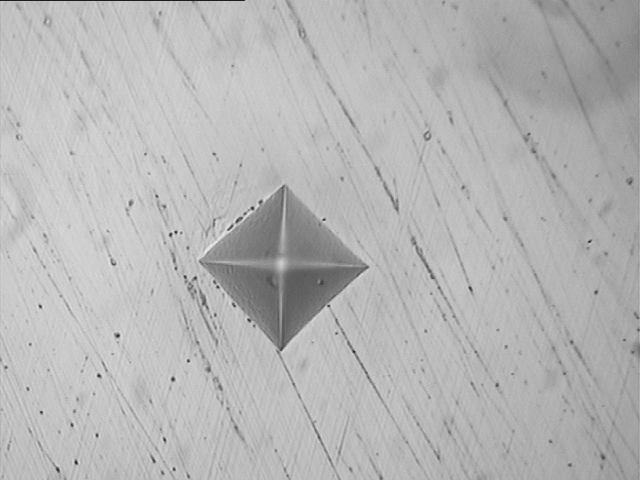

*压痕可放大，以便更好的测量出试验值。

*对图像文件和数据文件可以分别打开、存储、打印报告为中英文、数据可转入Excel文挡等处理。

*能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。

*根据需要可以选择高倍或低倍物镜。

*可配置于各种显微硬度计，各种维氏/努氏硬度计.并附带测量长度、角度攻能、可作简单投影仪使用。

*硬度换算：可将所测试的HV硬度值转换为其他标尺的硬度值。

*语言可切换中英文。

软件配置

一、软件的基本功能

软件主界面

1、存像: 可将目前正在显示区显示的图形保存起来，以便将来观看和分析。

2、调像：可将原来保存的图形读出，以便观看或重新图像分析。

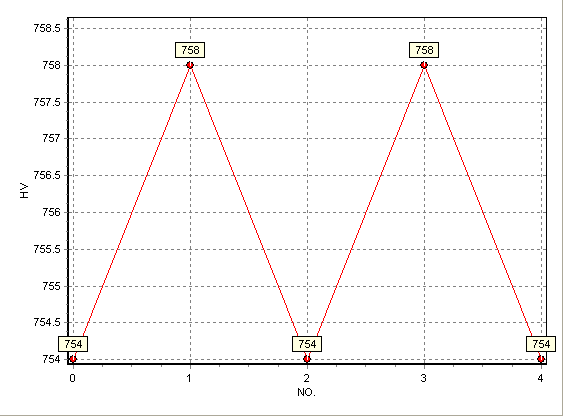

3、曲线图：显示当前所测试硬度的曲线情况。

4、导出报表：将测试的数据生成world 报告可储存并打印。

5、报表预览：可对当前数据生成图片预览、保存并打印。

6、删除数据：选定某一主数据可单独删除。

7、清空数据：可将全部的测量数据删除。

8、梯度测试：用于显示采集处理后得数据，以及进一步进行渗碳层、氮化层的分析。

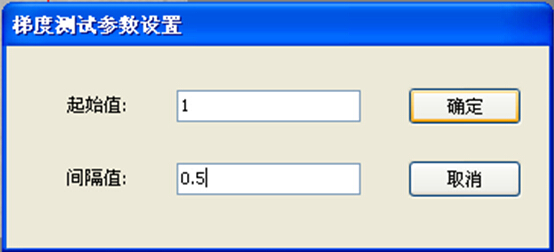

1）梯度的起始值与间隔值的设置

起始值：工件边缘与第yi点之间的距离。

间隔值：起始值之后点与点之间的间隔值。注：间隔值设置多少在坐标试台千分筒上每次移动的距离就是多少。

2）硬化层深度的分析

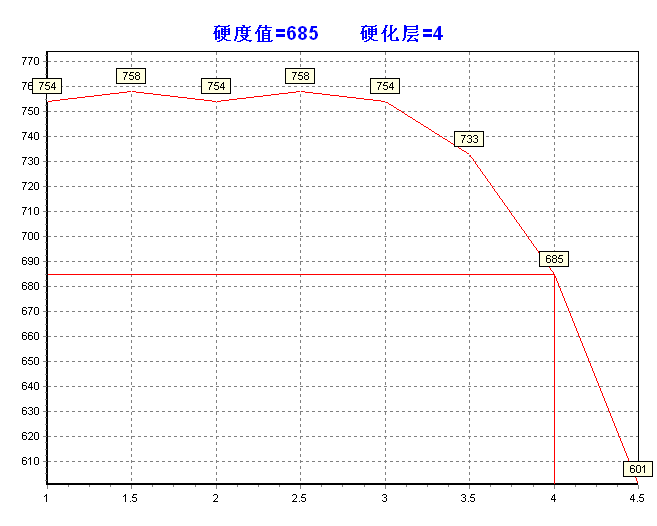

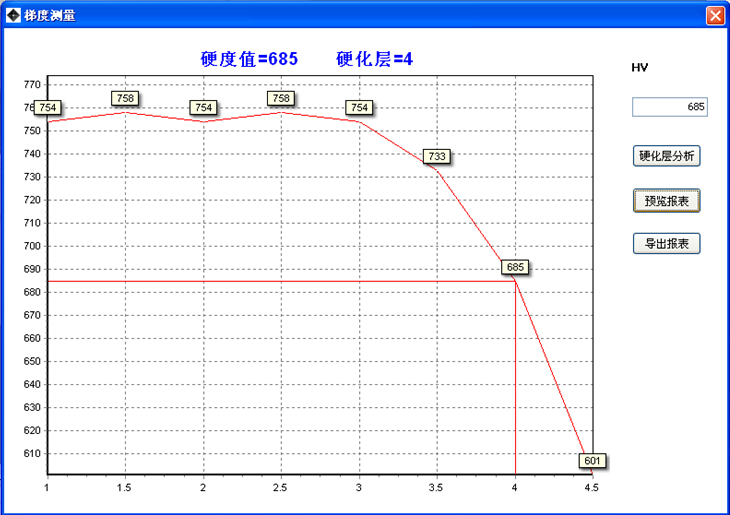

确定好起始值与间隔值之后，会显示测试数据的曲线图，根据产品的要求输入相应的硬度值（选择硬度值急剧降低的前一点硬度值）。然后点击硬化层分析，软件将自动计算出产品当前的硬化层深度。

注：间隔值越小测量的精度越高。

对于硬化层较深的工件，起始值可根据产品要求设置的相对大一点，这样可提高测试的效率。

3）报表预览：可对当前数据生成图片预览、保存并打印。

4）导出报表：将测试的数据生成world 报告可储存并打印。

9、硬度换算：可将所测试的HV硬度值转换为其他标尺的硬度值。

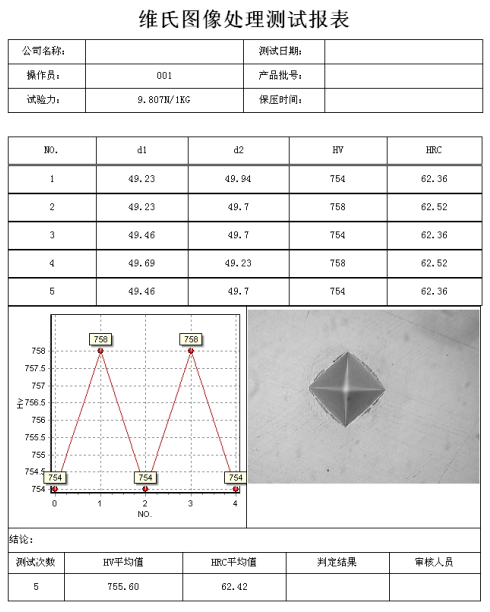

维氏图像处理测试报表

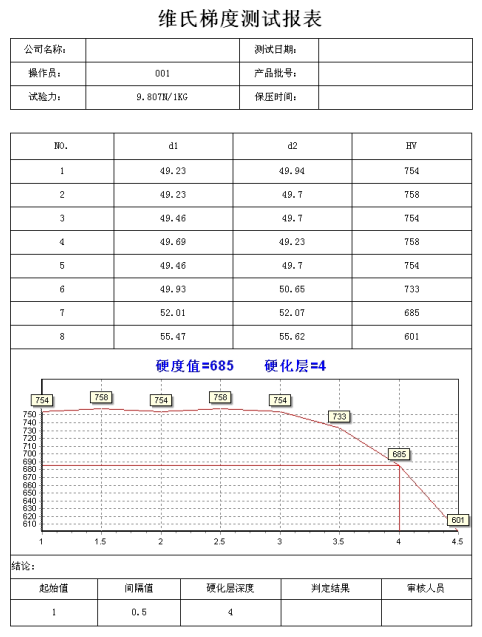

维氏梯度测试报表
