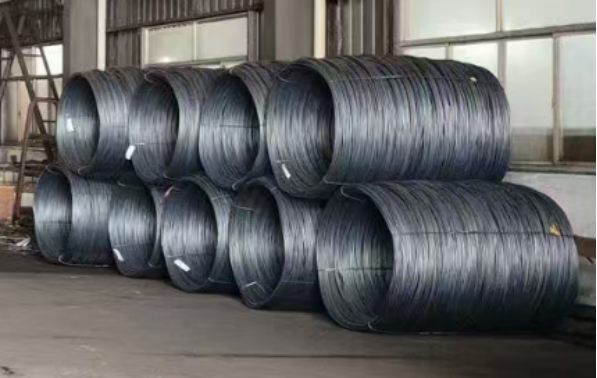

检测流程：取样➡矫直➡拉力测试

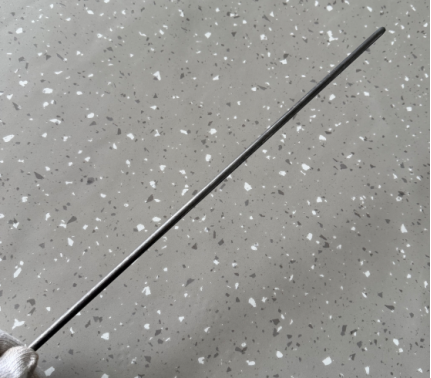

取样矫直后
（1）拉力测试

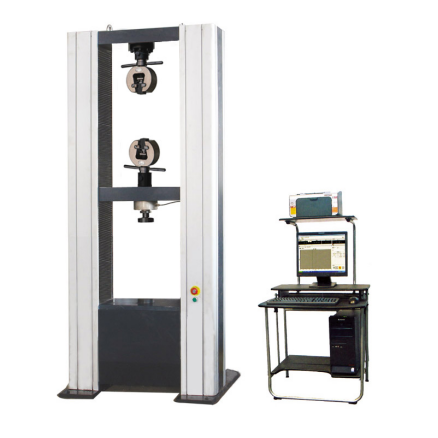

设备：微机控制电子式万能试验机TMC-100KN
参数配置：
最大试验力（kN） | 100 | |
试验力测量范围 | 2%-100% | |
试验力示值相对误差 | ＜±1% | |
试验力分辨率 | 最大试验力的1/300000 | |
变形测量范围 | 2%-100% | |
变形示值相对误差 | ＜±1% | |
变形分辨率 | 最大变形量1/300000 | |
位移示值相对误差 | ＜±1% | |
位移分辨力(mm) | 0.001 | |
速度范围 | 0.01mm/min ~ 500mm/min | 无级调速 |
拉伸行程（mm） | 700 | |
压缩空间（mm） | 700 | |
试验宽度（mm） | 450 | |
可配夹具 | 拉伸、压缩、弯曲、剪切、剥离、撕裂等 | |
主机外形尺寸（mm） | 868*580*1836 | |
伺服电机功率（kW） | 1.5 | |
总重量（kg） | 550 | |
系统配置：
序号 | 项目名称 | 生产厂家及规格 | 数量 | |
1 | 主机框架 | 自产 | 1台 | |
2 | 减速系统 | 同步齿形带 | 1套 | |
3 | 滚珠丝杠副 | 轧制 | 2套 | |
4 | 负荷传感器 | 100kN | 1支 | |
5 | 计算机 | 惠普商用品牌 | 1台 | |
6 | 打印机 | 喷墨打印机 | 1台 | |
7 | 软件及控制系统 | ----- | 1套 | |
8 | 随机工具、随机文件 | 使用说明书，安装手册等 | 1套 | |
9 | 标配附具 | 1. 楔型拉伸附具 | 圆钳口φ4-9、φ9-14、φ14-20 平钳口0-7、7-14、14-21 | 选三付 |
2. 压缩附具 | φ100mm | 1套 | ||
软件:Fast Test（拉力测控软件）

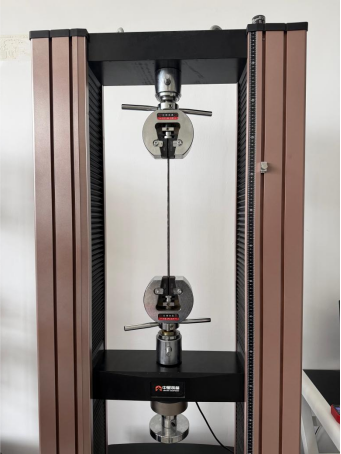

测试前

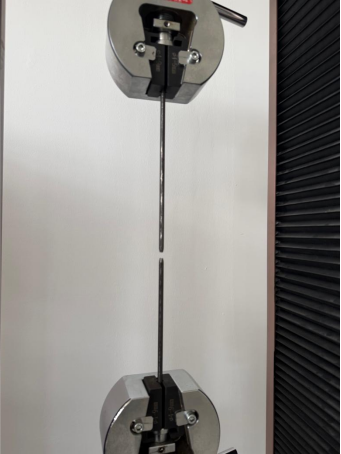

测试后

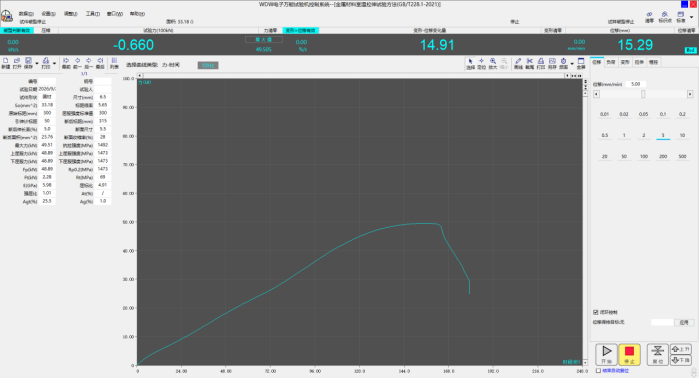

软件测试界面

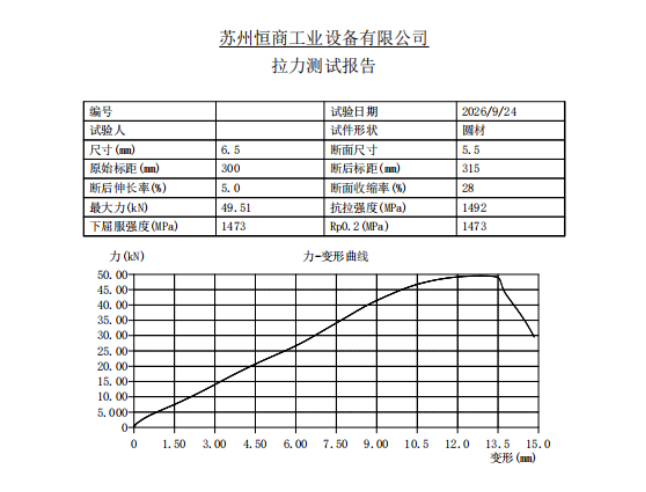

测试报表导出
软件可直接导出Excel,pdf格式报表或打印
小结
1.试样在 49.51 kN 最大拉力下断裂，测得抗拉强度 1492 MPa，屈服强度 1473 MPa，屈强比约 0.99；断后伸长率 5.0%、断面收缩率 28%。
