随着半导体先进制程快速迈入5nm、3nm乃至亚纳米工艺时代，芯片制造对微观表面质量的管控要求达到全新高度。晶圆基底、刻蚀微结构、薄膜镀层、封装基面的表面粗糙度、平整度及微观形貌特征，直接决定芯片电学性能、散热表现、结构稳定性与量产良率，是先进半导体制造中不可或缺的核心质控环节。传统接触式检测设备因易损伤工件、检测精度有限、数据重复性差、结构检测盲区多等问题，已无法满足高端半导体产线高精度、无损化、智能化、批量化的检测需求。

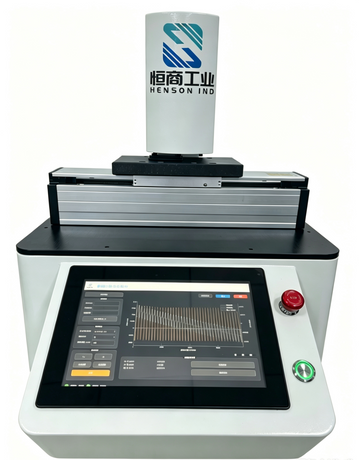

苏州恒商工业深耕精密微观检测领域，聚焦半导体制造行业痛点与工艺迭代需求，自主研发推出Micra200纳米形貌测量仪。设备依托成熟的光谱共聚焦核心技术，突破传统检测设备的技术瓶颈，打破进口设备长期垄断格局，以无损检测、亚纳米级高精度、复杂结构全覆盖、产线级适配、智能数据管理等核心优势，全方位赋能半导体表面粗糙度精密检测，助力半导体制造质控体系数字化、智能化升级。
半导体核心零部件具备超光滑、超薄、高反光、易损伤、微结构复杂、精度要求极高等特性，传统检测方案存在明显技术短板，成为制约先进制程良率提升与工艺优化的关键瓶颈，具体体现在四大方面：
1. 接触式检测易造成不可逆工件损伤
传统探针式粗糙度仪依靠物理接触扫描完成检测，极易对裸晶圆、超薄介质薄膜、精微蚀刻沟槽等精密结构造成划伤、压痕与形变，直接导致高端工件报废，大幅提升生产成本。同时，探针长期磨损会引发检测数据漂移、重复性不佳，无法满足半导体精密制程的标准化、稳定性质控要求。
2. 检测精度不足，无法匹配先进制程标准
5nm、3nm先进制程对表面粗糙度、微观形貌的管控精度要求达到亚纳米级别。传统检测设备分辨率有限，难以精准捕捉纳米级划痕、微观凹凸、镀膜不均、沟槽侧壁粗糙等细微缺陷，无法精准量化CMP抛光、干法刻蚀、薄膜沉积等关键工序的工艺偏差，难以支撑高精度工艺迭代。
3. 复杂微结构检测存在大量盲区
半导体晶圆高深宽比沟槽、精密通孔、芯片侧壁、微型腔体等异形微结构，是芯片电路布局的核心载体。传统检测设备无法深入结构内部完成全域扫描，仅能检测表层平面区域，缺失槽底、侧壁的粗糙度与形貌数据，导致工艺管控不完整，极易引发隐性品质隐患。
4. 高端设备落地性差，难以适配智能量产
传统进口高端纳米检测设备对恒温、防震、无尘实验室环境要求严苛，设备部署成本高、检测效率低，无法直接落地洁净生产工位完成实时抽检与批量全检。同时设备数据体系封闭，难以对接产线MES、质控系统，无法实现检测数据自动化存储、追溯与分析，适配性不足，难以满足半导体智能制造的数字化质控需求。

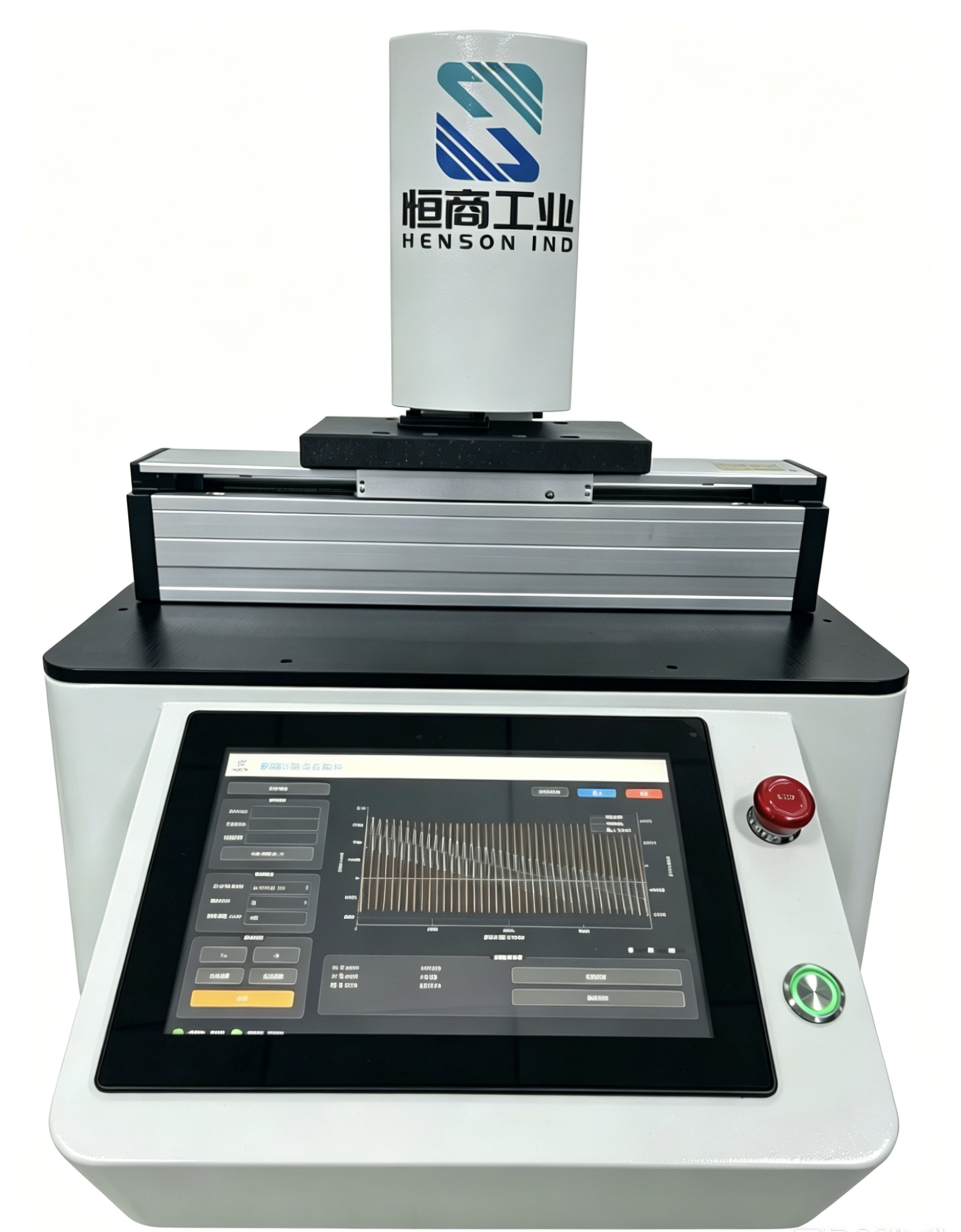

苏州恒商Micra200纳米形貌测量仪基于光谱色散共聚焦原理自主研发，针对半导体行业高精密、高严苛、批量化的检测场景，完成硬件迭代与算法专项优化，全面补齐传统检测方案短板，实现高精度、无损化、全覆盖、智能化、量产化的一站式精密检测。
1. 全域非接触无损检测，零工件损耗
设备采用纯光学无接触扫描检测模式，全程无任何物理触碰，从根源上杜绝晶圆、薄膜镀层、精密微结构、硅光芯片等易损工件的划伤、压痕与形变问题，检测过程零损伤、零报废，完美适配半导体超高精密工件的品质检测要求，大幅降低企业质检损耗成本。
2. 亚纳米级超高精度，对标先进制程
搭载高精度光谱传感器与全闭环伺服运动平台，设备纵向分辨率可达纳米级别，可精准识别纳米级微观缺陷，稳定输出Ra、Rz、Sa、Sq等全套2D/3D粗糙度及形貌参数，完全满足5nm、3nm先进制程的精密质控标准，为工艺调试、品质判定、制程迭代提供精准数据支撑。
3. 抗反光+深腔检测，消除质控盲区
针对半导体高反光镀膜、金属镀层、光滑晶圆基底特性，设备搭载专属偏振消反光算法，有效过滤杂光干扰，解决镜面过曝、数据波动大等问题。同时优化光路扫描结构，可深入高深宽比沟槽、微型通孔、腔体内部，完成平面、侧壁、槽底全域形貌检测，彻底消除传统设备的检测盲区。
4. 轻量化产线部署，适配批量生产
摆脱传统高端检测设备对恒温、防震实验室的依赖，设备可直接部署于半导体洁净产线工位，适配量产常态化抽检、全检场景，检测高效、稳定性强。支持整片晶圆自动化扫描、多点批量检测，无需多次装夹定位，有效规避人工装夹误差，大幅提升质检效率。
5. 智能数据联动，赋能数字化质控
设备内置半导体行业专属检测程序，一键启动自动测量、自动分析、自动生成标准报告。支持对接产线MES、ERP等智能系统，实现检测数据实时上传、全程追溯、数据统计分析，助力企业构建标准化、数字化、智能化的精密质控体系，贴合半导体智能制造发展趋势。
依托全方位的技术优势，苏州恒商Micra200纳米形貌测量仪可全面覆盖半导体制造全流程精密检测场景，适配研发验证、来料检验、制程管控、成品终检全环节。
1. 晶圆CMP抛光工艺检测
可精准检测抛光后晶圆全域表面粗糙度、平整度、微观划痕、颗粒残留与局部凹凸缺陷，量化整片晶圆抛光均匀性，助力企业优化抛光压力、研磨液配比、工艺转速等参数，稳定晶圆基底品质，为后续光刻、镀膜、刻蚀工序奠定优质基础。
2. 微纳刻蚀工艺质控
针对晶圆刻蚀沟槽、精密电路结构，可同步检测蚀刻深度、槽底平整度、侧壁粗糙度、结构偏移量等多维参数，精准识别过蚀、欠蚀、局部蚀刻不均等工艺异常，为精微刻蚀工艺迭代与稳定性管控提供精准数据支撑，保障芯片电路精度与器件可靠性。
3. 薄膜沉积工艺检测
无损检测晶圆氧化层、介质层、金属镀层等超薄薄膜结构，精准测量薄膜厚度均匀性、表面微观起伏、镀膜颗粒不均、微针孔等缺陷，有效规避接触检测带来的薄膜破损问题，助力企业稳定薄膜沉积工艺，保障芯片绝缘、导电、散热等核心性能。
4. 半导体封装精密检测
可完成晶圆切割、研磨后的表面质量检测，精准筛查微裂纹、崩边、粗糙度超标等缺陷，同时适配陶瓷基座、硅光衬底、封装基板等配套精密部件的形貌与粗糙度检测，全方位把控封装前产品品质，降低封装失效风险，提升封装良率。
长期以来，国内高端半导体纳米形貌精密检测设备高度依赖进口，存在采购成本高、部署难度大、运维周期长、售后响应慢等诸多痛点。苏州恒商作为国产自主可控精密检测设备厂商，依托自研核心技术，实现高端检测设备国产化替代。
设备检测数据完全符合ISO 4287、ISO 25178等国际通用标准，检测报告可满足行业审厂、工艺认证、品质追溯需求。兼顾实验室高精度研发标定与产线大批量质控场景，以高性价比、快速本地化售后、可定制化检测方案、智能化数据管理等核心优势，帮助半导体企业降低设备投入与运维成本，优化制程工艺、减少工件报废、提升量产良率。
先进半导体制程的迭代升级，离不开精密检测技术的底层支撑。苏州恒商Micra200纳米形貌测量仪以无损检测、亚纳米高精度、结构全覆盖、产线可落地、智能数字化的核心能力，突破传统检测技术极限，解决半导体表面粗糙度与微观形貌检测的行业痛点。未来，苏州恒商将持续深耕半导体精密检测领域，以自研核心技术赋能产业升级，为国内半导体智能制造、高端制程国产化发展提供可靠、高效、自主可控的精密检测解决方案。
