在精密制造领域，表面粗糙度是衡量产品质量的核心指标之一。传统接触式测量方法虽广泛应用，但其物理探针接触被测表面的方式，易造成样品损伤、效率低下等问题，尤其在半导体、航空航天、医疗器械等高精度行业，传统方法的局限性日益凸显。随着技术迭代，非接触式粗糙度仪以光学测量为核心，正逐步成为行业新宠，通过“无损伤、高精度、高效率”的检测方式，推动精密质检标准迈向新高度。作为精密检测领域的深耕者，苏州恒商始终以技术创新为驱动，为多行业提供非接触式粗糙度检测解决方案，助力企业突破质检瓶颈，重塑质量管控新标准。
一、技术革新：光学原理打破传统测量边界
非接触式粗糙度仪的核心在于光学测量技术。其通过激光扫描、白光干涉或共聚焦显微镜等原理，采集被测表面的三维形貌数据。以白光干涉为例，仪器将白光分为参考光和测量光，两束光在被测表面反射后叠加形成干涉条纹，通过分析条纹形态即可还原表面微观结构。这一过程无需物理接触，彻底避免了探针磨损、样品划伤等问题，同时实现纳米级分辨率，满足先进制程的检测需求。苏州恒商自主研发的光学系统，融合高精度光学元件与智能算法，可精确捕捉复杂表面的微观特征，为精密制造提供可靠数据支撑。
二、应用场景：多领域突破质检瓶颈
1. 半导体行业：纳米级精度的守护者
2. 在芯片制造中，晶圆表面粗糙度直接影响光刻精度与器件性能。苏州恒商的非接触式检测方案能够无损检测纳米级凹槽、镀膜均匀性，为3nm及以下制程提供关键质控数据，助力芯片良率提升，推动半导体产业技术升级。
3. 航空航天：安全与性能的双重保障

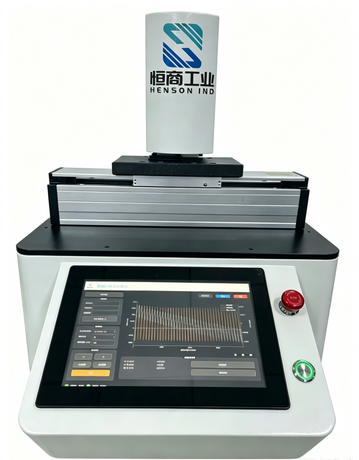

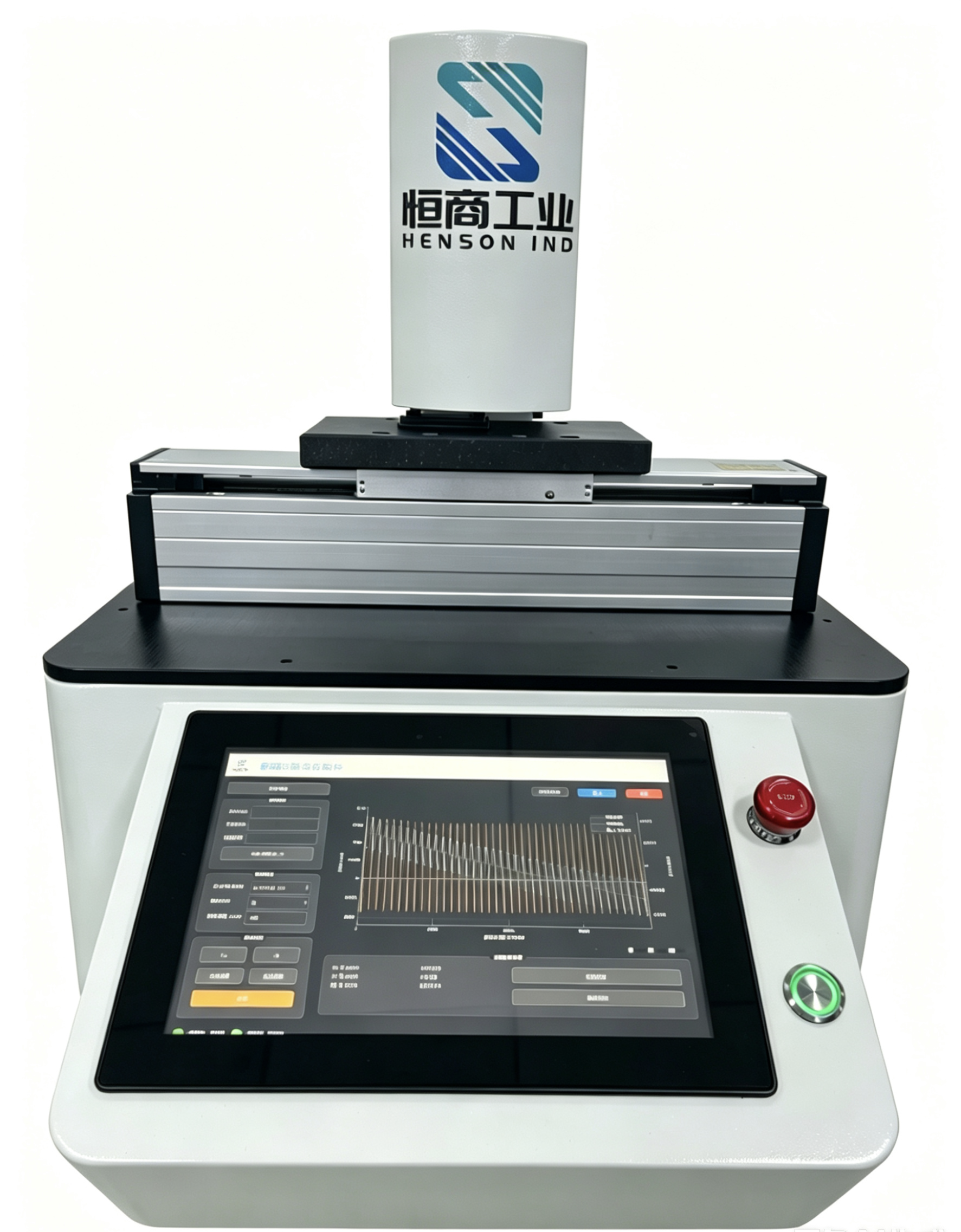

4. 发动机叶片、航天器外壳等部件需长期承受极端环境，表面粗糙度细微差异可能导致性能下降甚至安全隐患。苏州恒商的纳米形貌测量仪可快速获取复杂曲面的三维形貌数据，确保部件气动性能与结构稳定性，为航空航天领域的高可靠性制造保驾护航。
5. 医疗器械：生命安全的“质检防线”
6. 人工关节、血管支架等植入物表面粗糙度关系到生物相容性。苏州恒商的非接触技术避免损伤精密结构，精确测量微观纹理，为医疗器械的可靠性提供数据支撑，助力医疗行业提升产品质量与患者安全。
7. 精密模具与新能源：效率与质量的平衡
8. 模具表面质量决定成型产品精度，光伏电池片制绒后的粗糙度影响光电转换效率。苏州恒商的纳米形貌测量仪实现快速扫描，兼顾效率与质量，为精密模具与新能源行业降本增效提供技术支撑。
三、核心优势：重塑质检标准的底层逻辑
1. 无损检测：降本增效的基石
2. 避免样品损伤意味着减少报废成本，无需预处理流程提升检测效率。苏州恒商的解决方案在半导体等高附加值领域表现尤为突出，成为客户控制生产成本、提升良率的关键工具。
3. 高精度与全域测量：数据更全面
4. 传统接触式检测受限于探针尺寸，存在检测盲区。苏州恒商的纳米形貌测量仪可捕捉平面、曲面、深孔等复杂结构的数据，提供粗糙度（Ra/Rz）、台阶高度、波纹度等多维度参数，助力客户深入分析工艺问题。
5. 自动化与智能化：适配未来制造
6. 苏州恒商的纳米形貌测量仪可无缝集成至自动化产线，实现在线实时检测与数据反馈。结合AI技术，未来有望实现缺陷自动识别、工艺参数动态优化，推动智能制造升级，助力企业构建数字化质检体系。
四、行业变革：从“被动检测”到“主动质控”
依托苏州恒商的技术与解决方案，非接触式粗糙度仪的普及正推动质检模式发生根本性转变：
从抽样检测到全检覆盖：高效检测能力使全检成为可能，避免抽样检测的偶然性风险。
从离线检测到在线监控：实时数据反馈助力生产过程闭环管理，提前预警工艺异常。
从单一参数到综合分析：多维度表面数据为工艺优化提供系统性依据，推动产品质量持续提升。
五、未来展望：技术融合开启新篇章
面向工业4.0，苏州恒商将持续迭代非接触式粗糙度仪技术：
精度与速度双突破：光学技术升级将进一步提升分辨率与扫描速度，满足更严苛的检测需求。
多功能集成：融合粗糙度、形貌、应力等多种检测功能，实现“一站式”分析，提升检测效率。
便携化与智能化：小型化设备满足现场检测需求，AI算法助力缺陷自动分类与趋势预测，推动智能质检深入生产一线。
结语
非接触式粗糙度仪以技术革新为驱动，正在重新定义精密质检的标准。作为行业技术创新的践行者，苏州恒商将持续深耕光学测量技术，以无损、高精度、智能化的解决方案，助力企业突破质检瓶颈，推动制造业向更高质量、更高效益的方向发展。在追求“零缺陷”的工业时代，苏州恒商愿与客户携手同行，为半导体、医疗、航空等高精尖领域保驾护航，共同助力中国制造迈向全球价值链高端。
