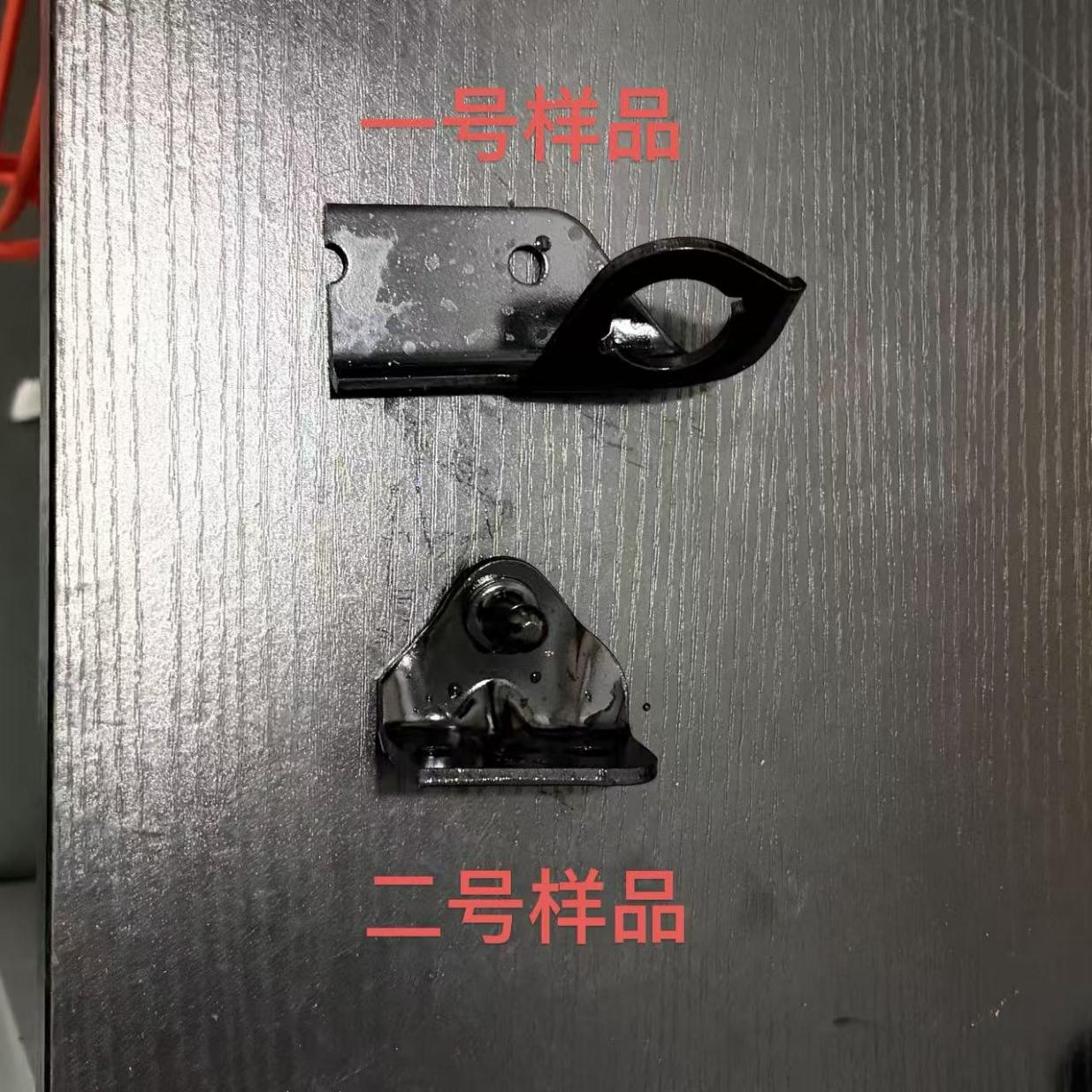

样品详情：锁定卡扣
这个折叠家具（如躺椅、折叠床）的锁定卡扣，表面镀层多为镀锌后经黑色钝化处理（也可能是镀镍），前者成本低、防锈性适配日常需求且呈黑色契合家具外观，后者质感更亮、防锈性较好，该配件通过活动锁钩与固定卡扣的卡合 / 解锁，实现家具展开固定与折叠收纳，是保障折叠家具使用稳定性的核心金属部件之一。
检测要求：放大观察镀层位置情况，分析测量镀层的厚度及分层情况。
检测流程：切割➡研磨➡抛光➡测量。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

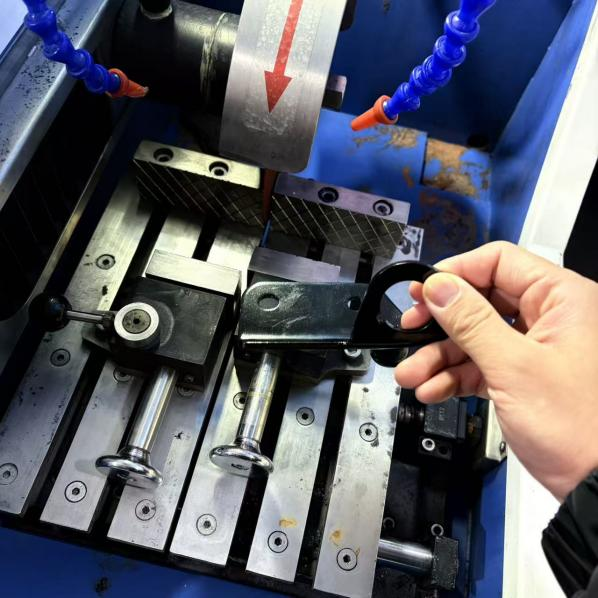

切割前

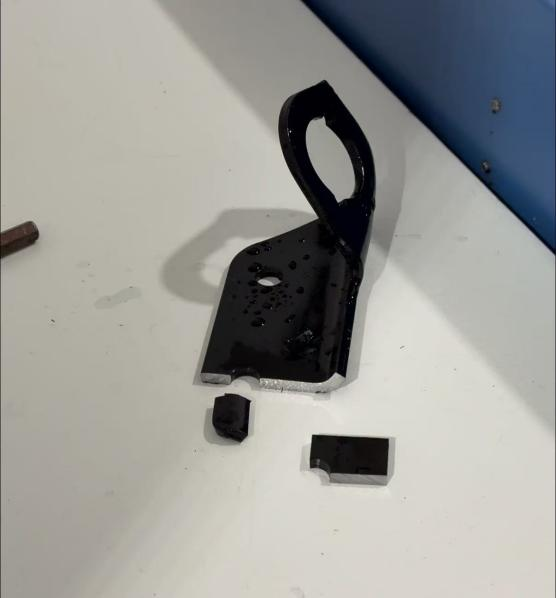

切割后
前期工作的必要性
检测镀层厚度前切割，是因为这类金属配件的镀层是覆盖在基材表面的，只有通过切割（或打磨）暴露 “镀层 + 基材” 的截面，才能用显微镜、测厚仪等设备准确测量镀层的实际厚度（直接测表面无法区分镀层与基材）；尤其像这种卡扣类小件，截面观测是最常用的厚度检测方式之一。
(2)热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min
镶嵌设备

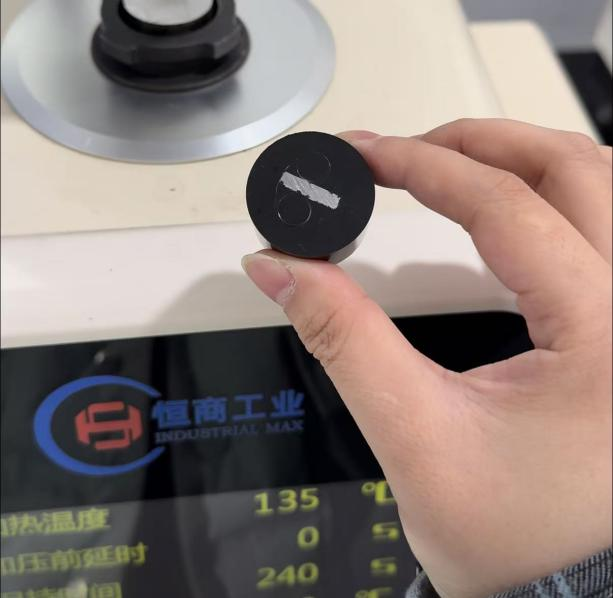

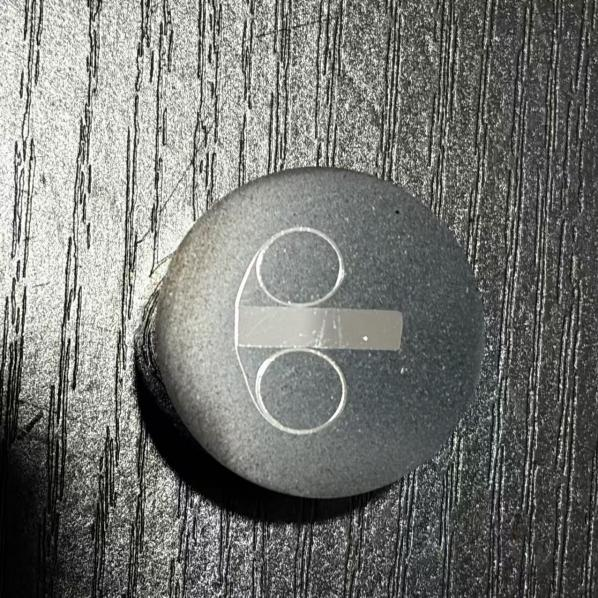

镶嵌后
样品镶嵌的主要目的
切割后的镀层检测样品进行镶嵌，是因卡扣类小件尺寸小、形状不规则，镶嵌可固定样品避免检测移位，保护锋利边缘防止人员受伤和设备损坏，同时支撑样品边缘镀层，避免打磨抛光时镀层剥落塌陷，还能通过镶嵌料填平缺陷，方便后续打磨获得平整截面，让镀层与基材界面清晰，保障显微镜下镀层厚度测量的准确性。
（3）研磨抛光腐蚀
设 备：ZMP-2全自动磨抛机
磨盘时间： 120秒
磨盘规格：P180/P400/P800/P1500
抛光规格：丝绸抛光布+5um金刚石悬浮液
打磨前
样品表面粗糙，有明显切削纹理，界面模糊

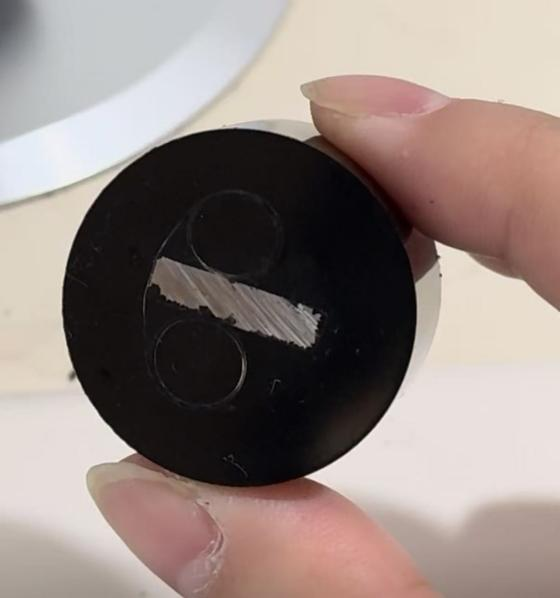

打磨后
样品表面光滑平整，无明显划痕，成像清晰
样品镶嵌的主要目的
切割后的镀层检测样品进行镶嵌，是因卡扣类小件尺寸小、形状不规则，镶嵌可固定样品避免检测移位，保护锋利边缘防止人员受伤和设备损坏，同时支撑样品边缘镀层，避免打磨抛光时镀层剥落塌陷，还能通过镶嵌料填平缺陷，方便后续打磨获得平整截面，让镀层与基材界面清晰，保障显微镜下镀层厚度测量的准确性。
（3）观察分析
设 备：BM7金相显微镜
参数配置：目镜:高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
主要优点
我们在明暗场金相显微镜的设计中融入了便于理解操作的功能设计。使您能 够专注于自己的工作，而不
是把精力耗费在设备调整。
▲高效的智能编码
将显微镜的硬件设置与图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换
倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误。
▲智能光强管理，一致的照明
在初始设定时，可以调节照明强度，使其与编码物镜转盘的特定硬件配置匹配，改变放
大倍率时，显微镜自动调节光强到正确值。能够记忆在使用每个物镜时的照明亮度，当不同物
镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
▲多种观察方式
可以用于明场、暗场、偏振光,微分干涉等多种观察方式。
▲良好的偏振系统
偏振系统包括起偏镜插板和检偏镜插板，可做偏光检测，在半导体和 PCB 检测中，可消
除杂光，细节更清楚。360°旋转式检偏器可在不移动标本的情况下，方便的观察标本在不同偏
振角度光线下呈现的状态。
▲优异的人机工程设计
调焦机构低手位设计，操作舒适，带有粗微调松紧调节装置，粗调高限位装置和随机限
位装置。随机限位装置可用于快速更换样品，保护样品及物镜。
软 件：imageView图像软件

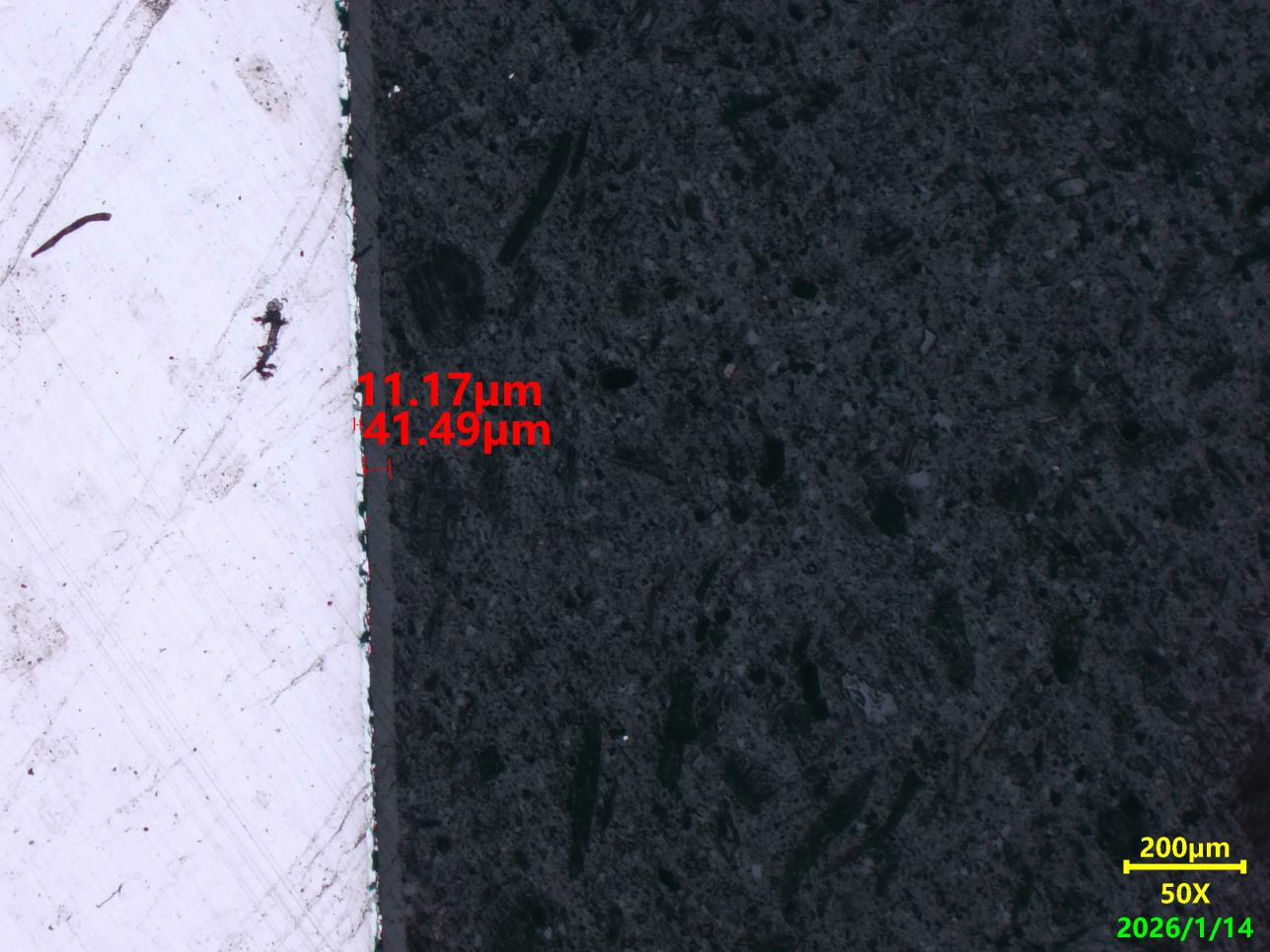

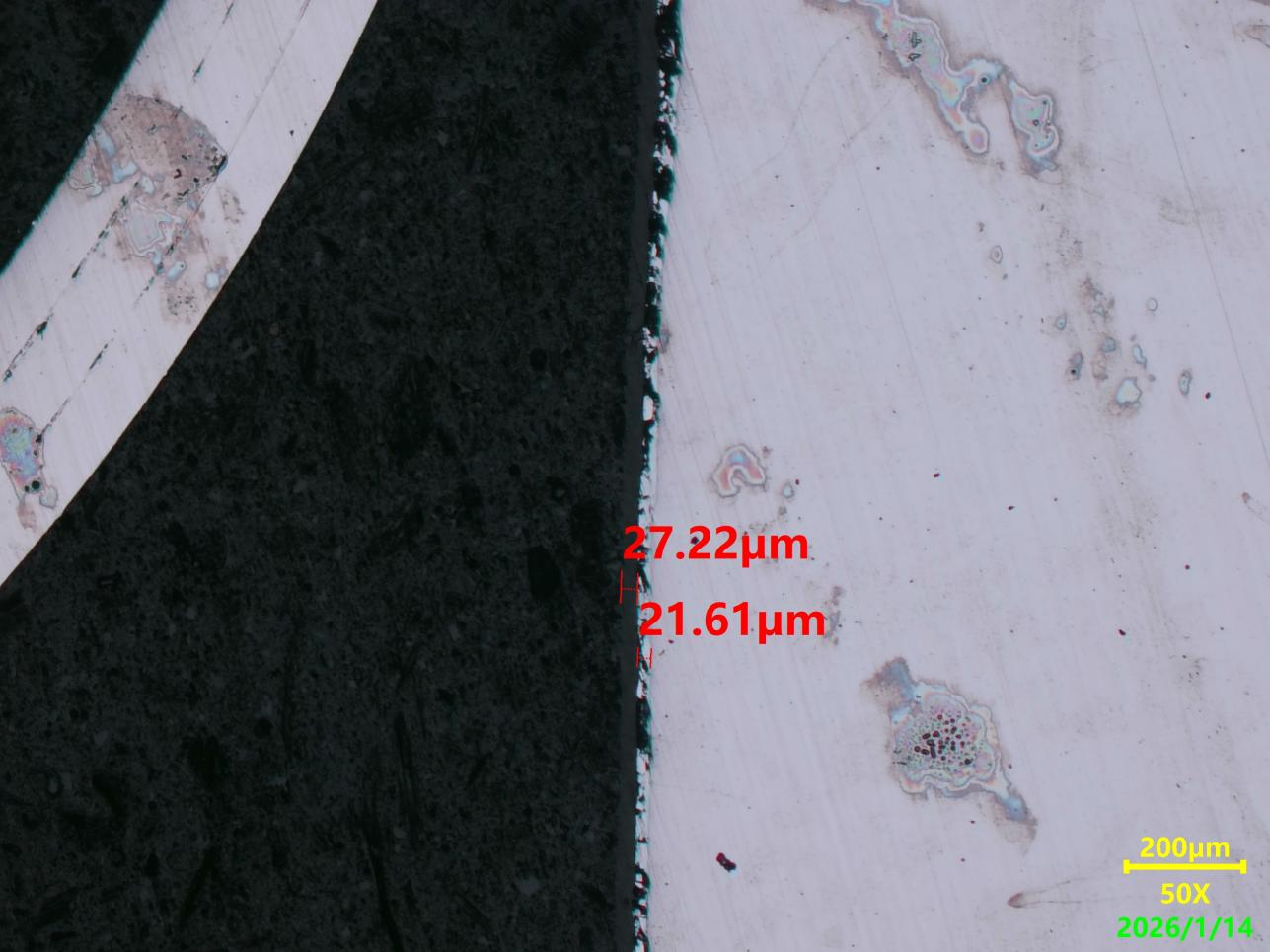

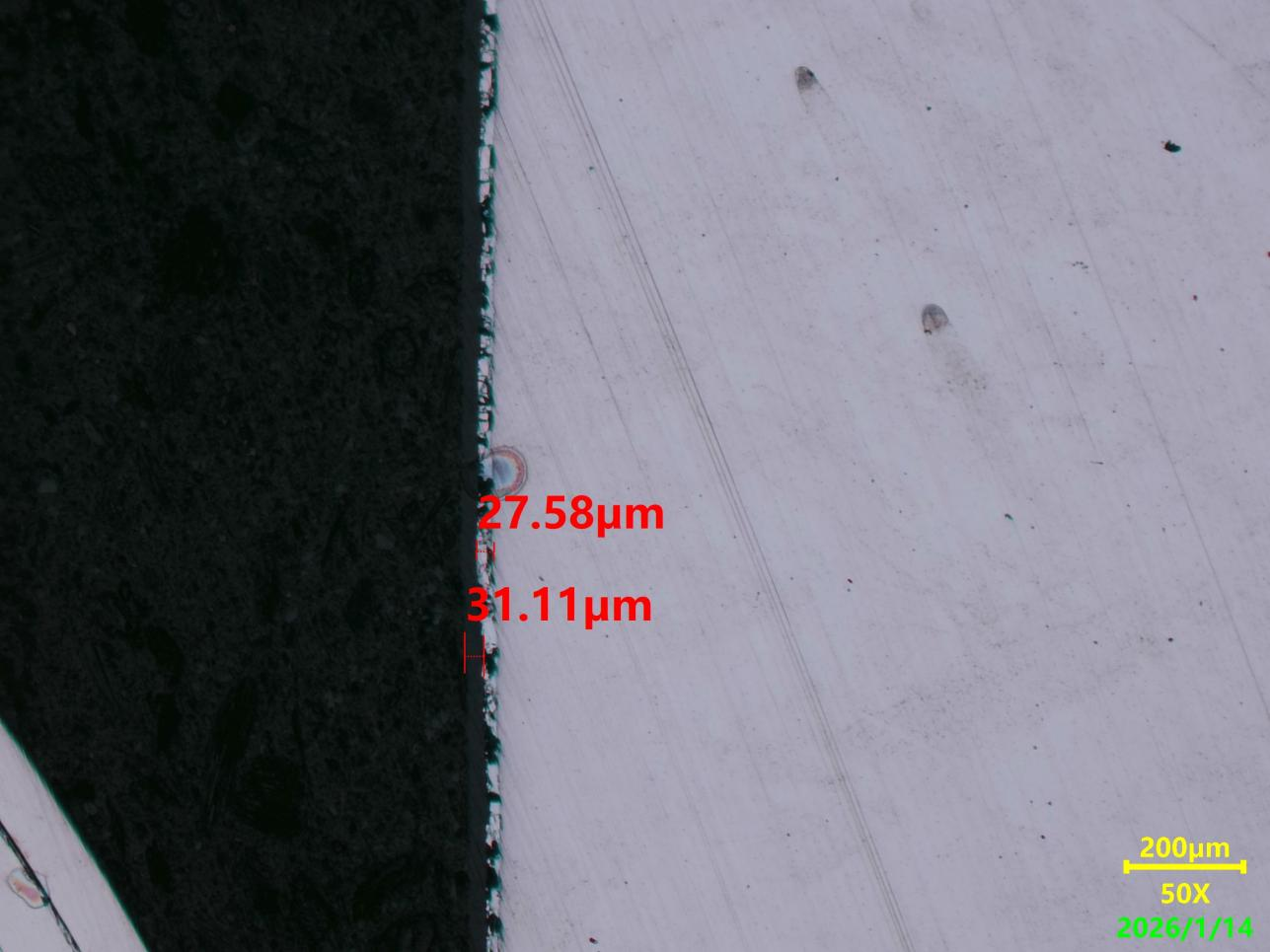

一号样品 50X放大测量效果图（1）
一号样品 50X放大测量效果图（2）
一号样品 50X放大测量效果图（3）

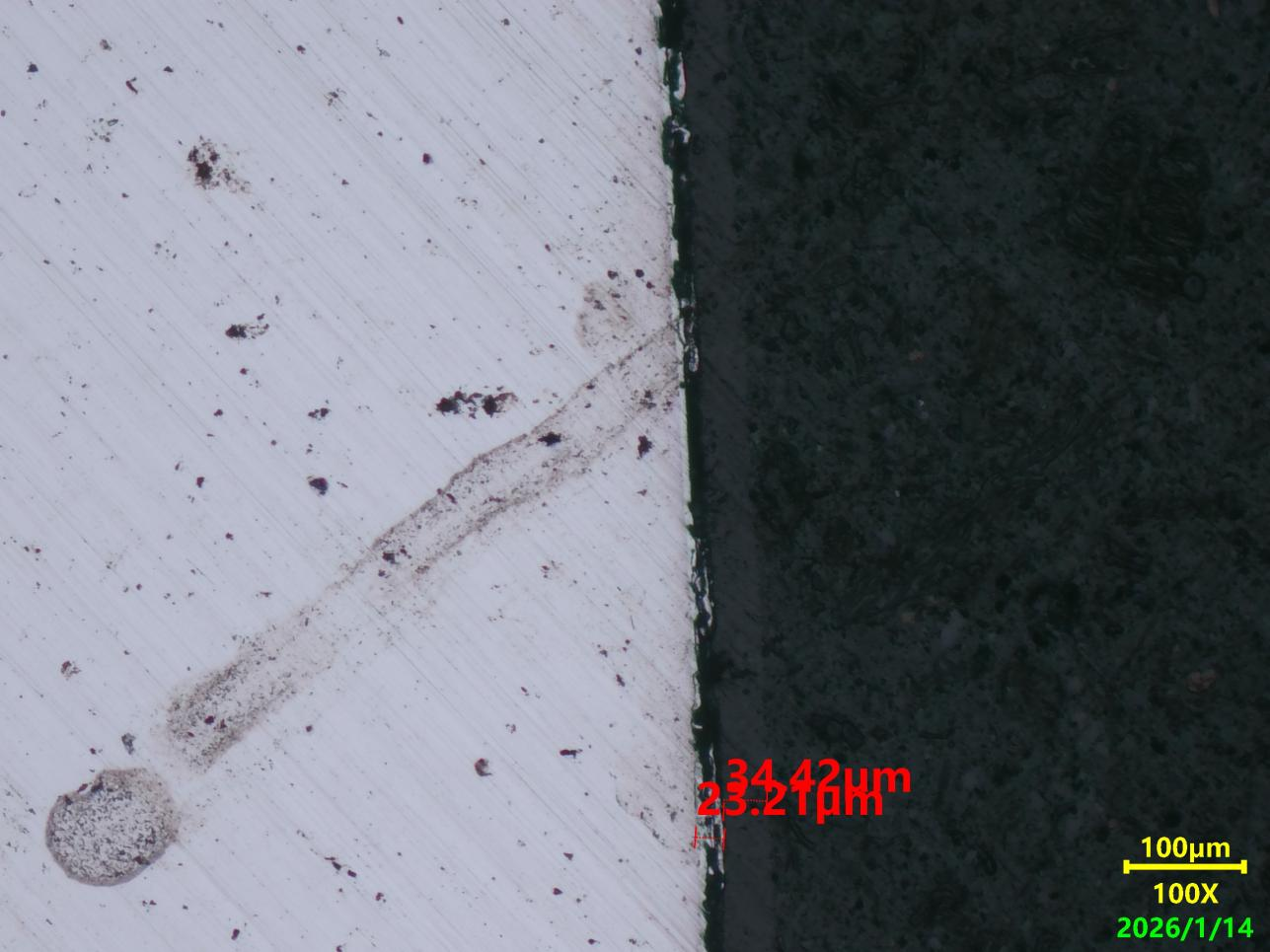

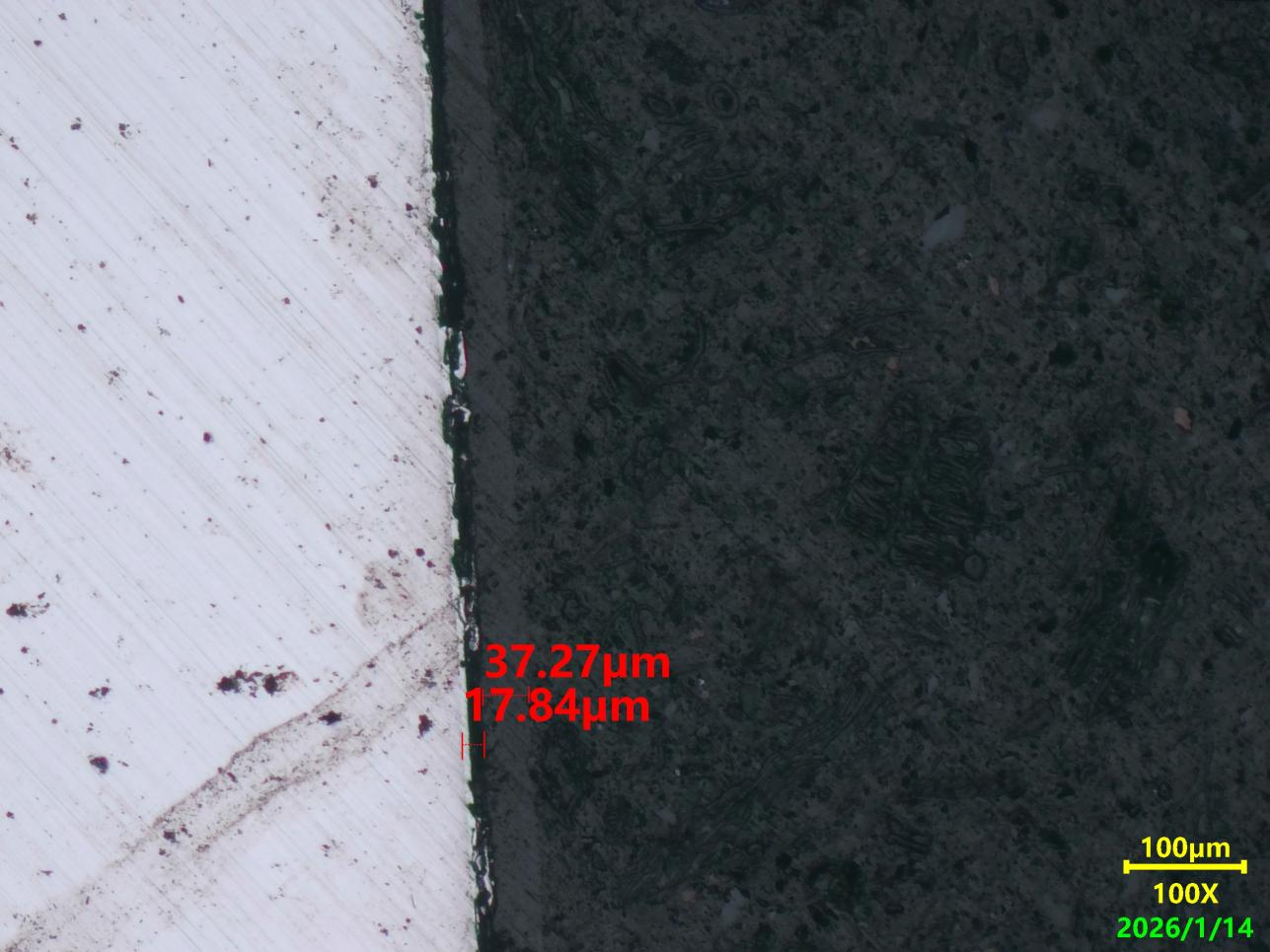

一号样品 100X放大测量效果图（1）
一号样品 100X放大测量效果图（2）
一号样品 100X放大测量效果图（3）

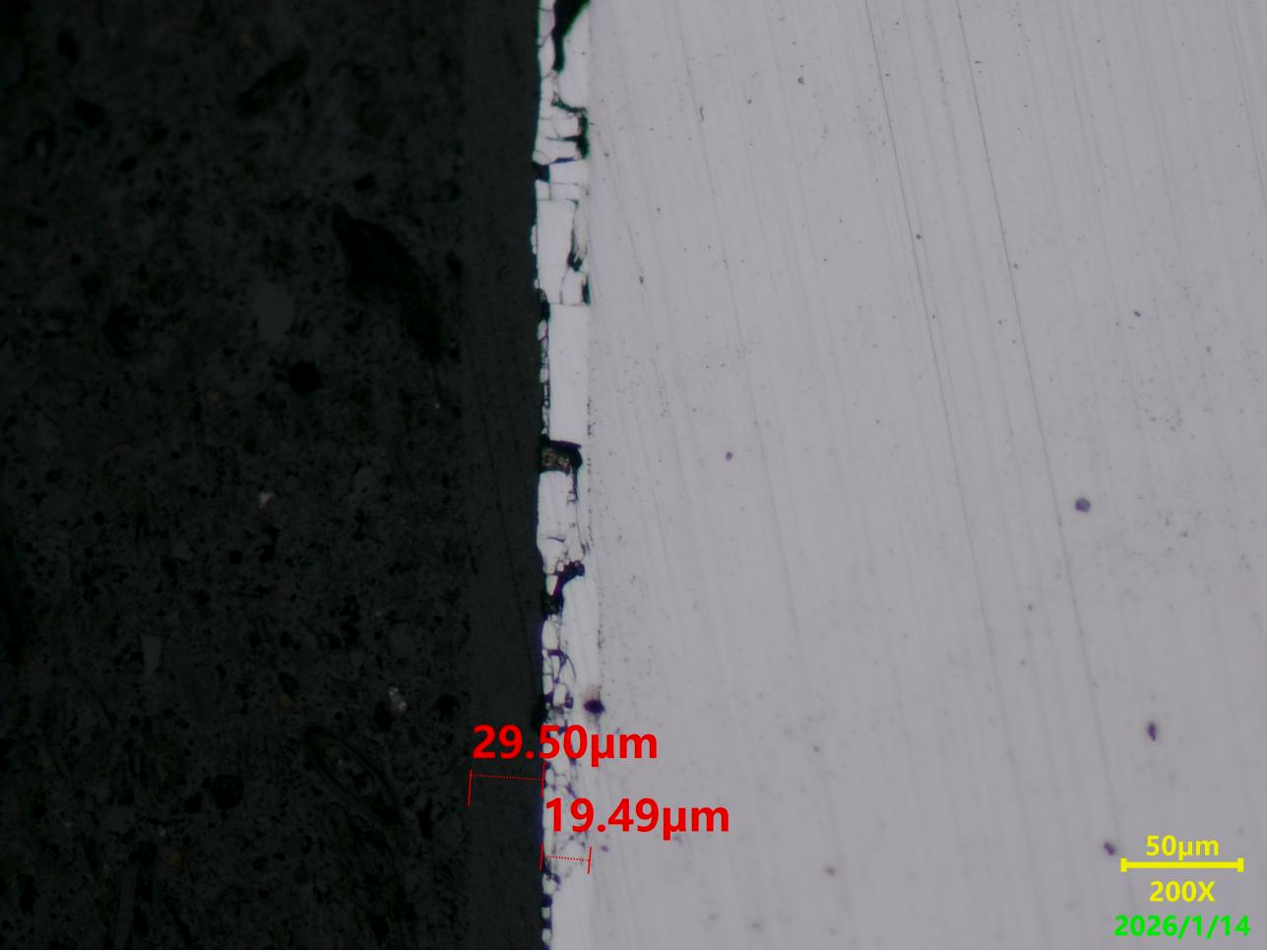

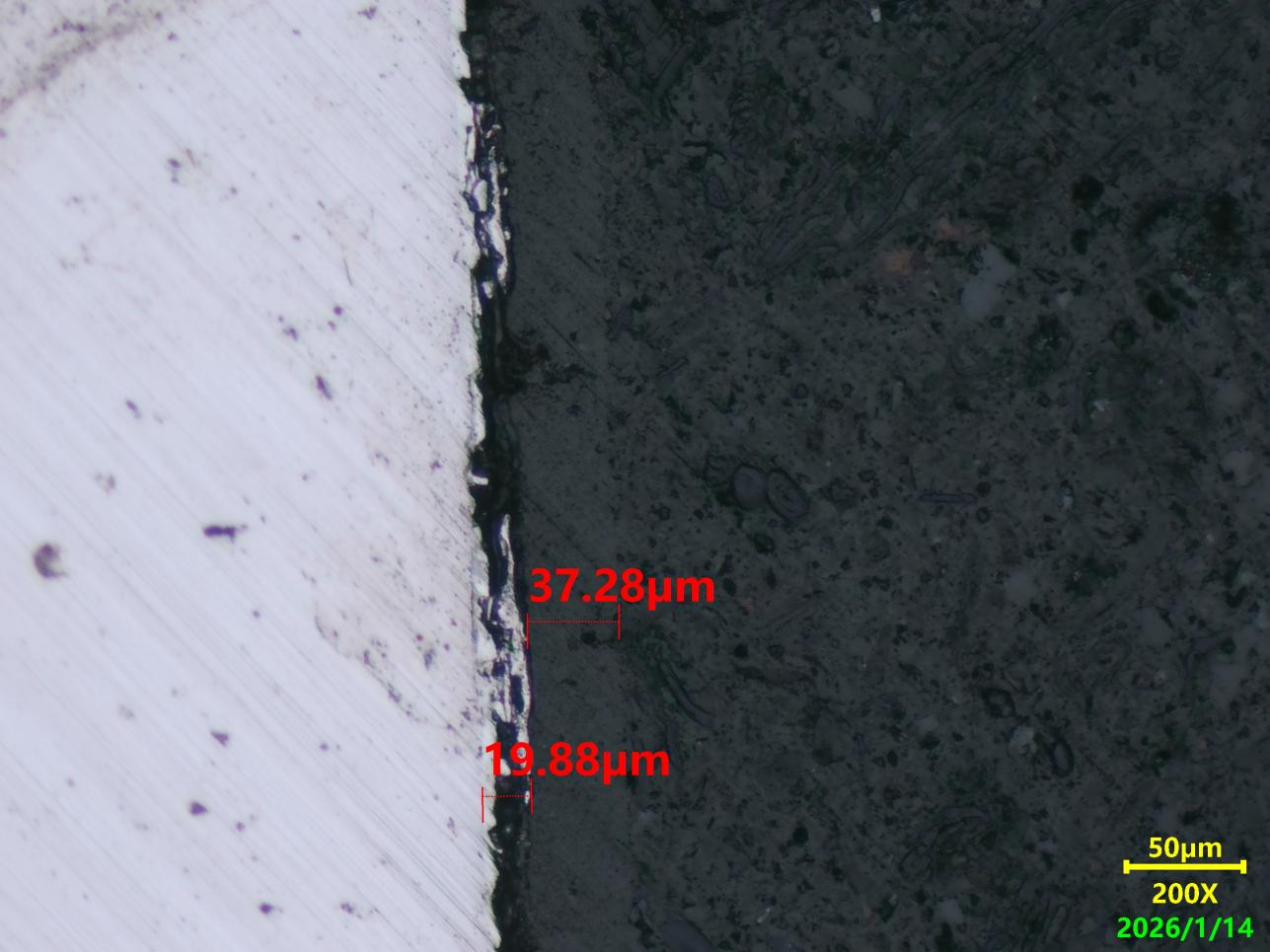

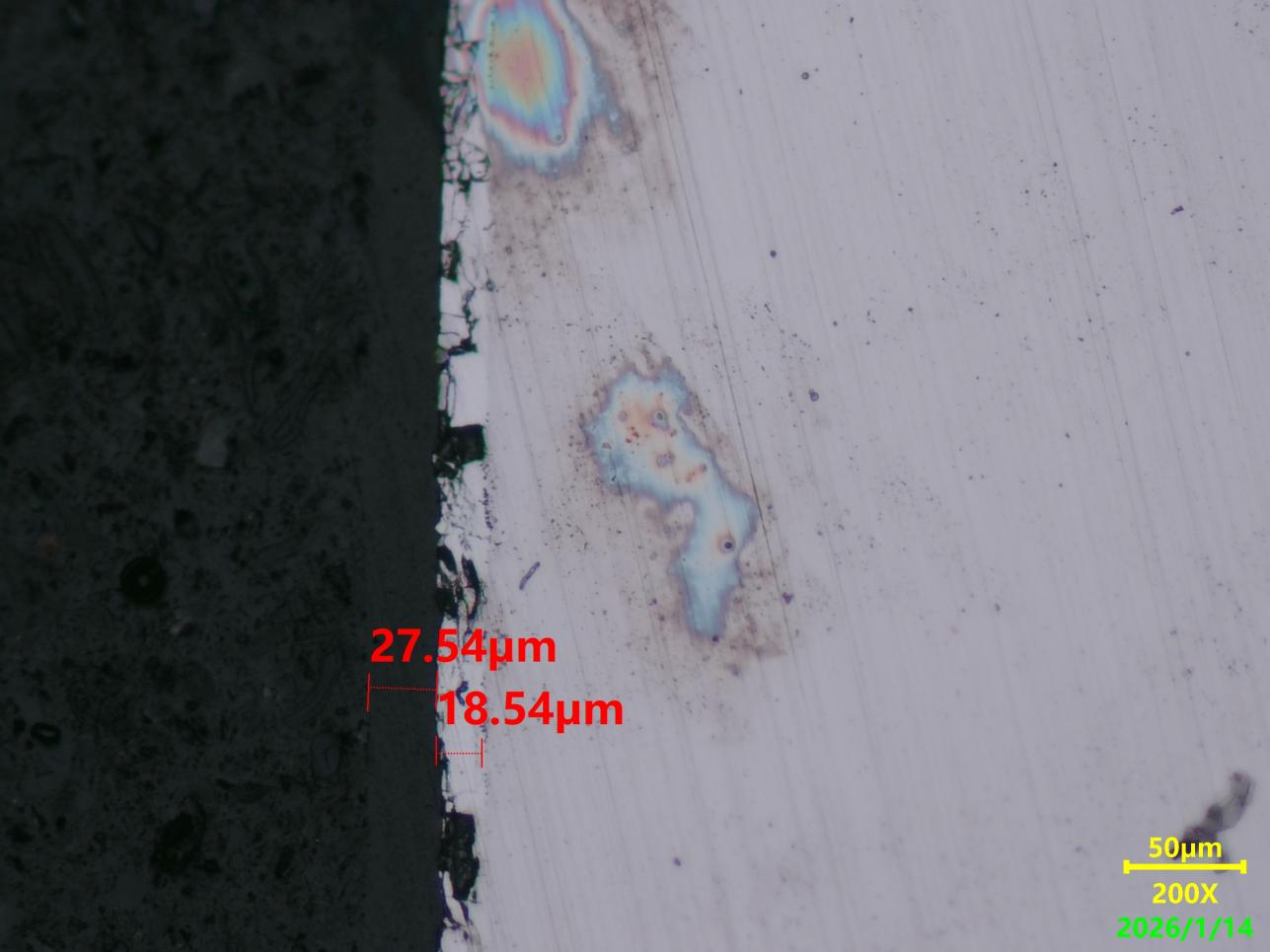

一号样品 200X放大测量效果图（1）
一号样品 200X放大测量效果图（2）
一号样品 200X放大测量效果图（3）

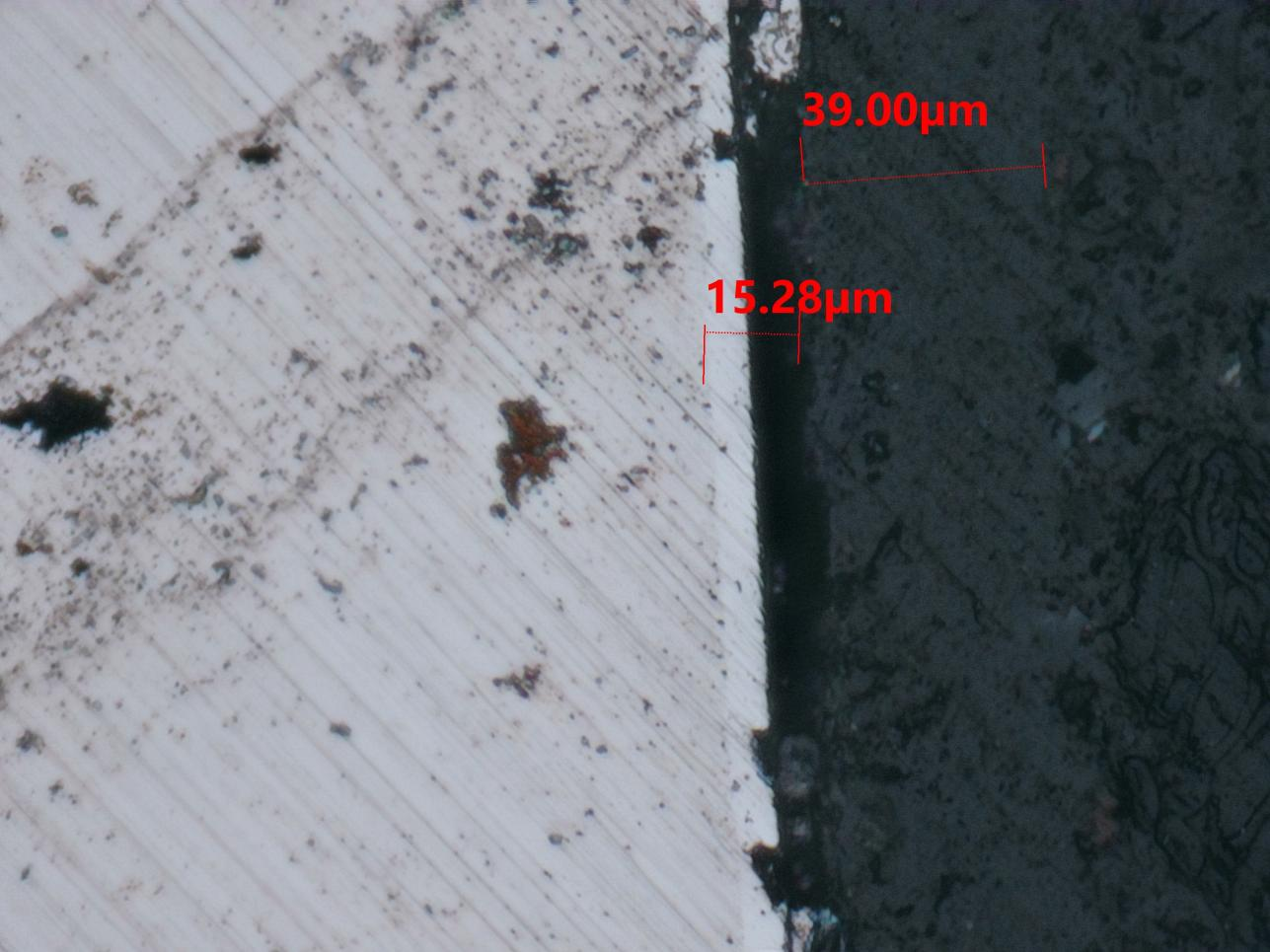

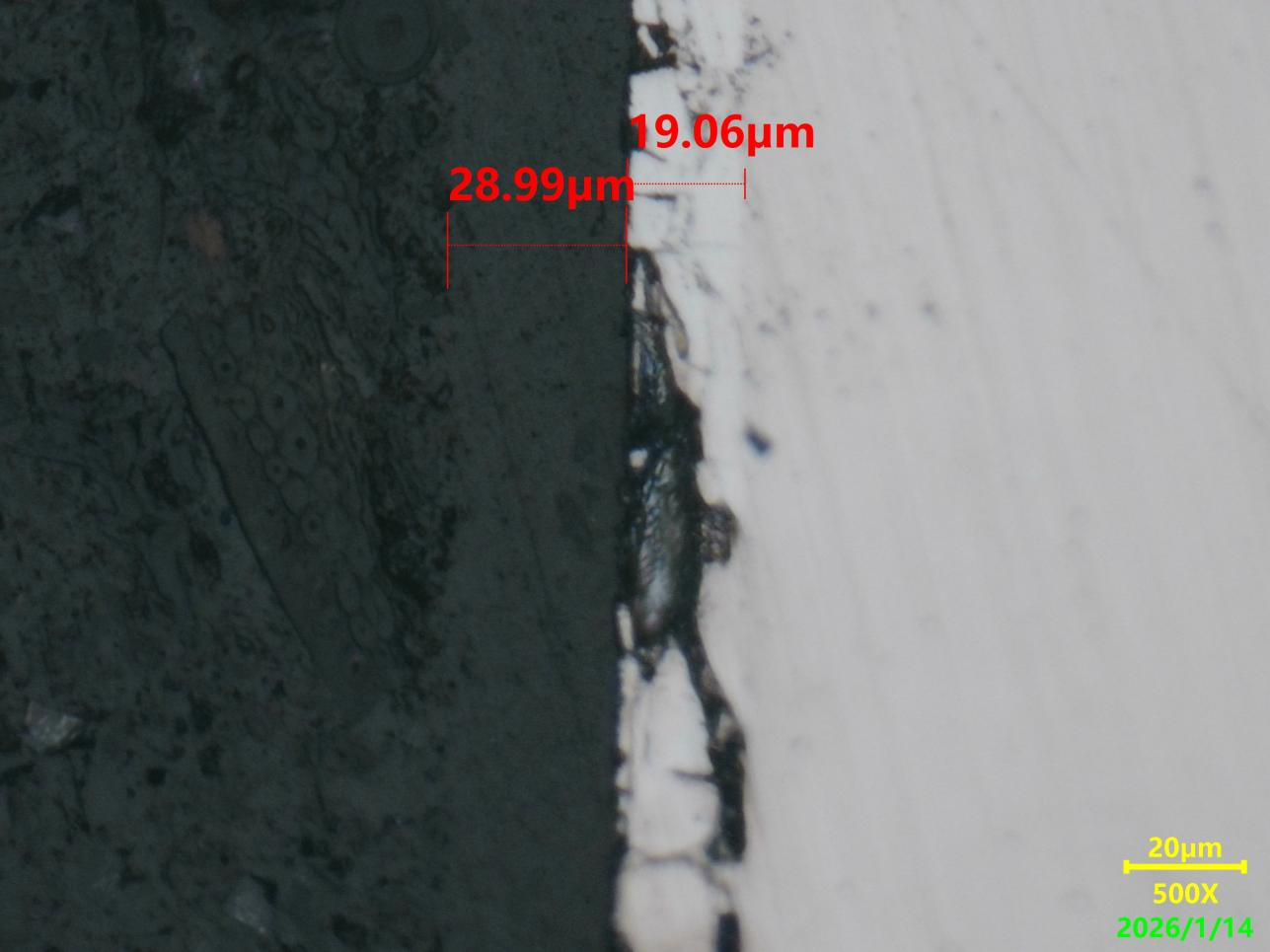

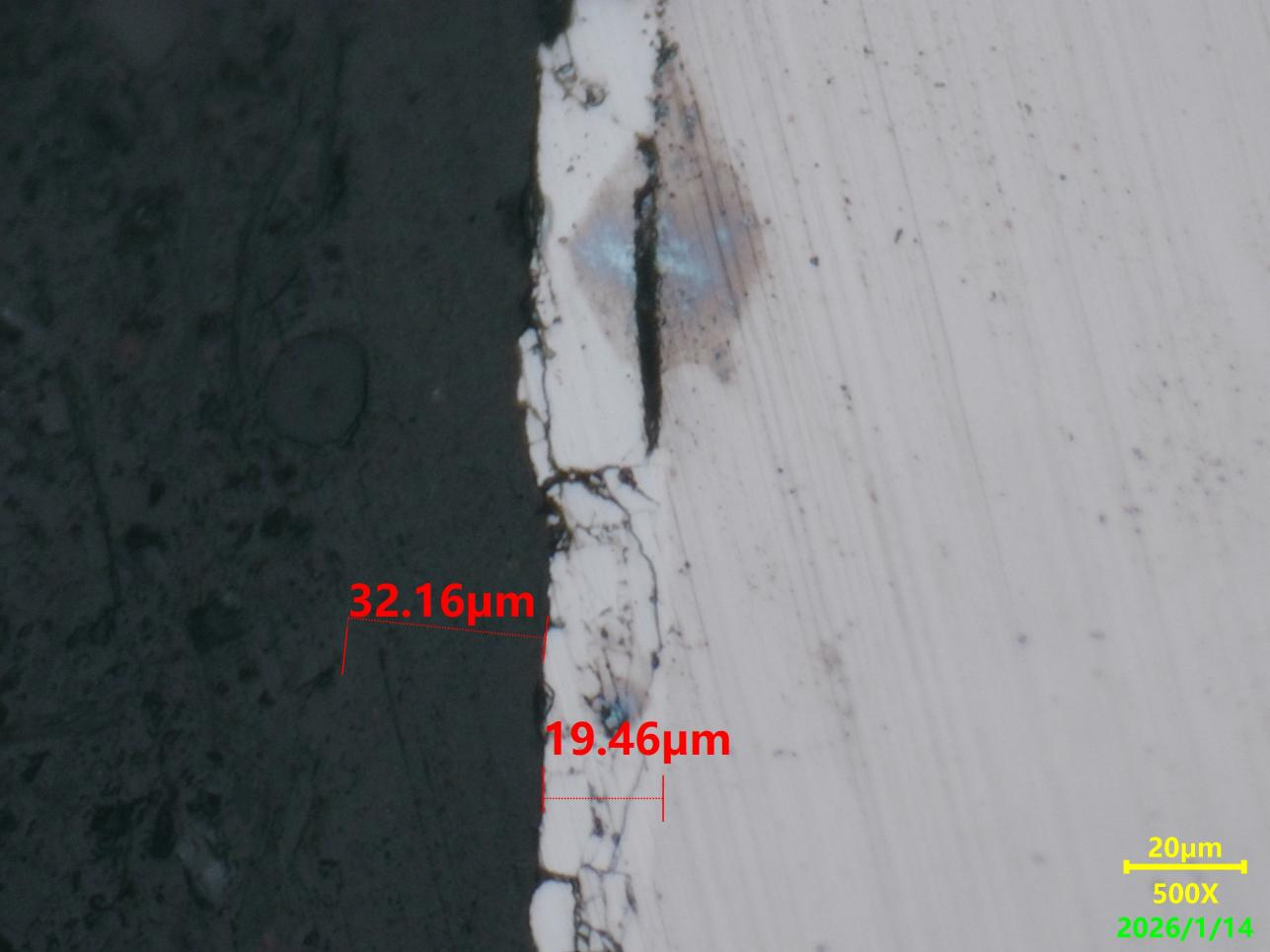

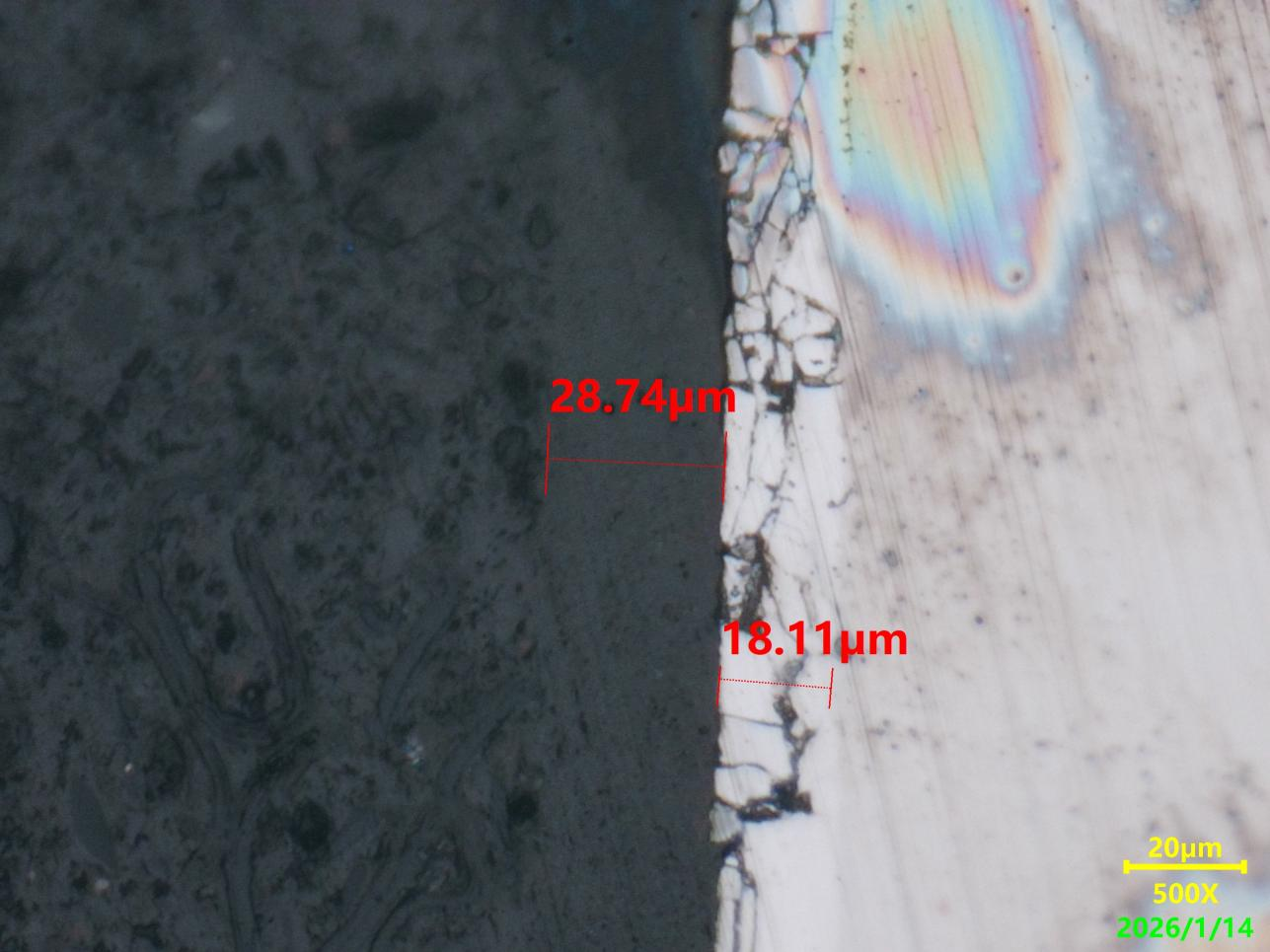

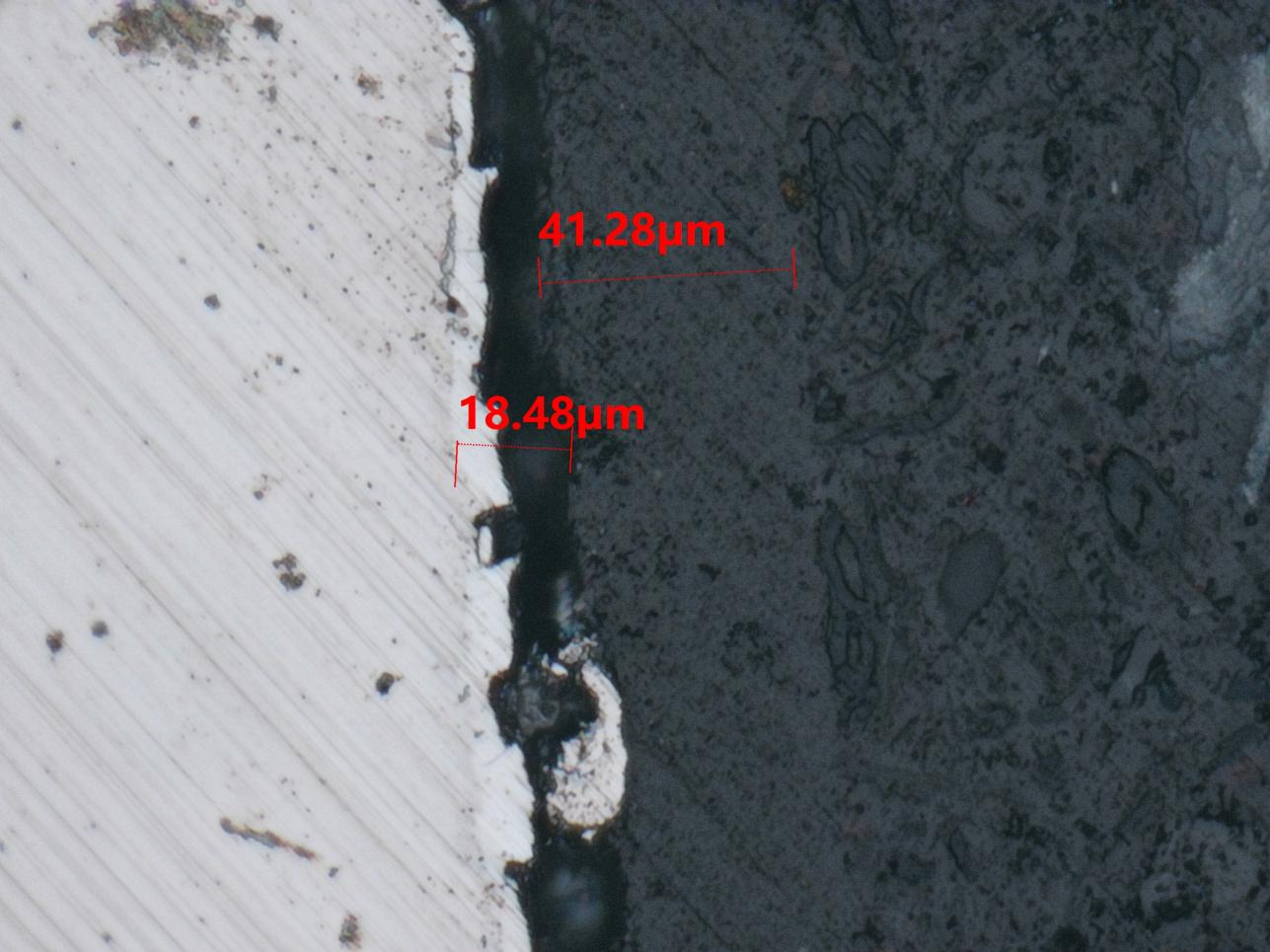

一号样品 500X放大测量效果图（1）
一号样品 500X放大测量效果图（2）
一号样品 500X放大测量效果图（3）

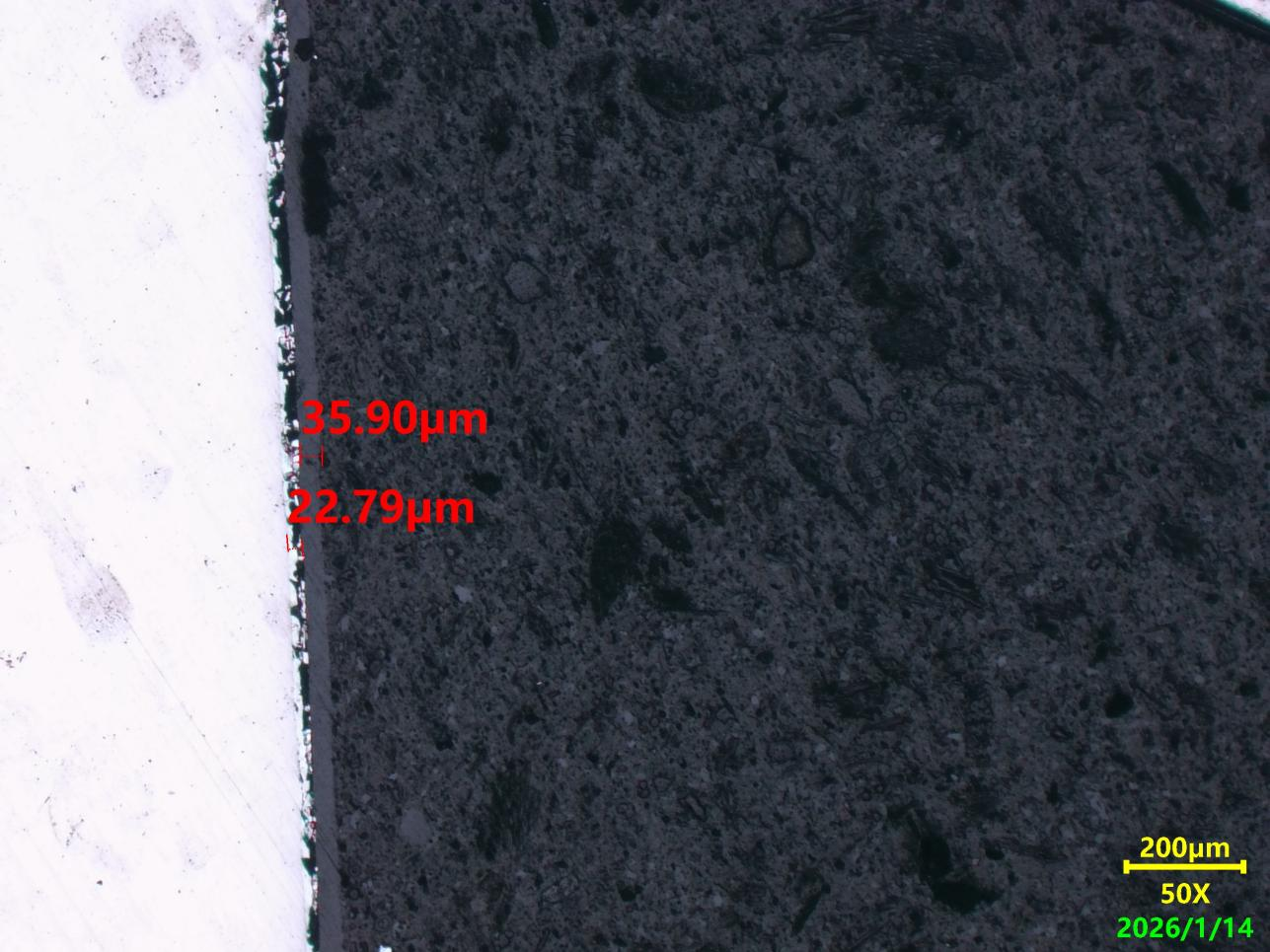

二号样品 50X放大测量效果图（1）
二号样品 50X放大测量效果图（2）
二号样品 50X放大测量效果图（3）

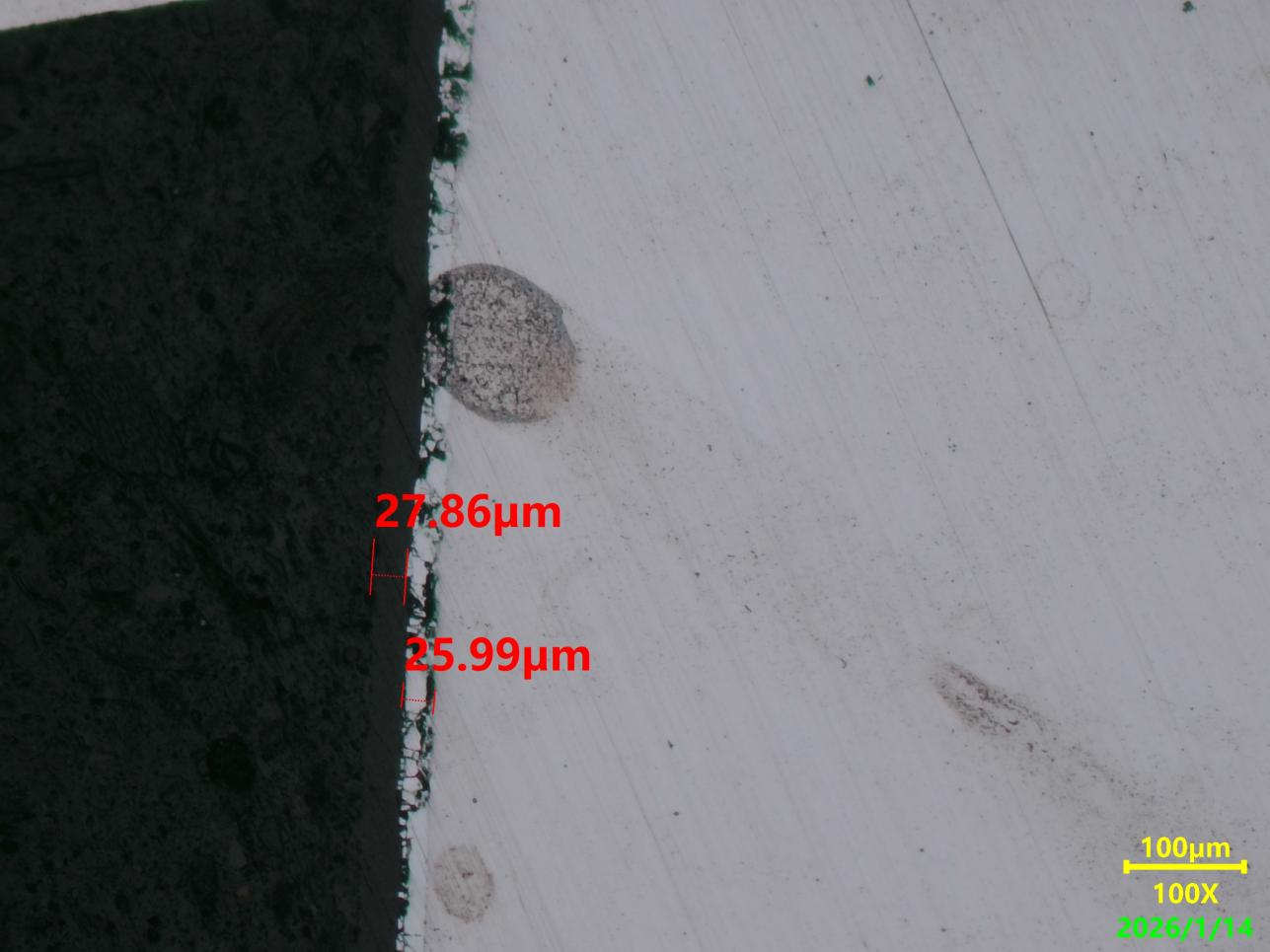

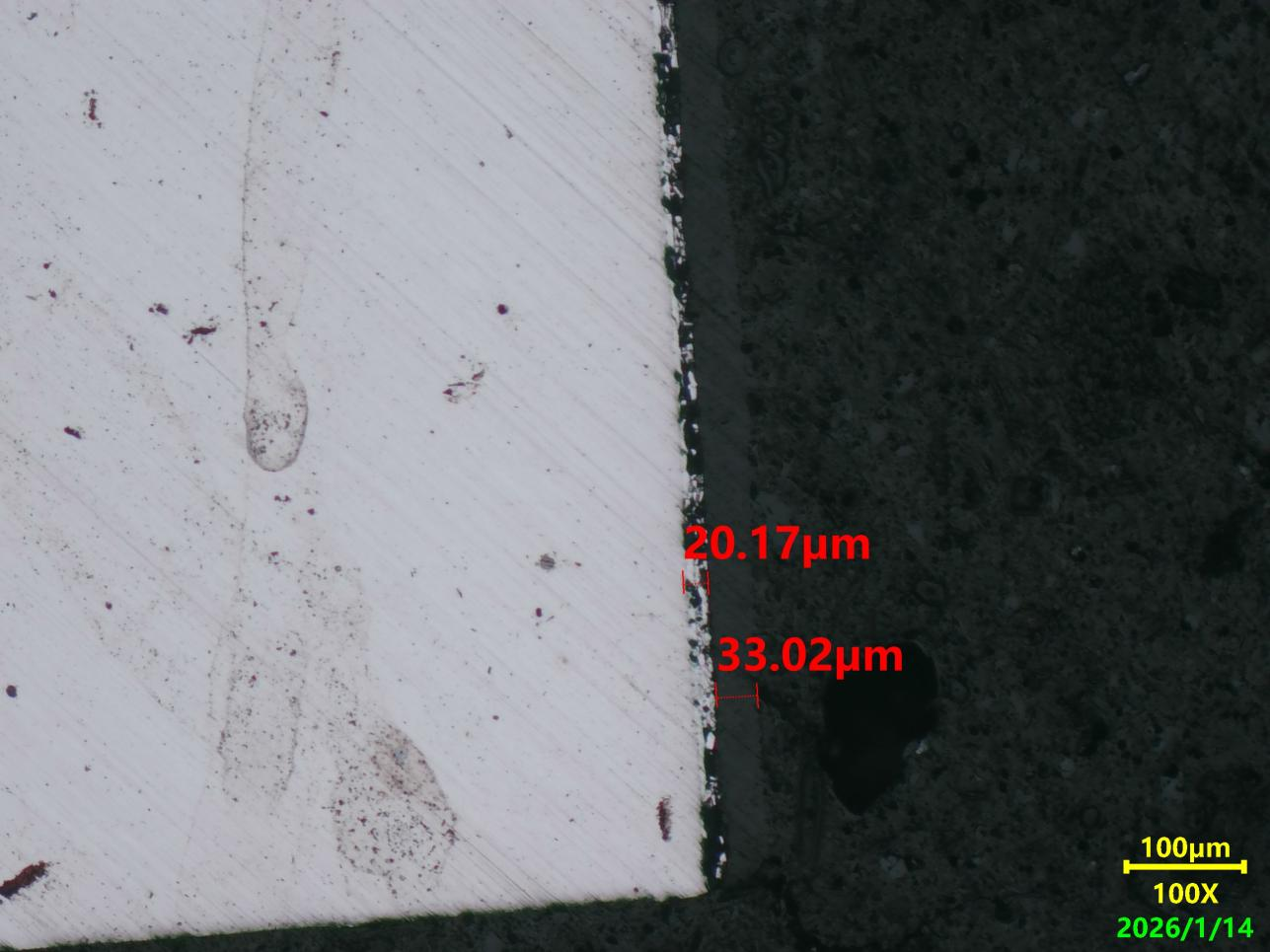

二号样品 100X放大测量效果图（1）
二号样品 100X放大测量效果图（2）
二号样品 100X放大测量效果图（3）

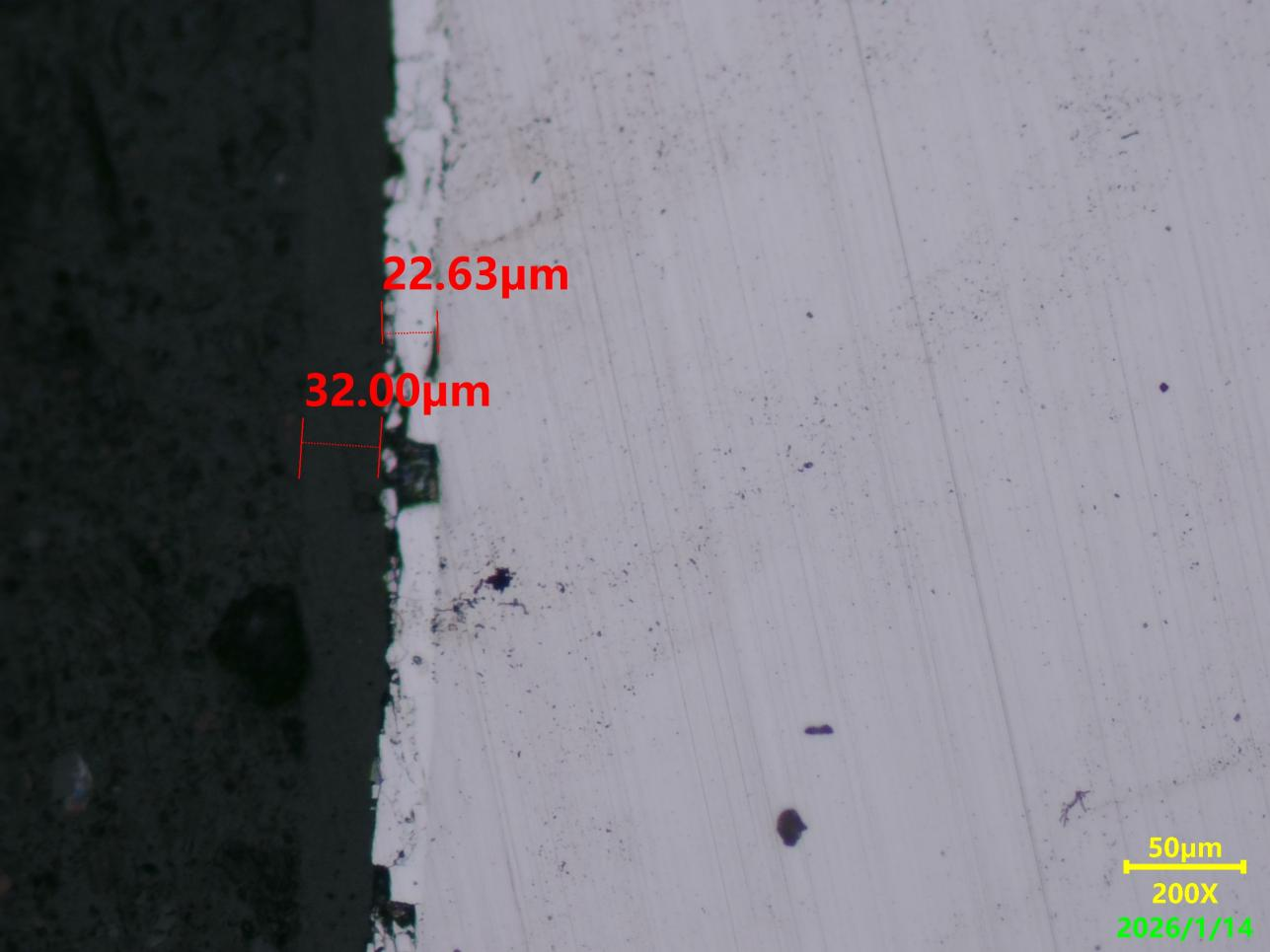

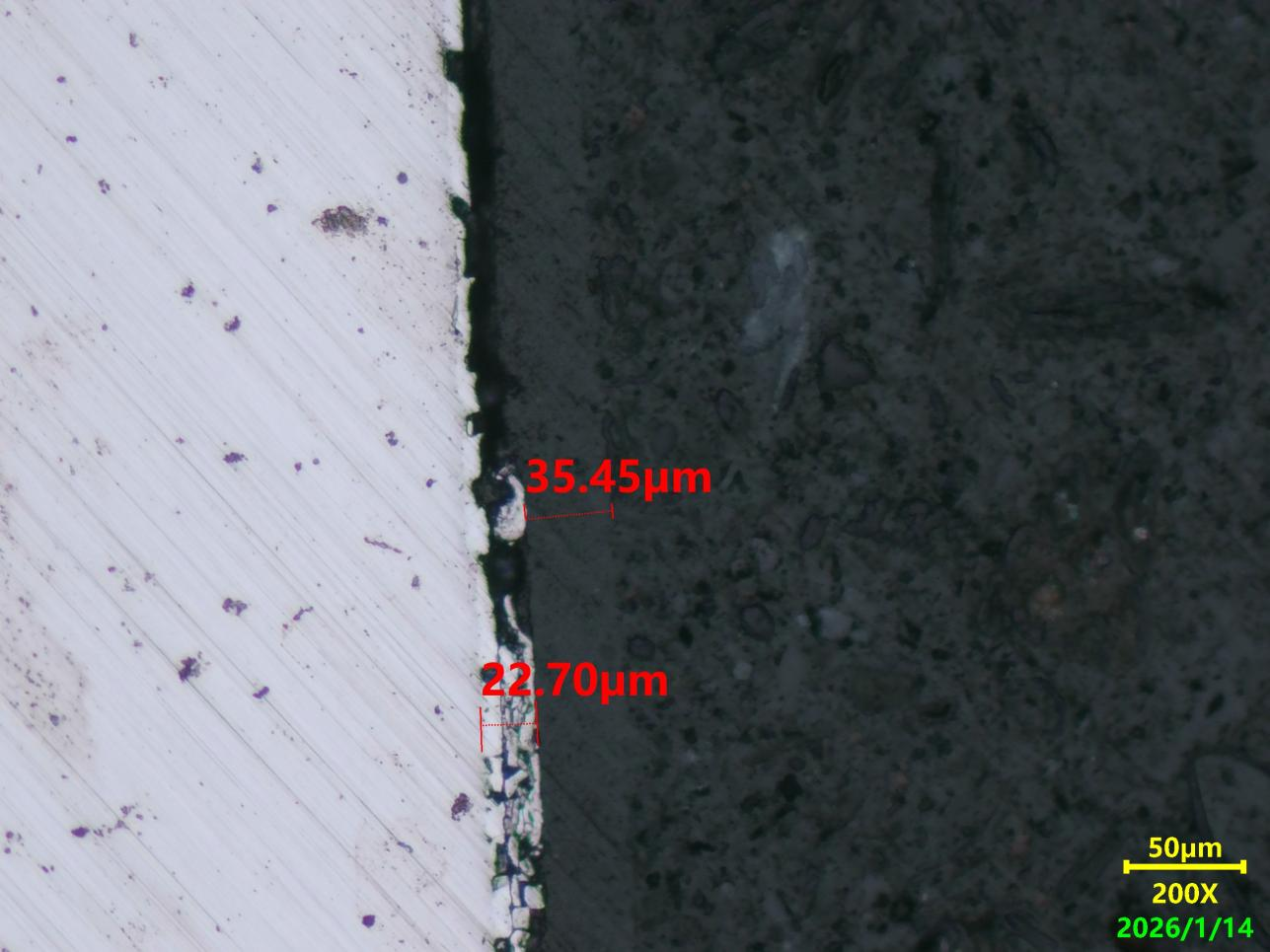

二号样品 200X放大测量效果图（1）
二号样品 200X放大测量效果图（2）
二号样品 200X放大测量效果图（3）
二号样品 500X放大测量效果图（1）
二号样品 500X放大测量效果图（2）
二号样品 500X放大测量效果图（3）
结语：
1. 符合客户电泳漆层25um，锌镍层8um的要求。
2. 样品多点找图，镀层厚度均匀。
3. 镀镍层有稍许杂质，应加强对应工艺。
