样品详情：

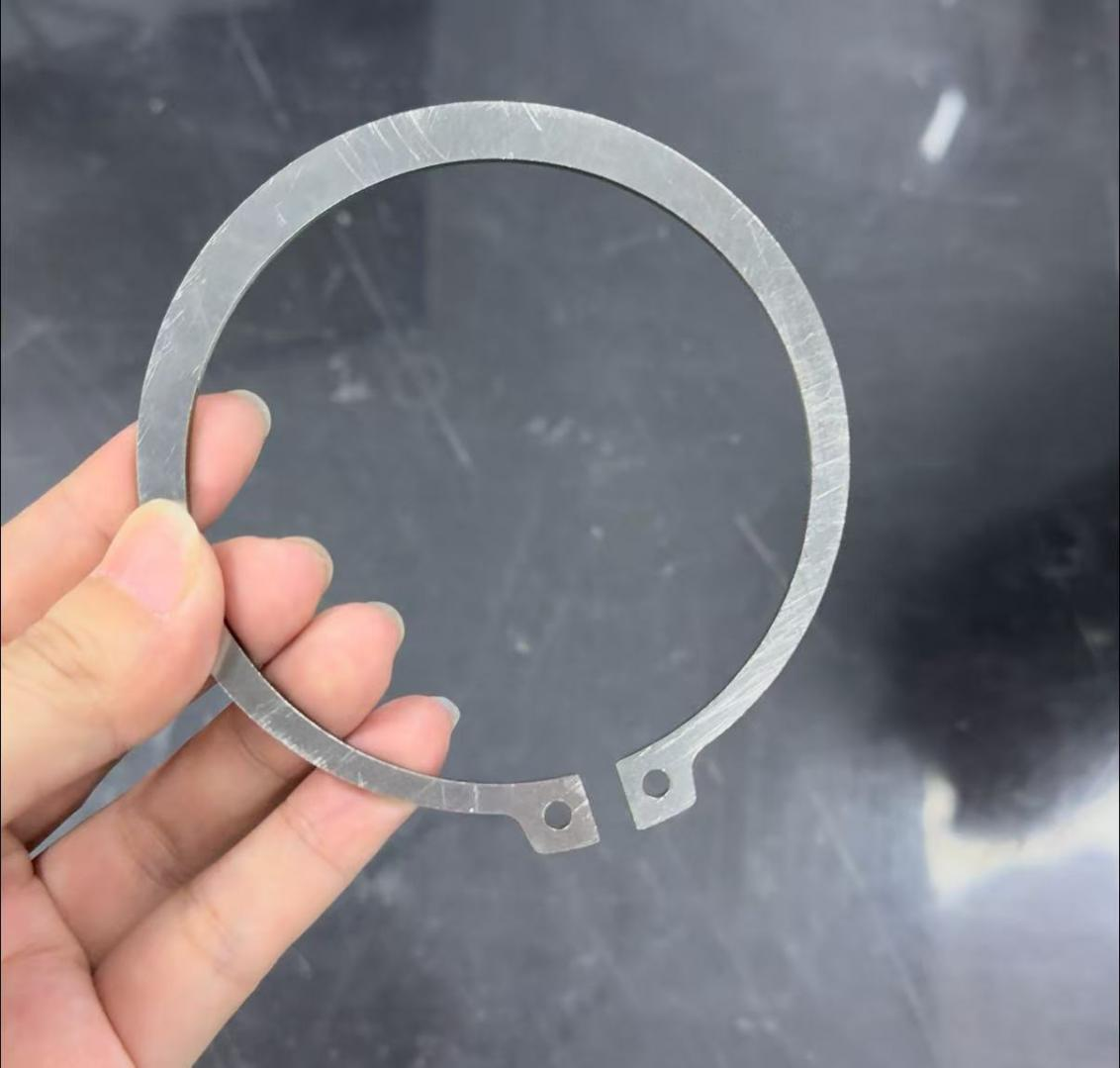

轴用弹性挡圈
轴用弹性挡圈（轴用卡簧）核心材料多为65Mn弹簧钢，也有不锈钢（如304/316）适配耐腐蚀场景，经热处理保证弹性与强度。其核心用途是卡入轴槽，限制轴上零部件（轴承、齿轮等）的轴向位移，防止松脱、定位部件。应用行业覆盖机械制造（通用设备装配）、汽车（变速箱/底盘部件）、家电（电机转轴）、工程机械（液压/传动系统）、轨道交通（机车轴系）、航空航天（精密部件定位）等，是各类轴系装配中低成本、高可靠性的轴向固定件。
检测要求：显微维氏硬度计检测硬度值
检测流程：切割➡镶嵌➡研磨➡测试。
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

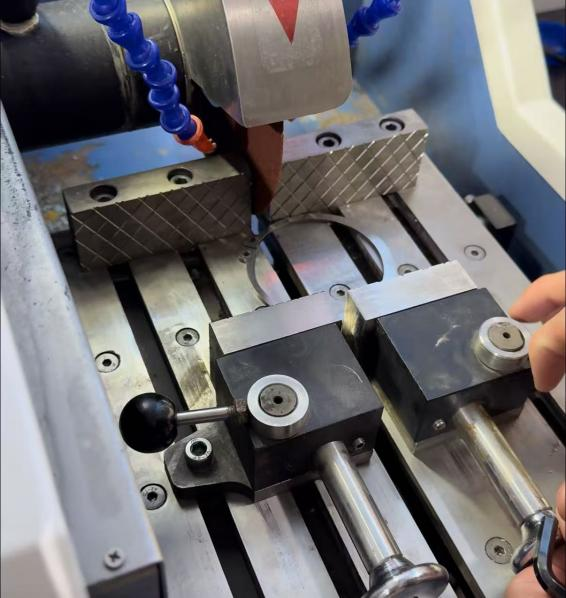

切割中
切割后
切割的主要目的：
轴用弹性挡圈检测前切割，核心是保障检测准确性与制样可行性。因挡圈为环形薄件，切割可截取径向 / 轴向关键截面，反映实际使用部位性能；分解为小块后便于镶嵌固定、磨抛受力均匀，避免制样变形损伤；同时去除表面氧化层、冷作硬化层等干扰，露出真实基体；最终为维氏硬度测试提供平整表面（确保压痕测量准确），为金相观察扫清视角与组织干扰，保障检测结果可靠。
(2) 热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min
镶嵌前
镶嵌后
样品镶嵌的主要目的
切割后镶嵌核心是为适配后续制样与检测需求：轴用弹性挡圈切割后为薄小试样，镶嵌可将其固定在树脂 / 金属镶料中，避免磨抛时移位、变形或滑脱；同时保护试样边缘不崩损、组织不损伤，形成平整基准面，使磨抛受力均匀，易获得无划痕、无倒角的检测表面；还能提升操作便利性，适配硬度计压痕测量与金相显微镜观察对试样平整度、稳定性的要求，最终保障检测结果精准可靠。

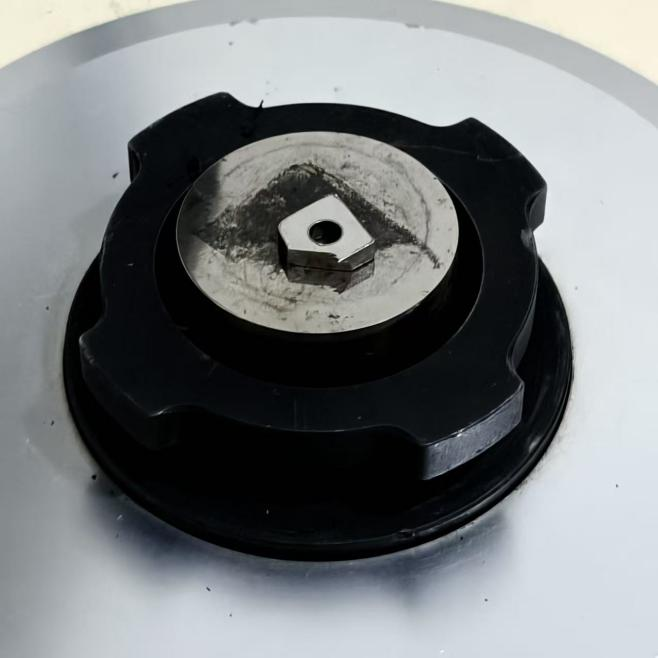

（3）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液

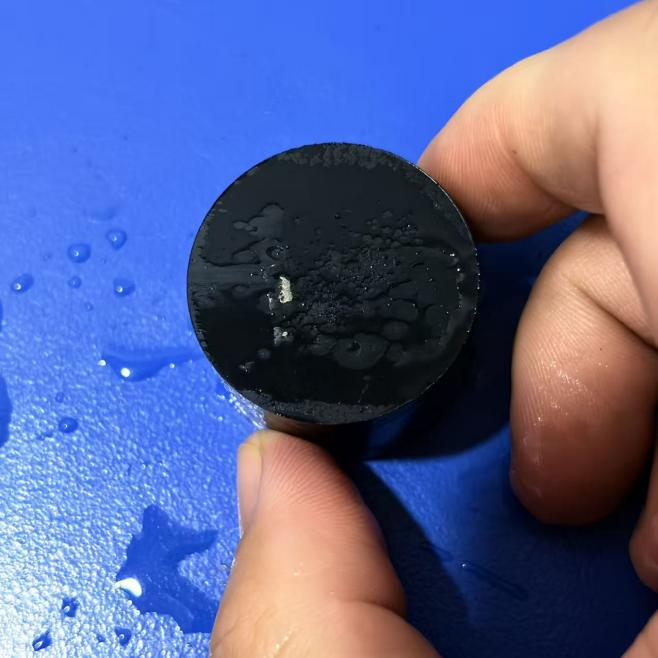

打磨抛光前

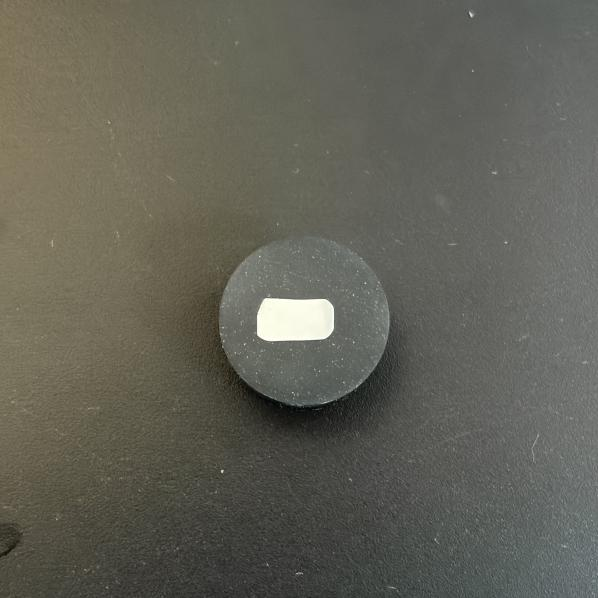

打磨抛光后
（4）测量分析

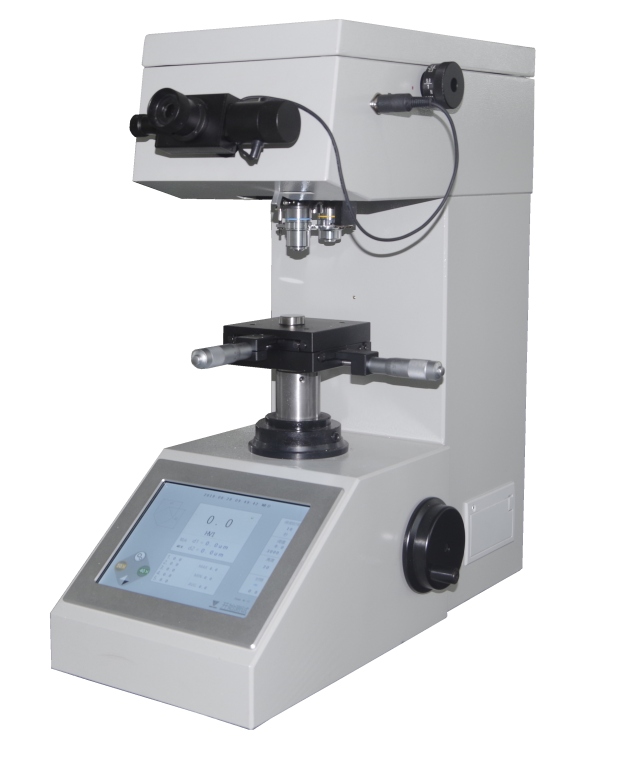

设 备：MHVS- 10AT
实 验 力（kgf）：0.01,0.025,0.05,0.1,0.2,0.3,0.5,1
执行标准：GB/T4340, JJG151, ISO6507, ASTM E384
硬度转换：HV、HK、HR、HB 等
测量软件：维氏硬度图像处理软件
维氏硬度图像处理软件

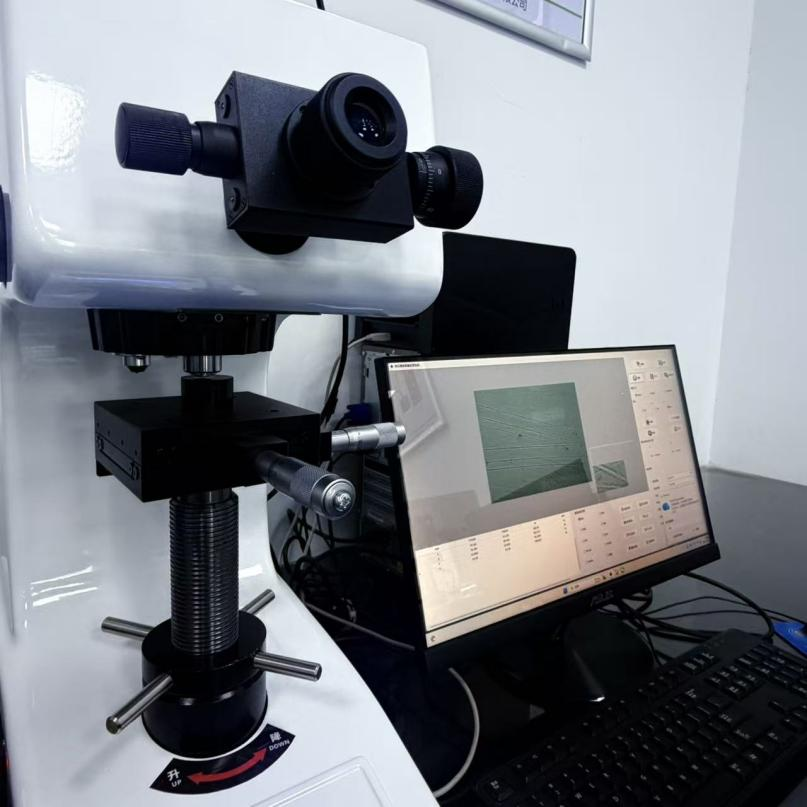

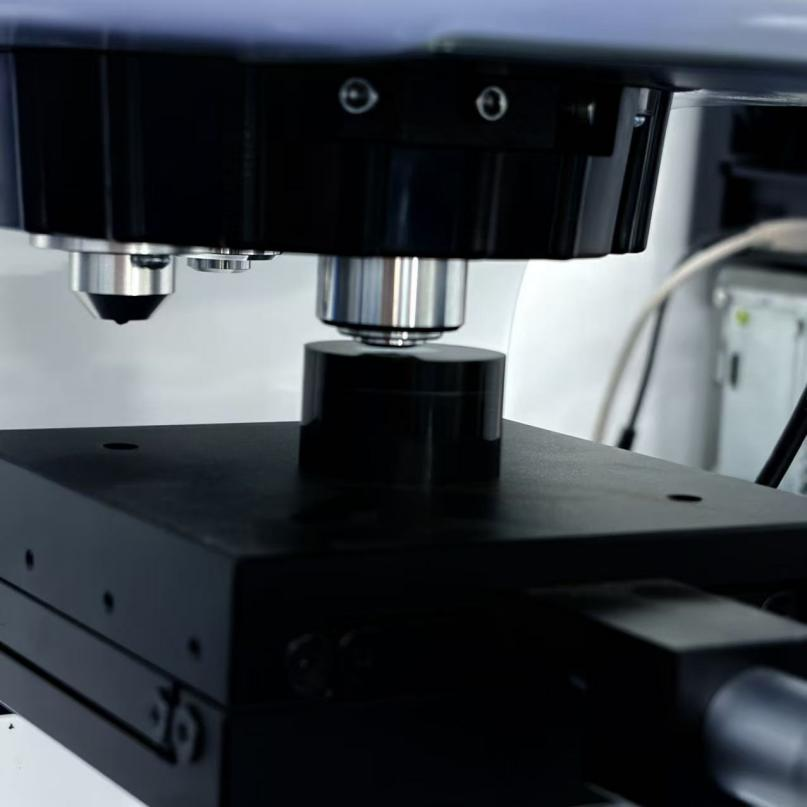

测试过程
测试结果

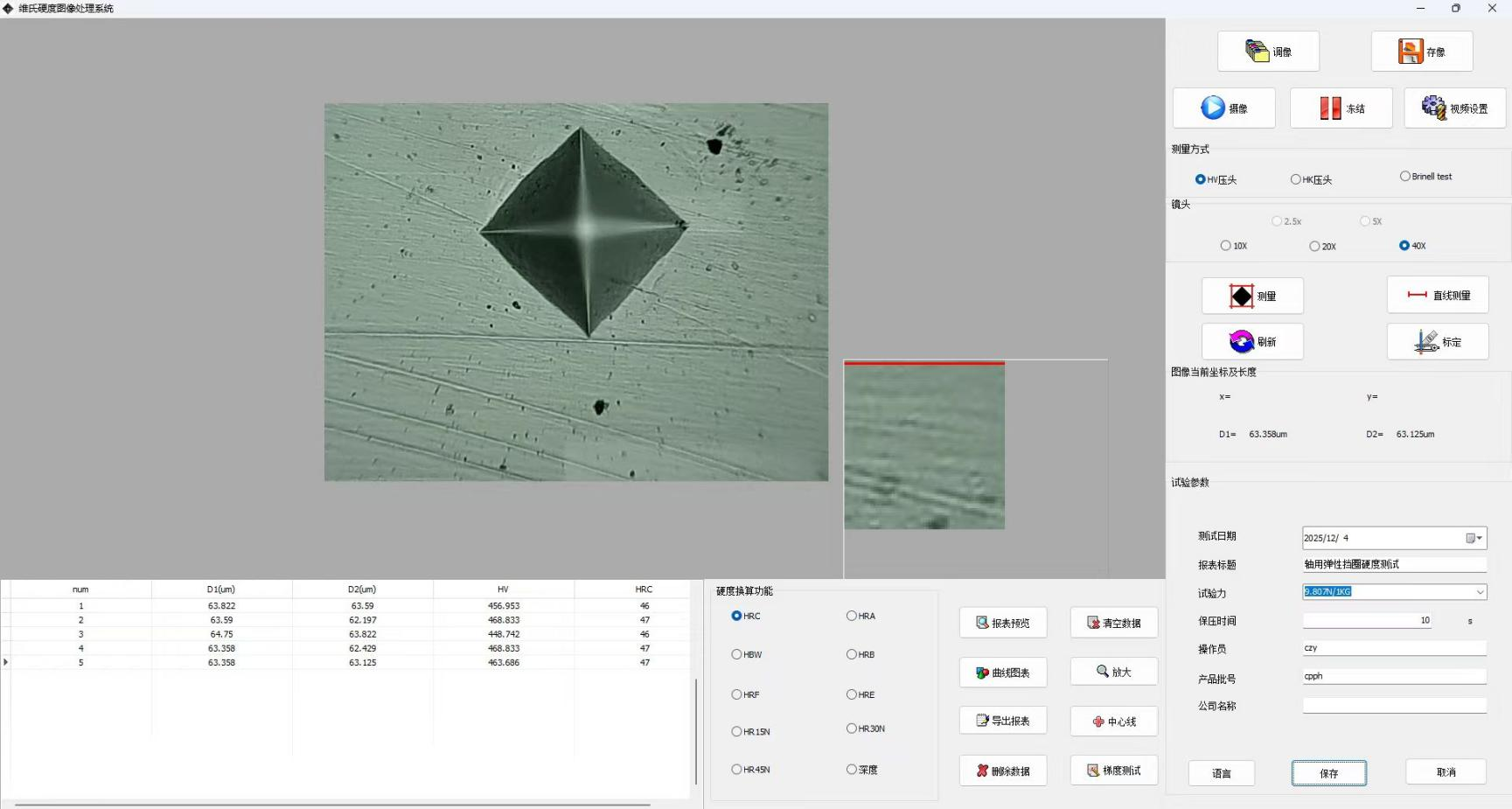

维氏测量软件测量界面
测试报表导出
