样品详情：
螺丝（淬火跟淬火后低温回火）
淬火后未低温回火与经低温回火的材料，金相差异核心在于马氏体结构、内应力状态及残余相占比。未回火组织以淬火马氏体为主，伴随较多残余奥氏体与未溶碳化物，马氏体呈尖锐针状 / 板条状，晶格畸变严重，高倍观察可见微裂纹，内应力集中，材料表现为高硬度、高脆性。
经 150-250℃低温回火后，组织转变为回火马氏体，过饱和碳以细小 ε- 碳化物析出，残余奥氏体大幅减少，马氏体形貌基本保留但边缘趋于模糊，晶格畸变缓解，内应力有效释放，最终实现高硬度、高耐磨性与韧性的平衡。
左：一号样品 右：二号样品
检测要求：金相显微镜放大观察金相微观组织，分析前后工艺区别。
检测流程：切割➡研磨➡抛光➡腐蚀➡观察。
样品制备流程
(1)热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min

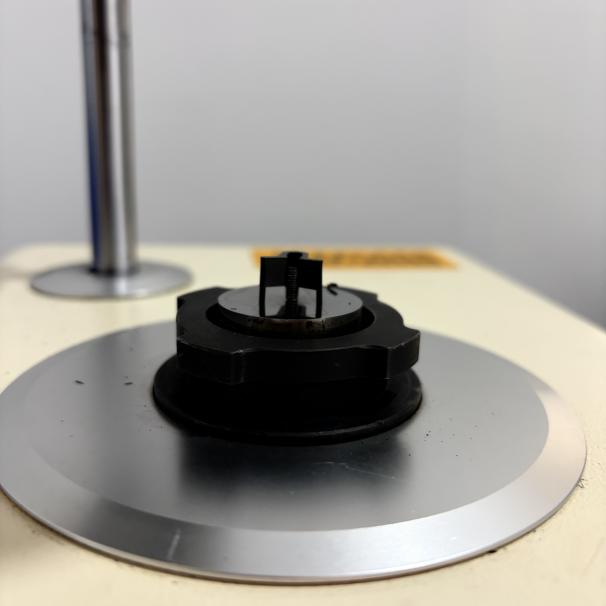

镶嵌设备
镶嵌前

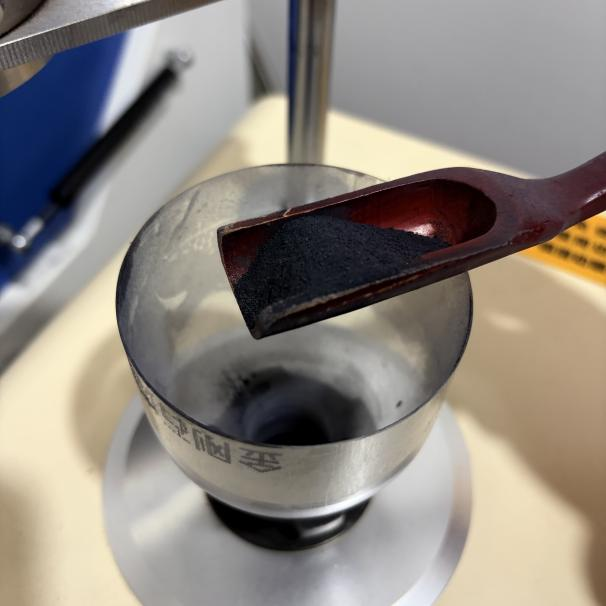

镶嵌耗材

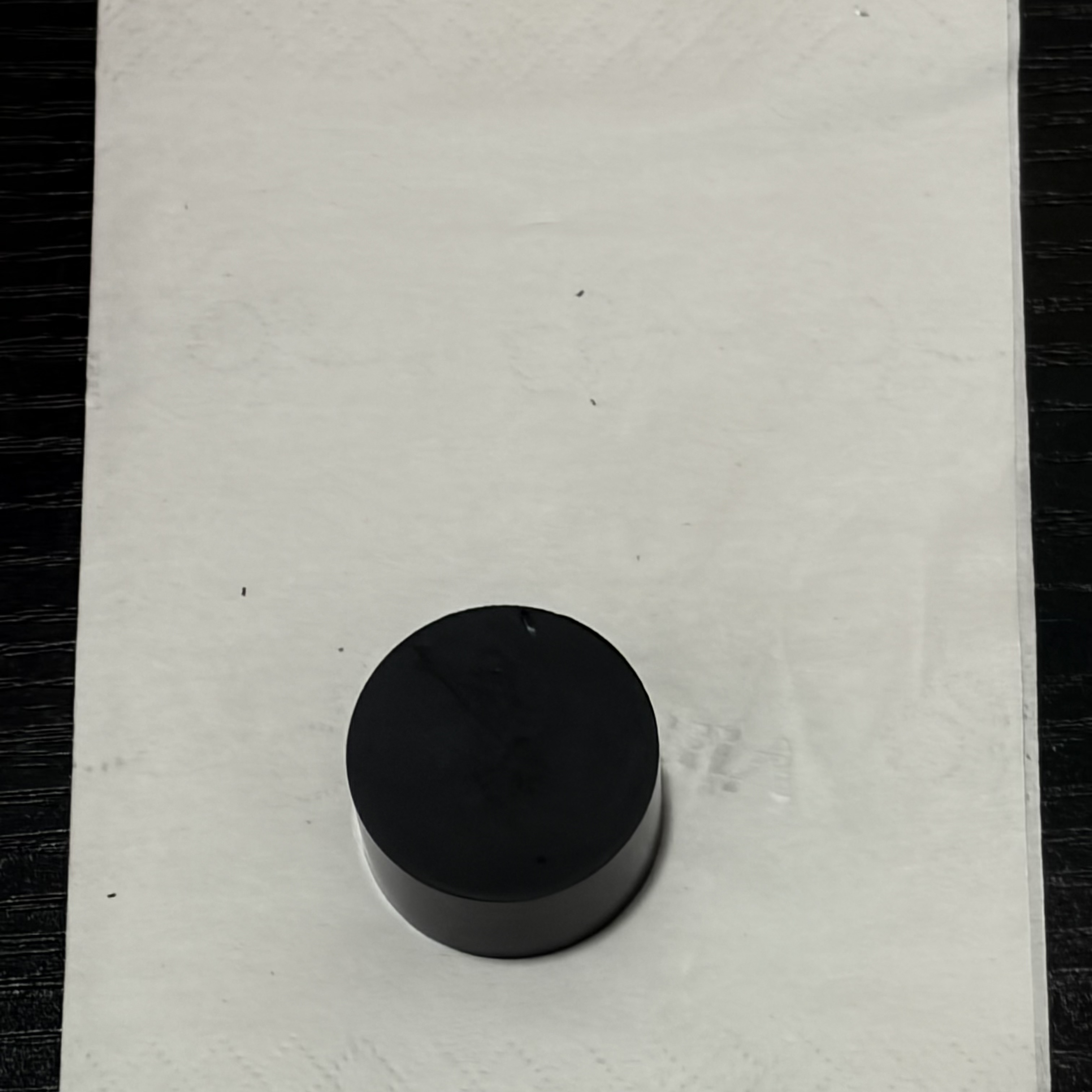

镶嵌后
为什么每次都要镶嵌成标准试样
金相试样镶嵌成标准件，核心是为后续磨抛、观察提供便利并保障检测精度。一是适配磨抛机、显微镜的标准装夹尺寸，避免试样打滑移位；二是包裹薄壁、脆性或尖锐试样，防止边缘崩损、组织失真，同时提升操作安全性，避免手部划伤；三是让待磨面与镶嵌料齐平，保证磨抛受力均匀，获得平整光洁的观察面，确保金相组织判定准确。
（3）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500 每分钟150转，保持2分钟
抛光规格：羊绒抛光布+5um金刚石悬浮液 每分钟300转，保持4分钟

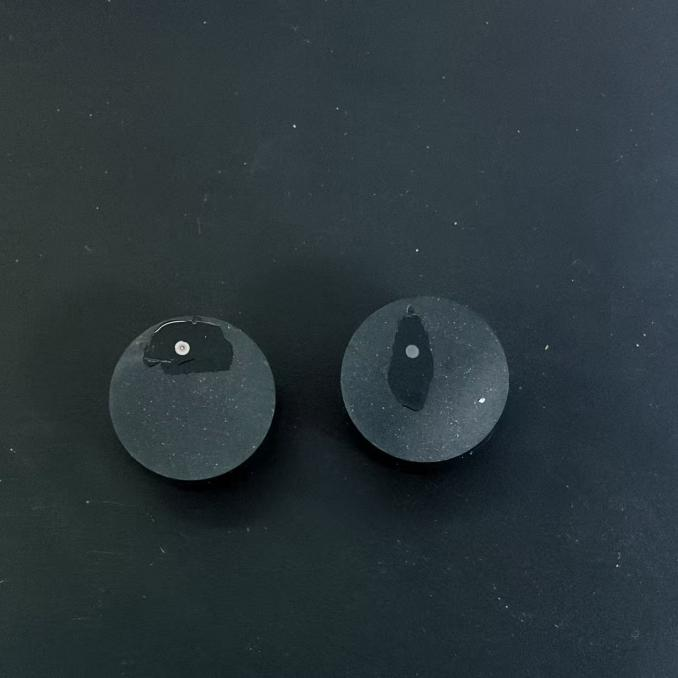

磨抛前

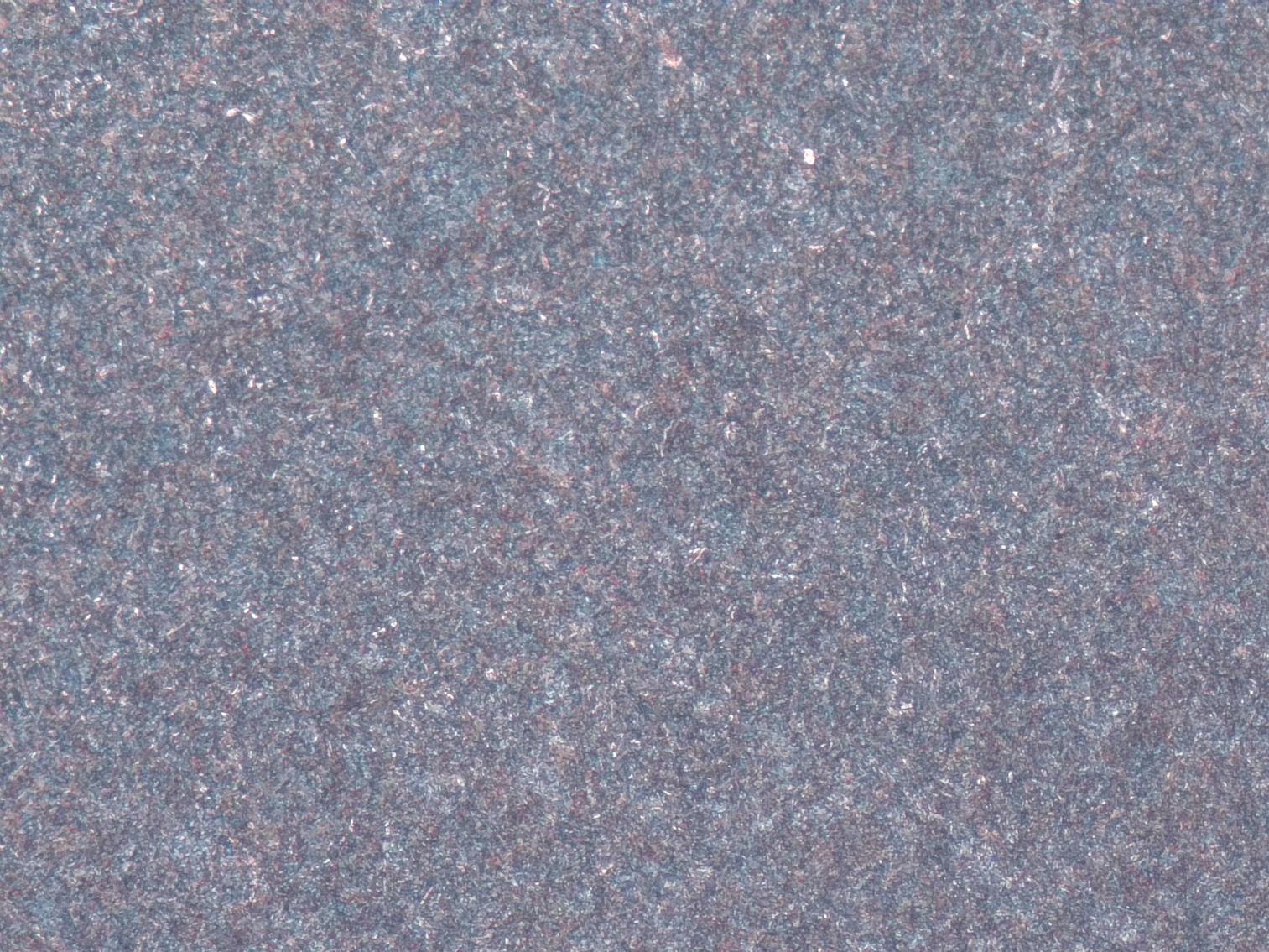

磨抛后
制样磨难度点：
1. 样品尺寸小，人工磨抛可能压力不均匀，导致产品表面有层次偏差。
2. 需配合镶嵌夹具，将样品固定“竖”着。
3. 需注意打磨砂纸目数。
4. 需控制腐蚀时间，防止过烧。
（4）观察分析
设 备：BM7金相显微镜
参数配置：目镜:高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

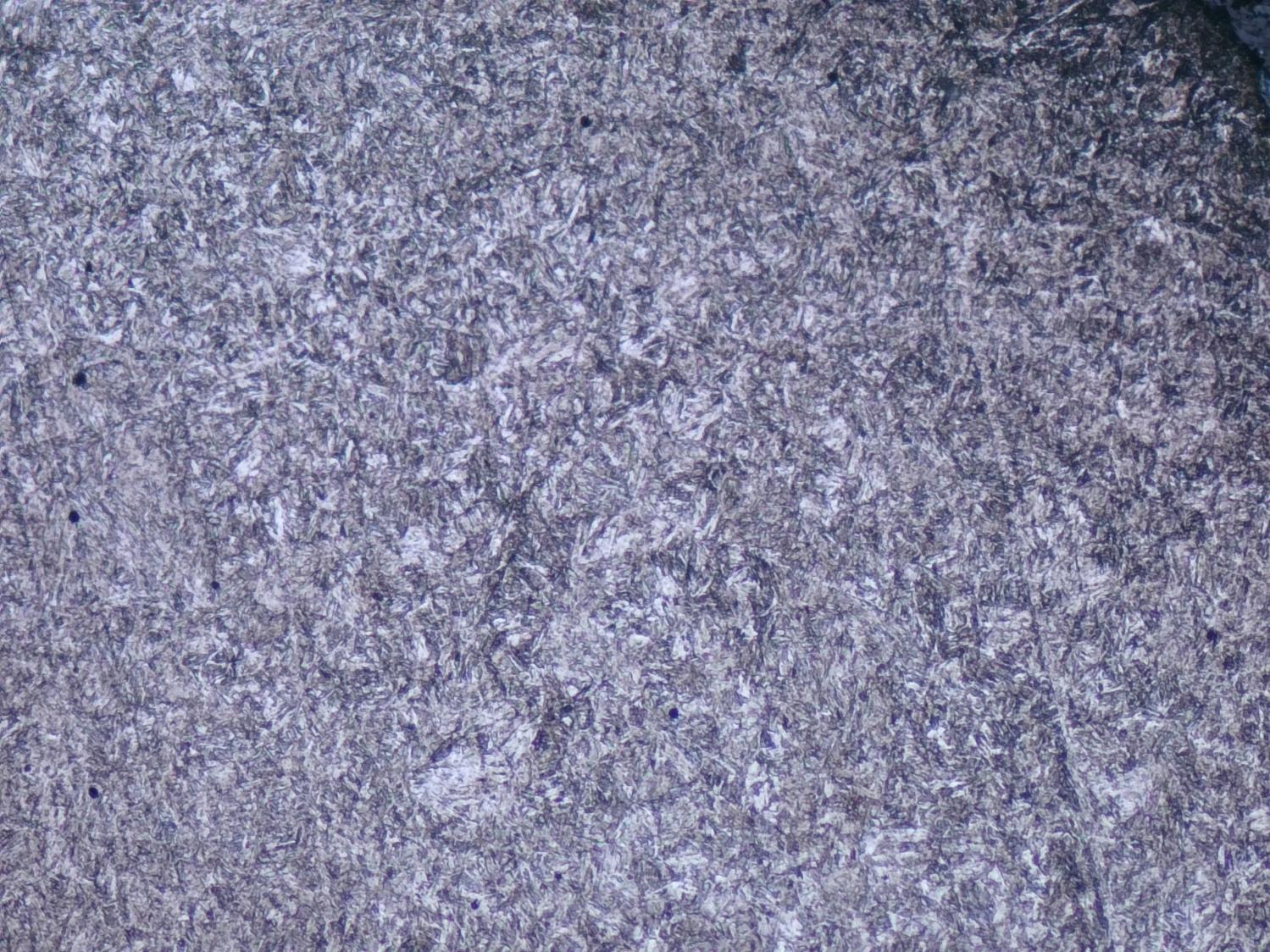

一号样品100X镜头下腐蚀效果
二号样品100X镜头下腐蚀效果
小结
1. 淬火 + 低温回火得到回火马氏体，内应力已消除 30%~50%；仅淬火为淬火马氏体，残留大量内应力与不稳定组织。
2. 淬火 + 低温回火在保持高硬度的同时脆性显著降低，安全可靠；仅淬火硬度极高但脆性极大，易脆断，无法直接使用。
3. 淬火 + 低温回火是螺丝成品的标准热处理状态；仅淬火属于生产中间工序，非最终产品交付。
