扇出型晶圆级封装（Fan-Out Wafer-Level Packaging，FOWLP）凭借其无基板、薄型化、高密度布线的技术特点，已广泛应用于移动终端、可穿戴设备、高性能计算及汽车电子等领域。然而，随着封装结构日趋复杂、集成度持续攀升，分层（Delamination）问题成为制约FOWLP良率与长期可靠性的主要失效模式之一。如何快速识别分层根因、有效优化工艺参数，是封装工程领域持续关注的课题。
3D表面形貌分析技术作为一种非接触式、高分辨率的表面表征手段，能够从微观尺度揭示分层缺陷的形貌特征与演化规律，为工艺改进提供有力的数据支撑。
FOWLP工艺涵盖晶圆重构、塑封、重布线层（RDL）制造、焊球植球等多个环节，涉及硅芯片、环氧塑封料、聚酰亚胺、金属布线等多种材料体系。由于各材料间热膨胀系数（CTE）存在显著差异，在固化、回流焊及后续温度循环过程中，界面处会积累较大的热机械应力，进而引发分层。
分层常见于以下几类界面：
塑封料与芯片/钝化层界面：塑封料固化收缩及热膨胀不匹配，导致界面粘附力下降；
重布线层金属与介电层界面：反复热循环下金属层与聚酰亚胺层膨胀收缩不同步，产生剥离；
焊球与RDL焊盘界面：热应力与机械应力集中，造成焊球开裂或界面脱离。
传统检测手段如超声波扫描显微镜（SAM）能够定位分层区域，但难以提供界面形貌的三维量化信息；扫描电子显微镜（SEM）虽可获取高分辨率断面图像，但属于破坏性分析且视场有限。因此，亟需一种既能保留样品完整性、又能实现大面积三维量化表征的分析方法。
3D表面形貌分析通过光学干涉、共聚焦成像或白光干涉等原理，对样品表面进行非接触式逐点或全场扫描，重建出纳米至微米级分辨率的三维形貌数据。其核心优势包括：
非接触、无损检测：光学测量方式不会对封装样品表面造成损伤，适合失效分析中的样品保留与后续交叉验证。
高纵向分辨率：纵向分辨率可达纳米量级，能够灵敏捕捉界面剥离初期的微小高度变化和表面起伏。

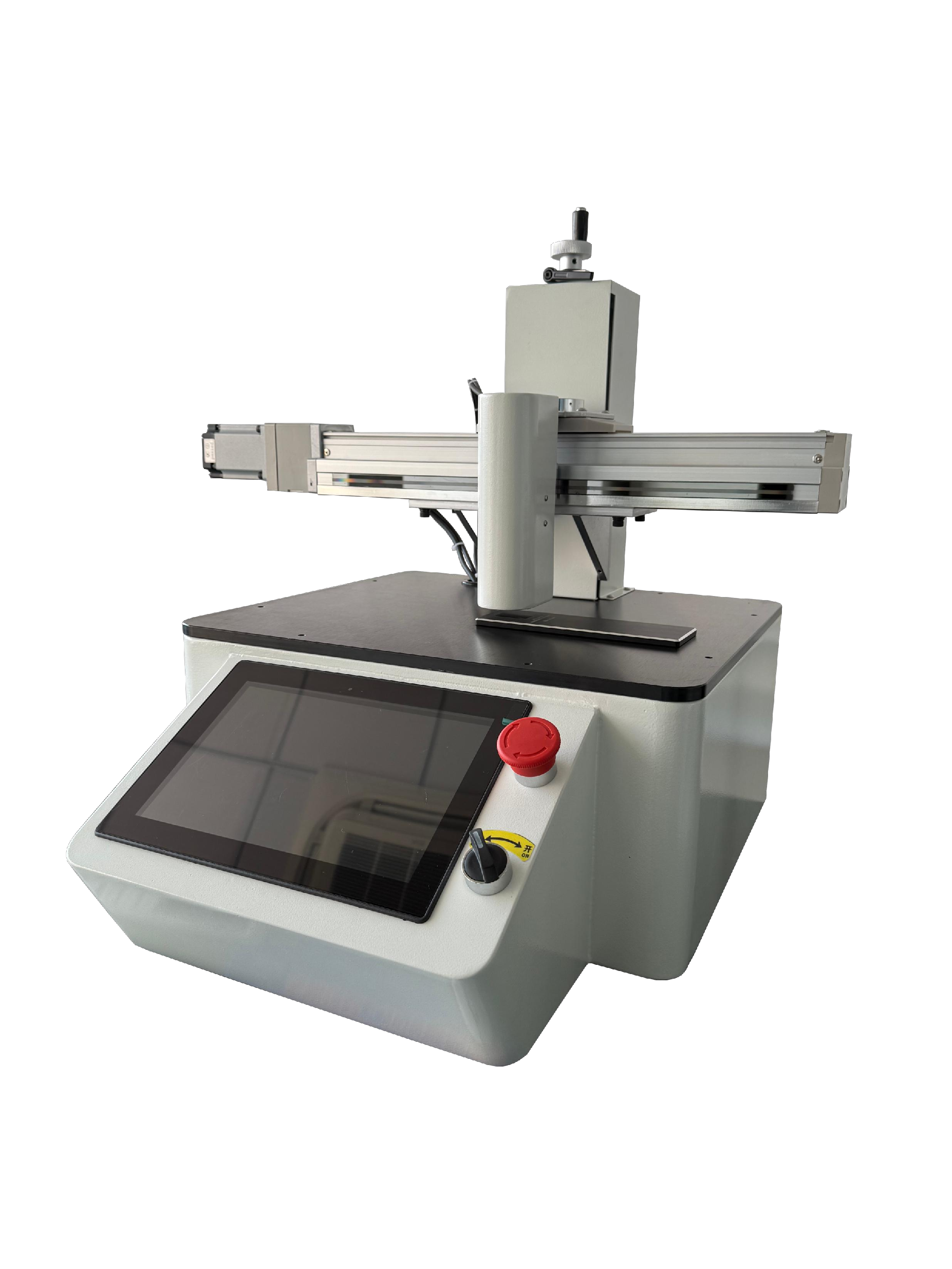

大面积快速扫描：相较逐点测量的探针式方法，光学3D形貌仪可在较短时间内完成毫米乃至厘米级区域的全场扫描，兼顾效率与覆盖面。
丰富的量化参数：除直观的三维形貌图外，还可提取粗糙度（Ra、Rq）、台阶高度、体积、倾斜度等多种表面参数，为分层程度评估提供多维度数据。
对失效样品进行解封装处理后，利用3D表面形貌仪对暴露的分层界面进行扫描，可清晰呈现剥离区域的三维轮廓。通过分析界面残留物的分布形态与高度差异，判断分层发生在哪一侧界面（如芯片侧或塑封料侧），为粘附力改善提供方向性依据。
借助三维数据可精确测量分层区域的面积、深度及体积，建立分层严重程度与工艺条件（如固化温度、升温速率、塑封料类型）之间的关联关系。这种量化分析方式相较传统的"有/无"定性判定，能够更细腻地反映工艺窗口变化对可靠性的影响。
在新材料导入或工艺参数调整前，利用3D形貌分析建立界面形貌的基线数据；在可靠性试验（如温度循环、高温高湿）后再次测量同一区域或同类样品，通过前后对比直观评估界面退化程度，辅助筛选稳健的工艺方案。
晶圆翘曲是FOWLP中引发分层的另一重要因素。3D形貌仪可测量重构晶圆的整体翘曲形态与局部曲率分布，结合有限元仿真数据，分析翘曲应力集中区域与实际分层位置的对应关系，为结构设计与材料选型提供参考。
将3D表面形貌分析融入FOWLP工艺开发与质量控制流程，可构建如下闭环改善路径：
失效样品分析：对产线检出的分层不良品进行3D形貌扫描，定位失效模式与失效位置；
根因追溯：结合形貌特征与工艺记录，追溯引发分层的关键工序与参数偏差；
DOE验证：针对识别出的关键参数设计试验矩阵，利用3D形貌数据作为评价响应量，筛选较优参数组合；
来料与过程监控：对关键材料（如塑封料固化后表面、RDL金属层表面）建立3D形貌检验标准，实现过程质量的量化管控。
苏州恒商工业设备有限公司深耕光学测量与无损检测领域多年，具备丰富的3D表面形貌分析仪器选型与应用经验。我们能够为半导体封装客户提供从设备选型、方案搭建到应用培训的全流程技术支持，助力客户建立完善的分层失效分析能力。
无论是研发阶段的失效机理探索，还是量产阶段的过程质量监控，恒商工业都将以专业的技术积累与完善的服务体系，与广大封装行业客户携手共进，持续提升产品良率与可靠性。
如您有3D表面形貌分析或相关检测需求，欢迎联系我们获取详细方案。
