样品详情：

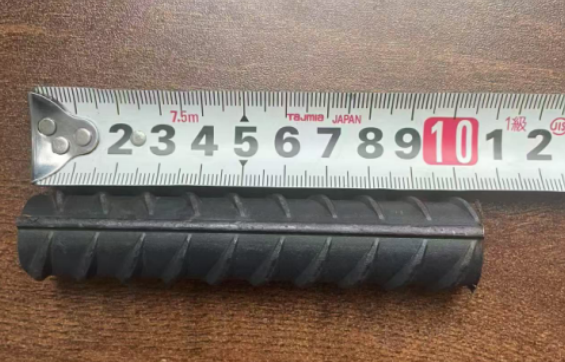

螺纹钢 rebar
螺纹钢（热轧带肋钢筋）是表面带有螺旋形或人字形肋纹的建筑用钢材，通过热轧工艺制成，主要用于增强混凝土结构的抗拉强度，防止开裂。其肋纹设计显著提升与混凝土的粘结力，确保受力均匀。按强度分为HRB335、HRB400、HRB500等牌号（数字代表屈服强度，单位MPa），其中HRB400（Ⅲ级钢）为中国主流型号。相比光圆钢筋，螺纹钢具有更高承载力和抗震性能，广泛应用于房屋、桥梁、隧道等钢筋混凝土工程。使用时需符合国家标准（如GB/T 1499.2），并注意防锈处理以保证耐久性，是现代建筑不可或缺的关键材料。
检测要求：金相评定级别GB/T 1499.2-2024 颗粒面积百分比＞95 %。
检测流程：切割➡研磨➡抛光➡金相显微镜观察分析。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速：500~5000r/min
功率：15kW
尺寸：820x735x435mm

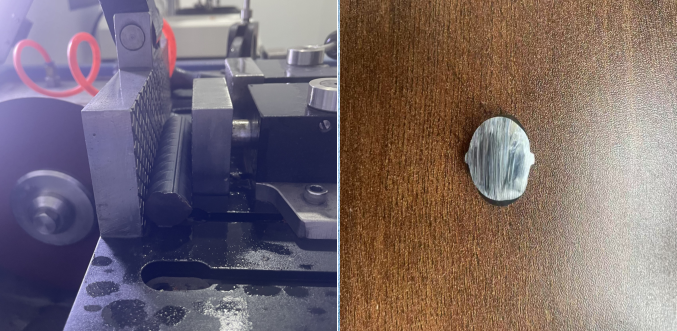

切割前（左）/后（右）
切割的主要目的：
将样品切割成标准尺寸并进行镶嵌，主要是为了保证样品在磨抛和观察过程中的稳定性和一致性。
标准尺寸便于固定和操作，避免因形状不规则导致磨抛不均或边缘崩裂；镶嵌则能保护样品边缘，维持观察面的完整性，同时提高制样效率。此外，标准化的样品尺寸更适配显微镜的焦距和载物台要求，确保成像清晰，从而提升金相分析的准确性和可重复性。
（2）热压镶嵌
设 备：ZXQ-2自动镶嵌机
模套规格： Φ25mm，Φ30mm，Φ45mm（任选其一）
参数配置：加热功率：450-1000 W
输入电源：单相 AC220V 50Hz
尺 寸：350 mmx450 mmx470 mm
金相样品镶嵌的主要目的
保护边缘、便于制样并提高分析准确性。通过树脂包埋，可固定脆弱或微小样品，防止磨抛时边缘崩裂；标准化尺寸适配设备，确保磨抛均匀；还能填充孔隙（如涂层、多孔材料），避免划痕或假象。此外，镶嵌后更易操作，提升制样效率，尤其适合自动化流程，最终保障显微观察的清晰度和数据可靠性。
（3）研磨抛光
设 备：ZMP-2全自动磨抛机
模套规格： Φ250mm（可订制）
参数配置：磨抛盘转速：50-1000r／min（无级调速） 150、300r／min（两级定速）
磨抛头转速：50-150r／min（无级调速）
制样直径：Φ30mm（可定制）
金相制样中打磨抛光的目的：
消除切割痕迹和变形层，逐步细化样品表面至镜面状态，以暴露材料真实的显微组织。通过去除划痕和损伤，避免观测假象，确保晶界、相组成等细节清晰可见，为显微镜分析提供平整、无干扰的观测面，从而获得准确的金相结构信息

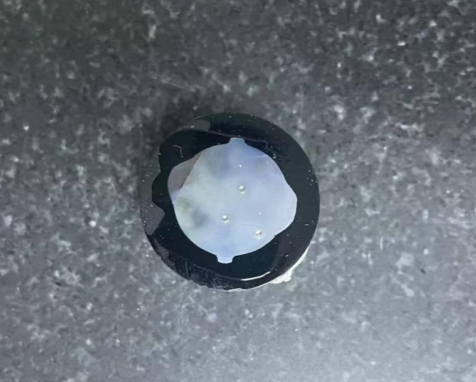

打磨抛光效果图
（4）观察分析
设 备：BM8研究级倒置金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：反射明暗场照明器亮度可调，带偏光装置／滤光片
软 件：金相检验系统2025

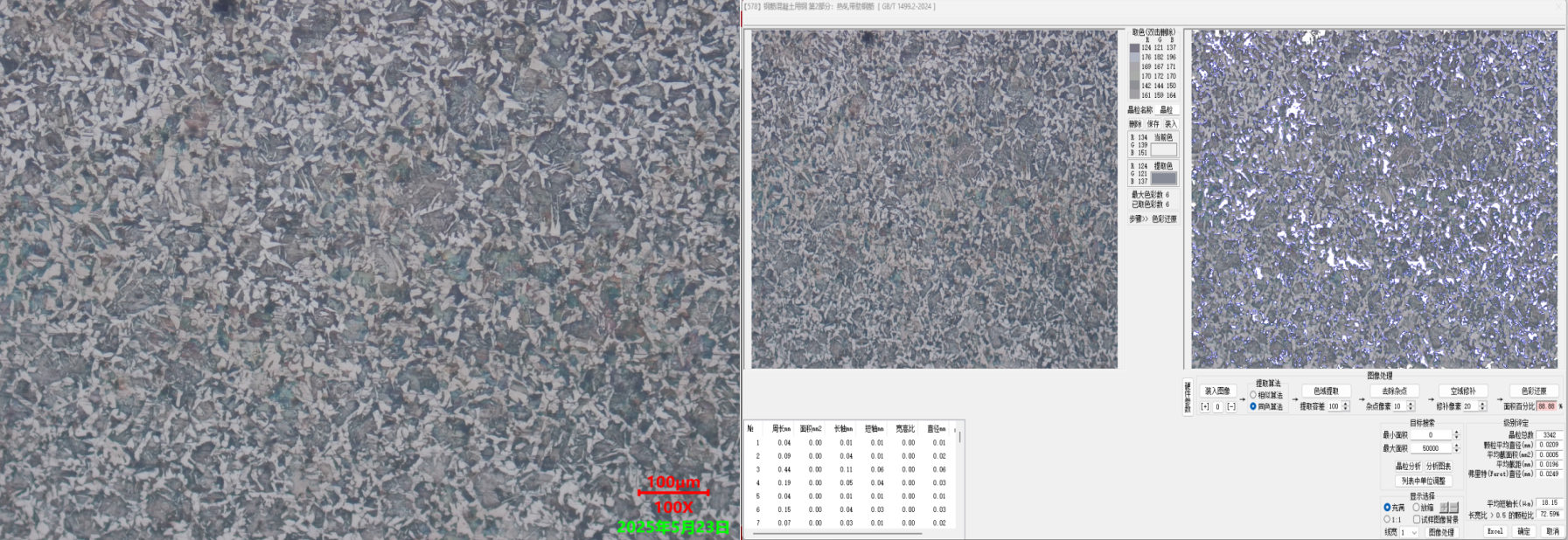

nodular cast iron 明场100X效果图（左图）；
金相软件自动评定级别界面（右图）

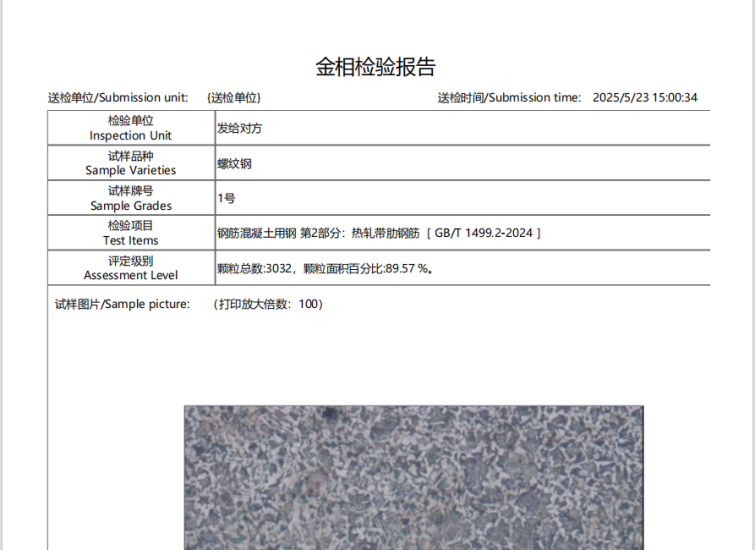

评定级别生成报告
螺纹钢评定金相级别的目的：
评价螺纹钢金相级别的核心目的是通过分析显微组织（如晶粒度、珠光体/铁素体比例、夹杂物等），判定其内部质量与性能优劣，确保材料符合强度、韧性等力学指标要求，验证热轧及冷却工艺合理性，识别夹杂物或异常组织（如魏氏体）等缺陷，从而满足国家标准（如GB/T 1499.2）并预防潜在失效风险，是保障螺纹钢安全性与耐久性的关键质量控制环节。
小结
1.产品分析金相评定级别GB/T 1499.2-2024 颗粒面积百分比＞95 %，不符合出厂标准。
2.加工建议：
（1）工艺参数核查：检查加热温度、轧制速度、终轧温度及冷却速率（如穿 水冷却工艺）是否偏离标准。
（2）提高重轧温度，避免过低导致异常组织。
（3）添加微量合金元素V.NB，促进细晶强化。
