样品详情：

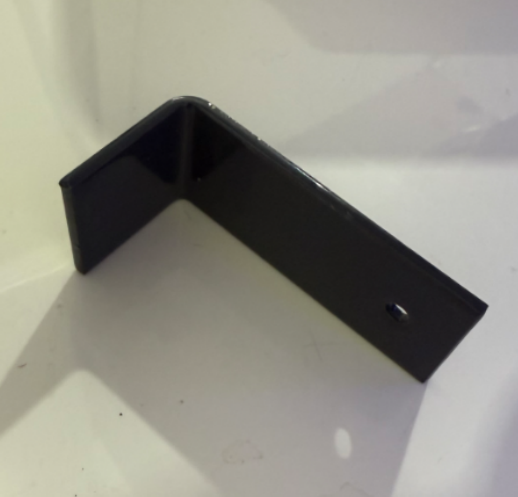

钣金喷漆零件
检测要求：金相显微镜放大观察喷漆层厚度。
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

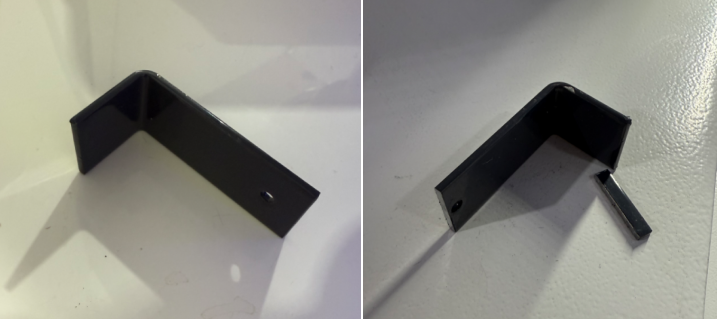

切割前（左）/后（右）
(2)热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：3min

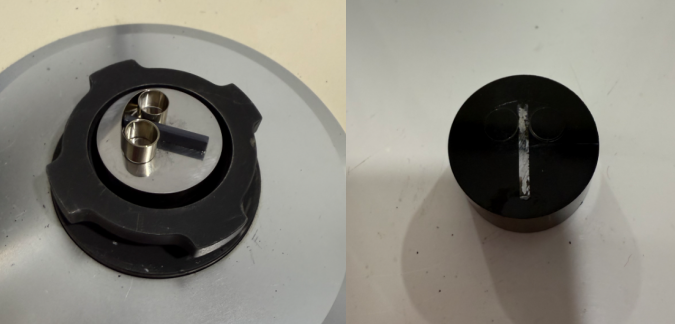

镶嵌前（左）/后（右）
（3）研磨抛光

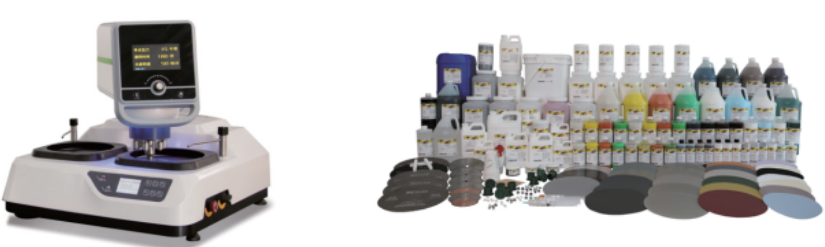

设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液
效果对比图

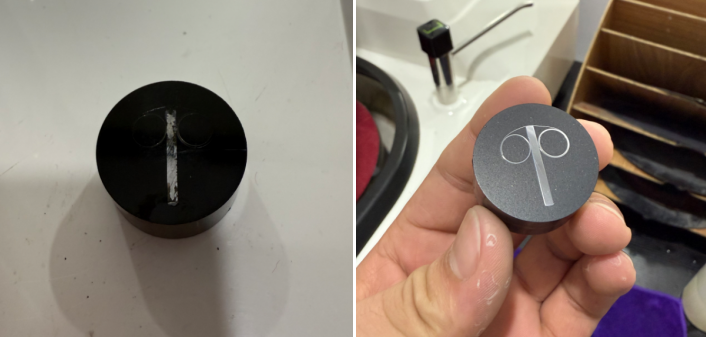

打磨抛光前（左）/后（右）
（4）观察分析

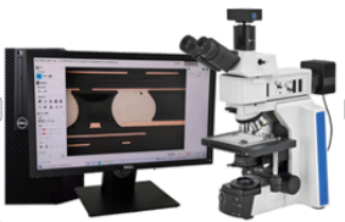

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件
分析效果图片

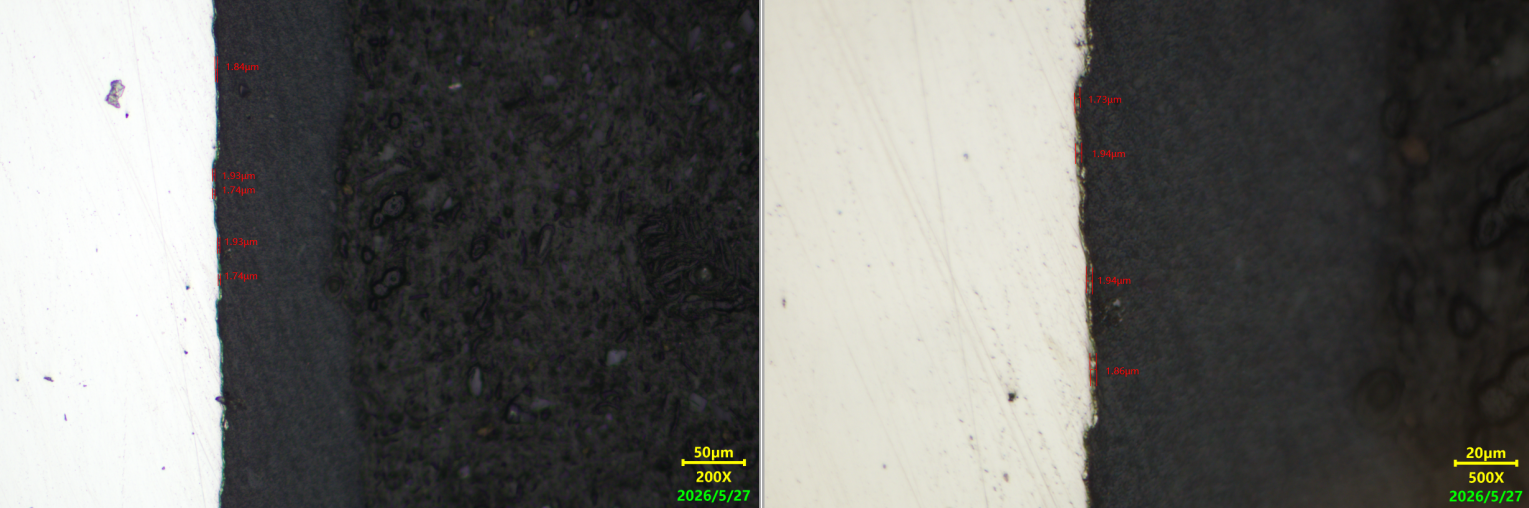

200倍放大测量（左图）；500倍放大测量（右图）
小结
本次对钣金件喷漆层截面厚度的显微测量，9个测点数据分布在1.73–1.94μm 之间，平均厚度约1.85μm，整体厚度均匀性较好。
