样品详情：

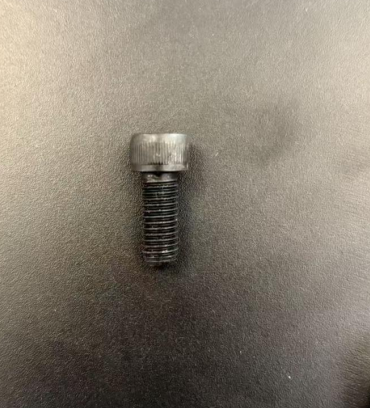

杯头螺丝。这是一款适配实验室精密设备的高强度内六角圆柱头螺丝，采用优质合金钢经调质处理，抗拉强度与硬度远高于普通碳钢螺丝，能承受高频力学测试的持续震动而不松动。其核心区别在于内六角驱动结构，相比十字 / 一字螺丝可传递更大扭矩，配合冷镦成型的高精度螺纹，安装时不易滑丝且受力更均匀，圆柱头设计还能保证设备表面平整，完美契合金相夹具、硬度计等对连接稳定性与装配精度要求严苛的场景。
检测要求：放大观察情况，分析金相质量。
检测流程：切割➡研磨➡抛光➡观察➡测量。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

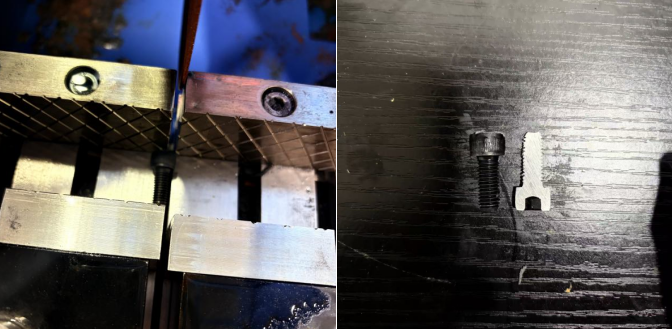

切割前（左）/后（右）
使用“金相切割机”的原因：
金相切割机是为保护材料原始组织而生的专用设备，核心区别在于它通过低速精密切割与冷却润滑系统，能有效避免角磨机高速磨削产生的高温导致金属组织烧伤、相变或表面硬化，同时其精密夹具可确保切割面平整、无塑性变形，为后续镶嵌和研磨提供合格试样，而角磨机仅适用于粗加工，无法满足金相分析对组织真实性的严苛要求。
（2）热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min

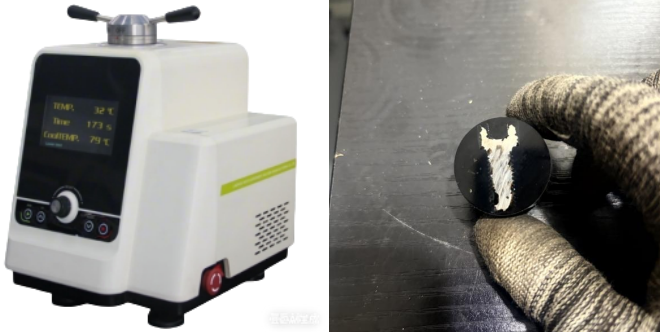

镶嵌前（左）/后（右）
使用“冷镶嵌”的原因：
选择金相镶嵌方法的核心依据是试样的材质特性、几何尺寸及后续检测需求：耐热性好的硬质块状试样（如淬火钢）优先选热镶嵌，其通过高温高压成型，效率高、成本低且镶嵌料硬度高，便于后续研磨；而不耐热、软质、脆性或细小异形试样（如铝合金、金属丝、陶瓷），以及需保护边缘、避免组织相变或进行电镜导电检测的，必须选冷镶嵌，其室温固化无热影响，可灵活定位试样，还能选用导电胶满足特殊检测需求。
（3）研磨抛光腐蚀
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+5um金刚石悬浮液
步骤 | 1 | 2 | 3 | 4 | 5 |
砂纸目数 | 180目 | 400目 | 800目 | 1500目 | 丝绸抛光布 |
磨盘转速 | 150 | 150 | 150 | 150 | 300 |
润滑液 | 水 | 水 | 水 | 水 | 5um金刚石 |
时间 | 60 | 60 | 60 | 60 | 120 |
磨抛参数，仅供参考
磨抛效果变化图

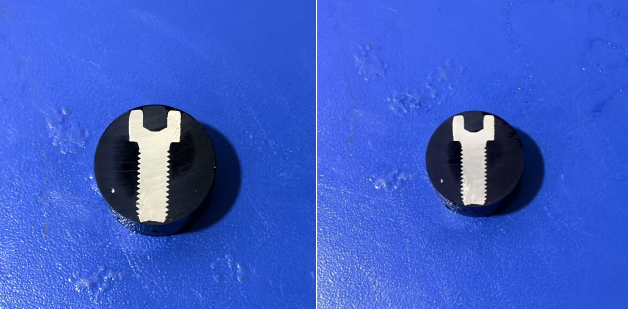

180目磨抛后（左）； 400目磨抛后（右）

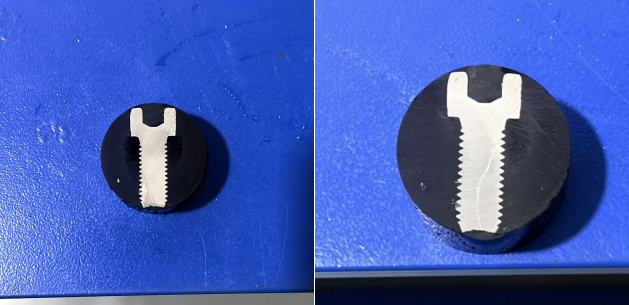

800目磨抛后（左）； 1500目磨抛后（右）

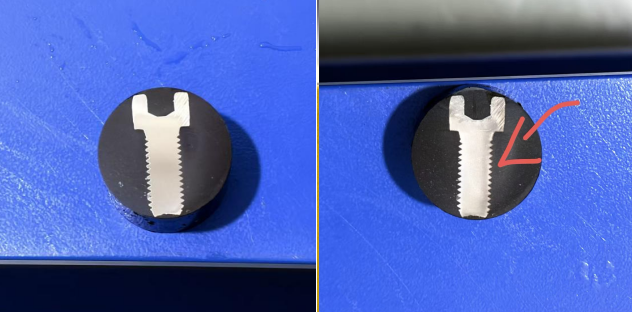

抛光后，表面达成镜面效果（左） ； 腐蚀后，可见腐蚀区域差异（右）
（4）观察分析
设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

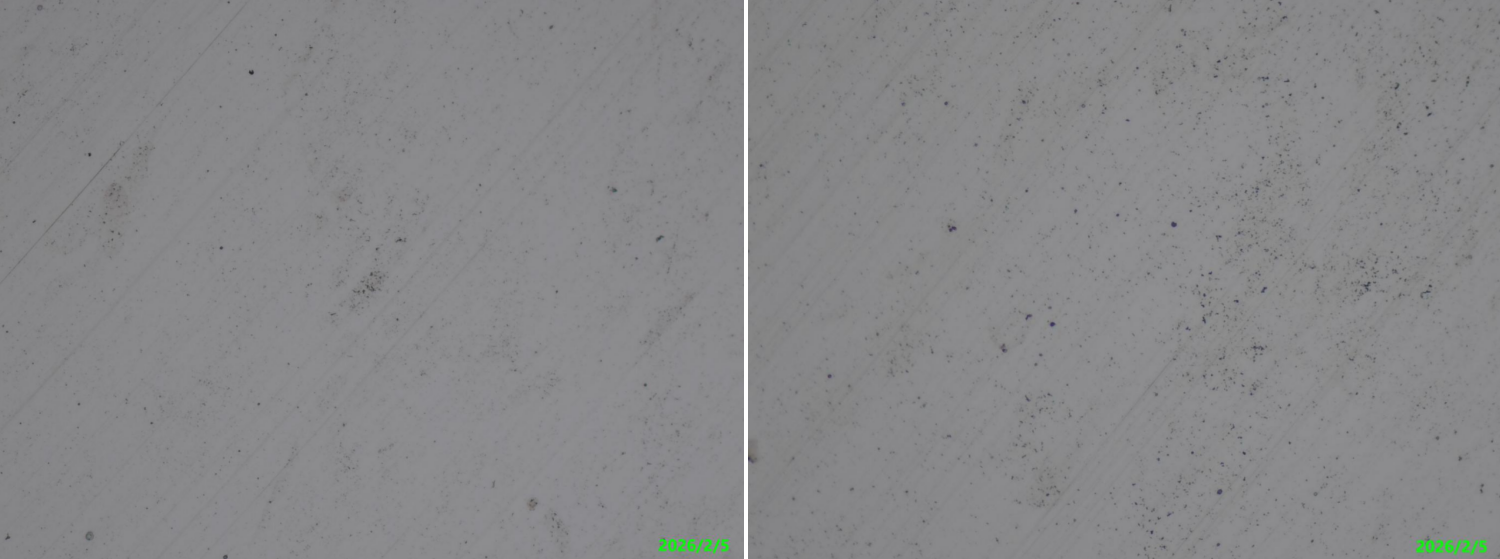

100X未腐蚀表面（左）；200X未腐蚀表面

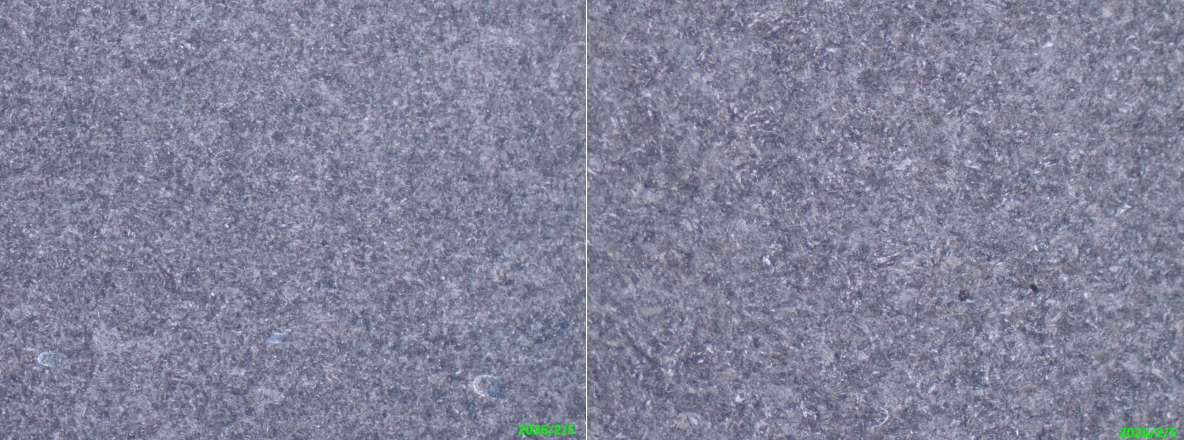

100X腐蚀后表面（左）；200X腐蚀后表面（右）
小结
酸酒精作为碳钢的经典腐蚀剂，主要腐蚀晶界和珠光体中的铁素体相，从而将两种组织区分开来。
图片中大片均匀分布的浅白色区域是铁素体。它是螺丝中的 “软相”，提供了材料的塑性和韧性，保证螺丝在拧紧时不会脆断。弥散分布的细小黑色斑点或团块是珠光体。它是铁素体和渗碳体的层片状混合物，是螺丝中的 “硬相”，提供了强度和硬度，确保螺丝的抗拉强度和耐磨性。
符合评级标准：GB/T 6394-2017（截点法 / 比较法）中8.0级结果。
