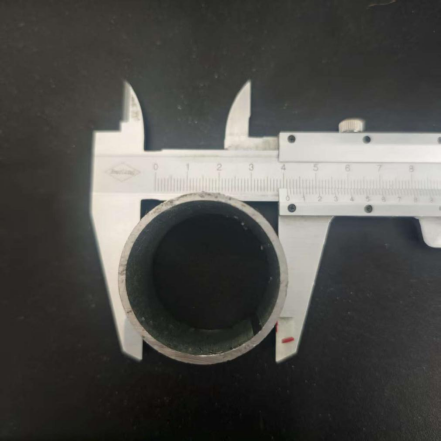

样品详情：
焊接产品 Welding products
检测要求：放大观察焊接位置组织情况，分析焊缝的熔深熔宽。
检测流程：切割➡研磨➡抛光➡腐蚀➡观察。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机工作直径：Φ60mm
参数配置：转速：500~5000r/min
功率：15kW
尺寸：820x735x435mm

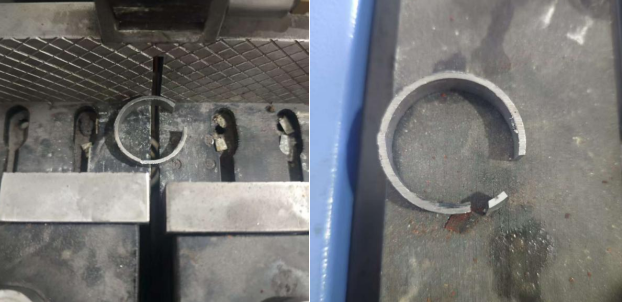

切割前（左图）/后（右图）
切割的主要目的：
将样品切割成标准尺寸并进行镶嵌，主要是为了保证样品在磨抛和观察过程中的稳定性和一致性。
标准尺寸便于固定和操作，避免因形状不规则导致磨抛不均或边缘崩裂；镶嵌则能保护样品边缘，维持观察面的完整性，同时提高制样效率。此外，标准化的样品尺寸更适配显微镜的焦距和载物台要求，确保成像清晰，从而提升焊缝分析的准确性和可重复性。
（2）热压镶嵌
设 备：ZXQ-2自动镶嵌机
模套规格： Φ25mm，Φ30mm，Φ45mm（任选其一）
参数配置：加热功率：450-1000 W
输入电源：单相 AC220V 50Hz
尺 寸：350 mmx450 mmx470 mm

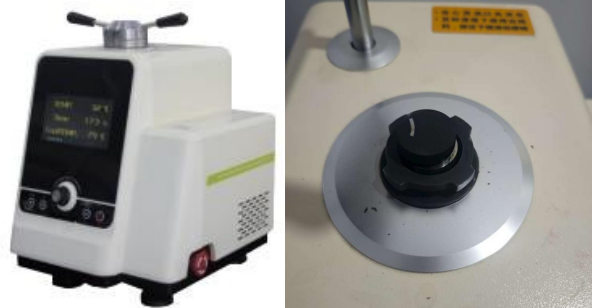

镶嵌设备（左图）；镶嵌后（右图）
样品镶嵌的主要目的：
保护边缘、便于制样并提高分析准确性。通过树脂包埋，可固定脆弱或微小样品，防止磨抛时边缘崩裂；标准化尺寸适配设备，确保磨抛均匀；还能填充孔隙（如涂层、多孔材料），避免划痕或假象。此外，镶嵌后更易操作，提升制样效率，尤其适合自动化流程，最终保障显微观察的清晰度和数据可靠性。
（3）研磨抛光腐蚀

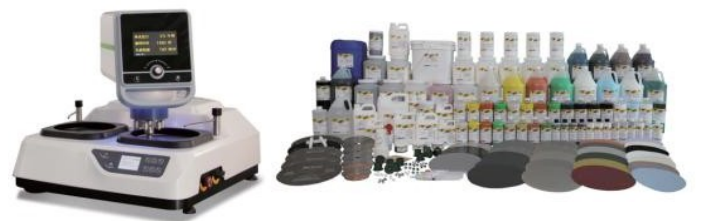

设 备：ZMP-2全自动磨抛机
模套规格： Φ250mm（可订制）
参数配置：磨抛盘转速：50-1000r／min（无级调速） 150、300r／min（两级定速）
磨抛头转速：50-150r／min（无级调速）
制样直径：Φ30mm（可定制）
制样中腐蚀的目的：
焊缝熔深需要通过腐蚀来清晰显示焊缝横截面的熔合线、热影响区和母材界限，以便测量熔深、检测内部缺陷（如气孔、裂纹）、区分组织差异，并评估焊接质量和工艺参数是否达标。
打磨抛光腐蚀效果图
（4）观察分析
设 备：BM5 正置金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 2.5X、5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调带滤色片，斜照明装置
软 件：imageView图像软件
25X效果图
小结
测量两侧厚度为20.8MM与21.9MM，不符合标准。
