样品详情：

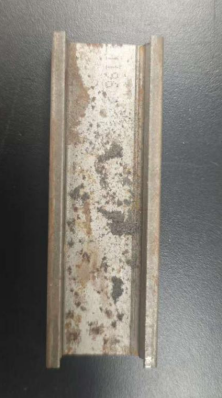

导轨。金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载， 同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
检测要求：金相显微镜放大观察淬火位置组织情况。
检测流程：切割➡研磨➡抛光➡腐蚀➡观察。
样品制备流程
（1）样品切割
设 备：ZQG-60S 自动精密切割机
工作直径：Φ60mm
切割参数：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

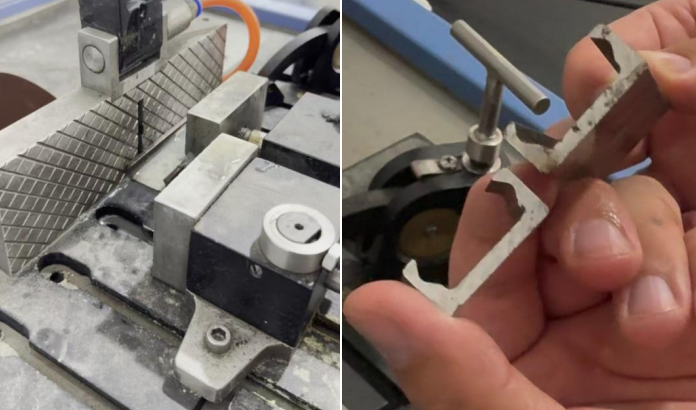

切割前（左）/后（右）
切割的主要目的：
1. 将样品切割成标准尺寸并进行镶嵌，主要是为了保证样品在磨抛和观察过程中的稳定性和一致性。
2. 标准尺寸便于固定和操作，避免因形状不规则导致磨抛不均或边缘崩裂；镶嵌则能保护样品边缘，维持观察面的完整性，同时提高制样效率。此外，标准化的样品尺寸更适配显微镜的焦距和载物台要求，确保成像清晰，从而提升焊缝分析的准确性和可重复性。
(2)热压镶嵌

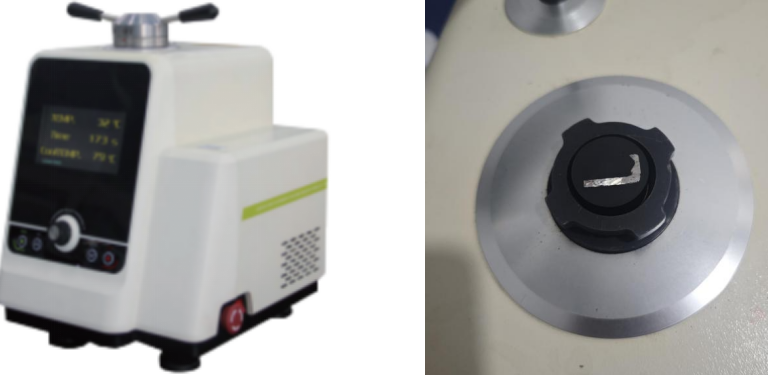

设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min
样品镶嵌的主要目的：
保护边缘、便于制样并提高分析准确性。通过树脂包埋，可固定脆弱或微小样品，防止磨抛时边缘崩裂；标准化尺寸适配设备，确保磨抛均匀；还能填充孔隙（如涂层、多孔材料），避免划痕或假象。此外，镶嵌后更易操作，提升制样效率，尤其适合自动化流程，最终保障显微观察的清晰度和数据可靠性。
（3）研磨抛光

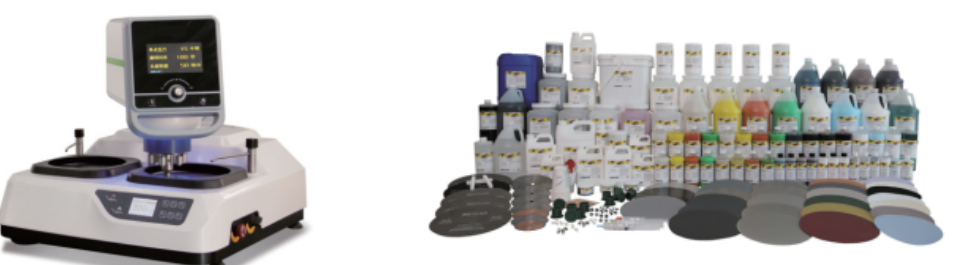

设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液
（4）金相腐蚀
腐蚀处理是通过化学或电解方法显淬火的微观组织，使晶界、相结构和缺陷（如气孔、裂纹）清晰可见，便于金相分析，从而准确评估淬火质量和热处理效果，确保淬火性能达标。这是检测淬火工艺可靠性的关键步骤。
打磨 抛光腐蚀效果图
淬火区域清晰可见
（5）观察分析

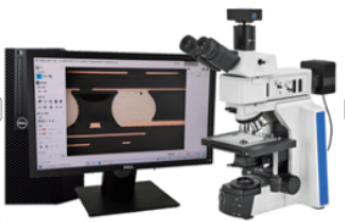

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

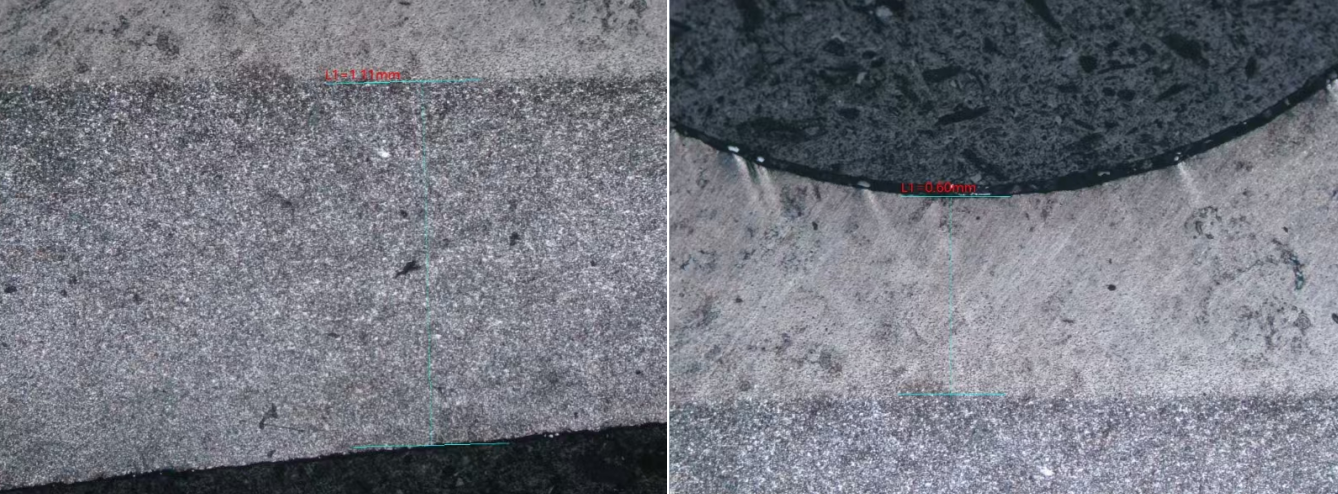

100X镜头下基体区效果（原始珠光体+铁素体） 左图
100X镜头下淬火区效果（可见明显马氏体转变组织） 右图
小结
淬火分隔明显：明确点出淬火后形成的分隔区域（如淬火区与基体区区）边界清晰可辨，这是淬火成功的重要视觉和性能指标。
厚度达标：清晰表明产品的厚度测量结果满足设计或规范要求。
经检验，产品淬火效果良好，淬火分隔线清晰明显，表明热处理工艺控制得当；同时，产品整体厚度均符合既定规格要求。两项关键指标均达到预期标准。
