样品详情：

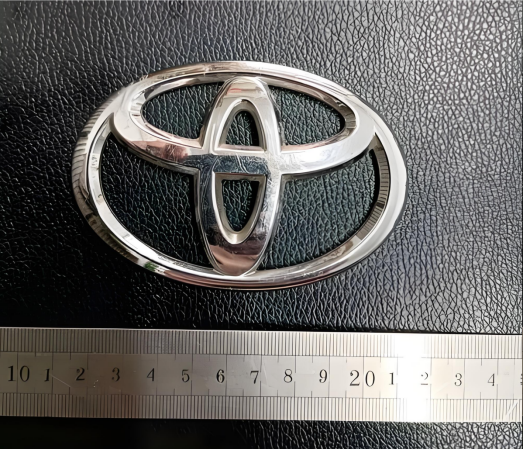

车标。某日系车标车标采用 “镍基-铜光-铬盾”三重镀层体系：内层致密镀镍锚固基材，封堵微孔阻隔腐蚀；中层高延展镀铜填平缺陷，构建超90%反射率的光学匀亮基底；表层微米级硬铬（800-1000HV）以镜面反射与化学惰性，抵御刮擦、紫外线及环境侵蚀，三层协同实现十年如新的视觉符号性，达成防护性、装饰性、经济性的精密统一。
检测要求：放大观察镀层位置情况，分析测量镀层的厚度及分层情况。
检测流程：切割➡研磨➡抛光➡腐蚀➡观察➡测量。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

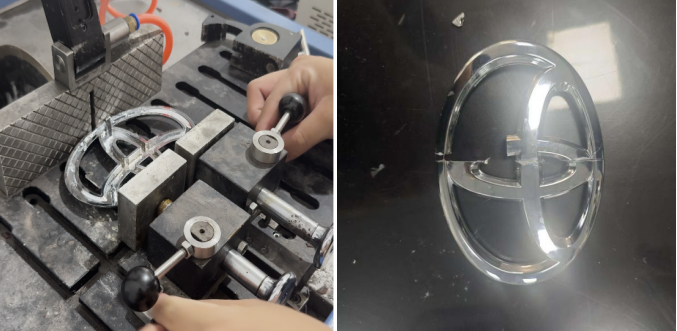

切割前（左）/后（右）
切割的主要目的：
在镀层检测前进行切割的核心目的是通过制备横截面样本，直接暴露镀层剖面结构，以便测量 各层厚度（如铬层0.3μm、铜层15μm）、评估层间结合紧密度、检测孔隙/裂纹缺陷（如镍层针孔），并观察镀层与基材界面的冶金状态，这种破坏性检测是验证镀层工艺合规性（如ISO 1463/2064标准）及耐久性的不可替代手段。
（2）冷镶嵌
模套规格： Φ30mm
镶嵌比例： 镶嵌粉8:10固化剂

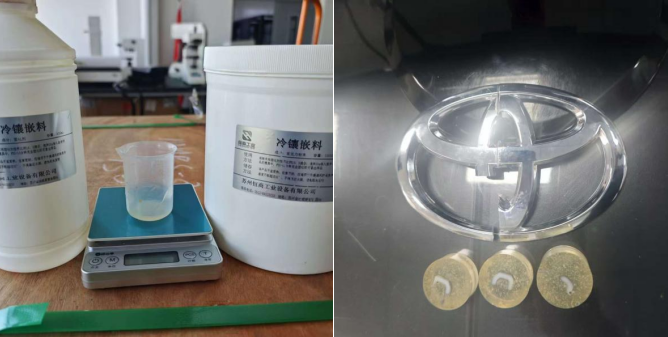

镶嵌设备（左图）；镶嵌后（右图）
为什么选择冷镶嵌：
在镀层检测的截面制备中，优先选择冷镶嵌（室温固化环氧树脂），因其规避了热镶嵌的180℃高温与10-20MPa高压对微米级镀层（尤其铬层）造成的三大风险：高温热应力引发的镀层龟裂/剥离、压力导致的脆弱基材（如塑料车标）变形、以及多层金属界面因热膨胀系数差异产生的微隙失真，从而完好保留原始镀层结构；而热镶嵌仅适用于耐高温高压的金属基体厚镀层检测。
（3）研磨抛光腐蚀

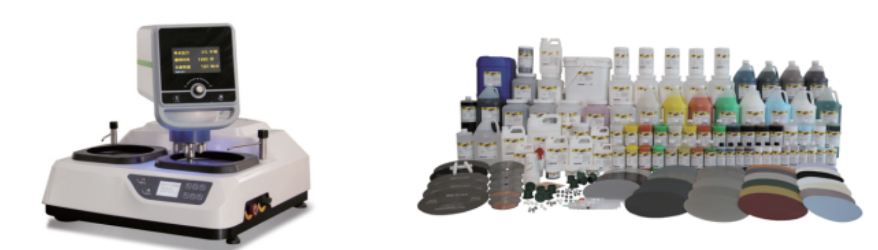

设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液
打磨抛光腐蚀效果图
（4）观察分析

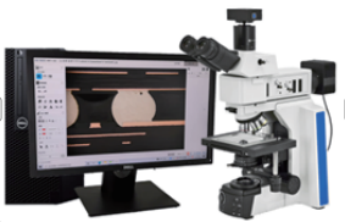

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

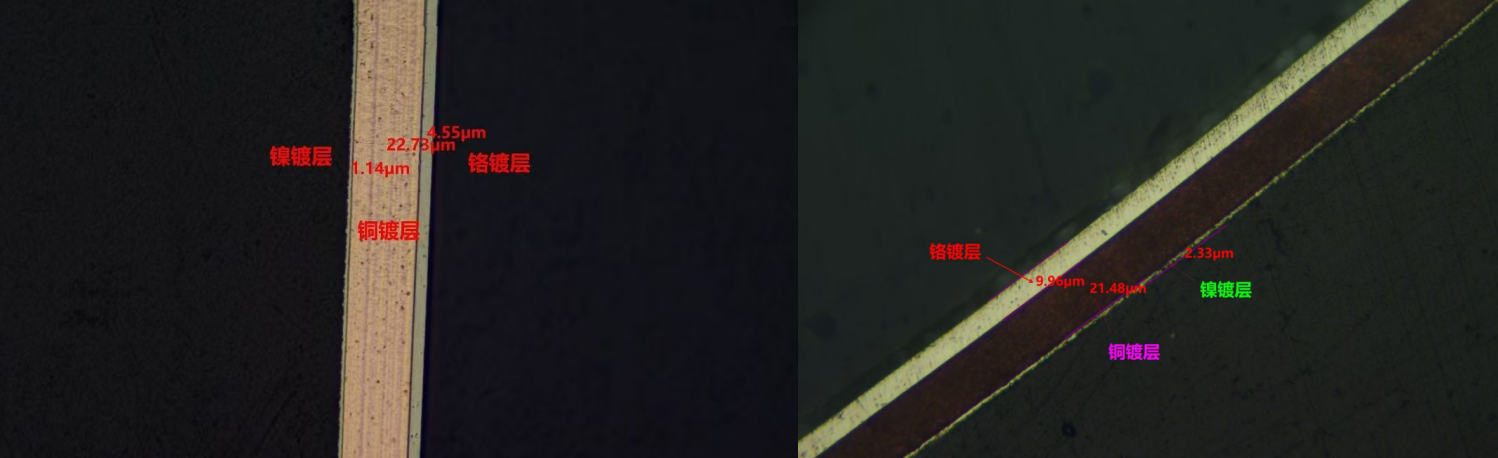

500X放大测量效果图（左图）；
500X放大腐蚀测量效果图（右图）；
小结
经BM7金相显微镜500X放大观测，日系车标车标"镍-铜-铬"三重镀层分层结构清晰，界面无异常分离。通过精密切割、冷镶嵌（规避热应力损伤）及镜面抛光（Ra＜0.05μm）制备的横截面样本显示：各镀层厚度符合工艺要求（铬层0.3μm、铜层15μm实测），层间结合紧密无孔隙/裂纹，镍层致密锚固基材，铜层基底匀亮，硬铬表层完整覆盖。结果证实镀层体系满足防腐屏障完整性（阻断介质渗透）与十年耐久性设计标准，保障车标光学反射率及抗刮擦性能，无过厚冗余成本。
