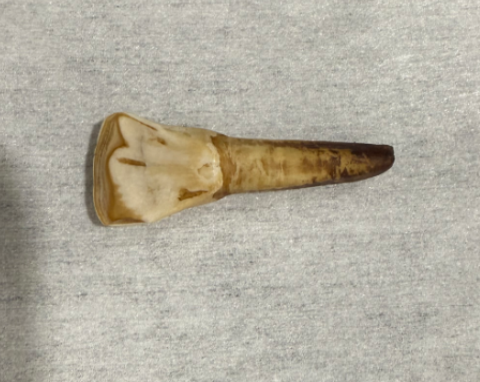

样品详情：
独特的门齿结构：牛只有下颌有 8 枚门齿（4 对），上颌无门齿，仅长有坚韧的角质齿垫；门齿分为钳齿（第 1 对）、内中间齿（第 2 对）、外中间齿（第 3 对）、隅齿（第 4 对）；采食时靠下门齿 + 上齿垫剪切草料，效率极高。
检测要求：观察牛牙齿牙本质小管是否清晰、不变形、观察层与层之间有没有分层。
开裂检测流程：取样➡镶嵌➡磨抛➡观察分析。
样品制备流程
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速3000r/min
切割片直径φ120
切割片厚度φ1mm

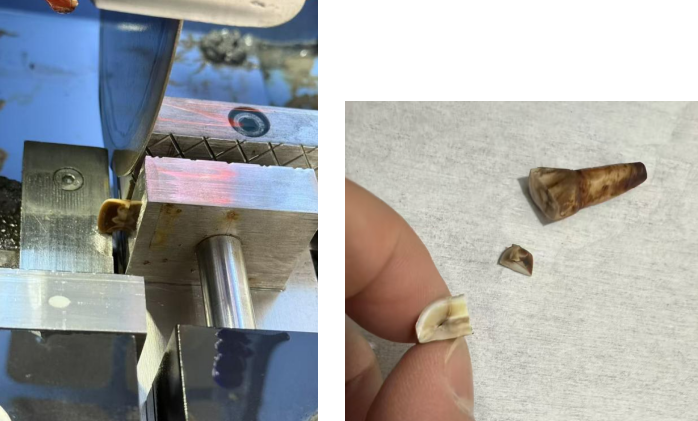

切割前（左）/后（右）
切割的难点：
组织结构软硬差异显著，牙釉质硬度高、脆性大，牙本质相对疏松，切割时易出现崩边、掉块、内部微裂纹，破坏目标观测区域完整性；
外形不规则、曲面复杂，试样难以稳定夹持，切割过程易发生滑移、偏位，难以保证切面平整与位置精度；
耐热性差，切割产热易造成牙体组织变色、变性，影响后续金相组织观察；
层状结构易损伤，进给速度或切削力控制不当会导致试样分层、起毛边，增加后续研磨抛光难度。这些因素共同导致牛牙试样切割合格率较低，对切割设备、冷却方式与操作工艺要求较高。
解决方法：
金相切割机配备金刚石专用刀片，支持低速精密切割，搭配冷却系统可降低切削温度，减少热损伤，同时准确的定位装置能保证切割截面平整，满足后续高倍观察的需求。
（2）样品镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：3min

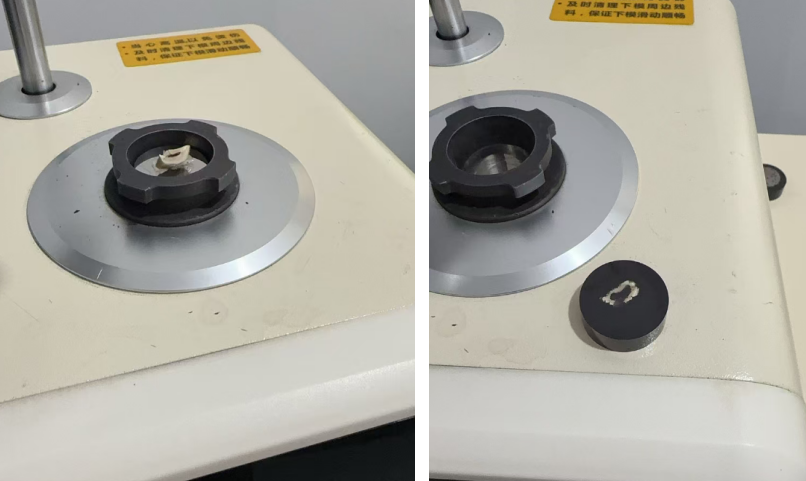

镶嵌前（左）/后（右）
样品镶嵌的主要目的：
保护边缘、便于制样并提高分析准确性,可固定脆弱或微小样品，防止磨抛时边缘崩裂；标准化尺寸适配设备，确保磨抛均匀；还能填充孔隙（如涂层、多孔材料），避免划痕或假象。此外，镶嵌后更易操作，提升制样效率，尤其适合自动化流程，最终保障显微观察的清晰度和数据可靠性。
（3）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液

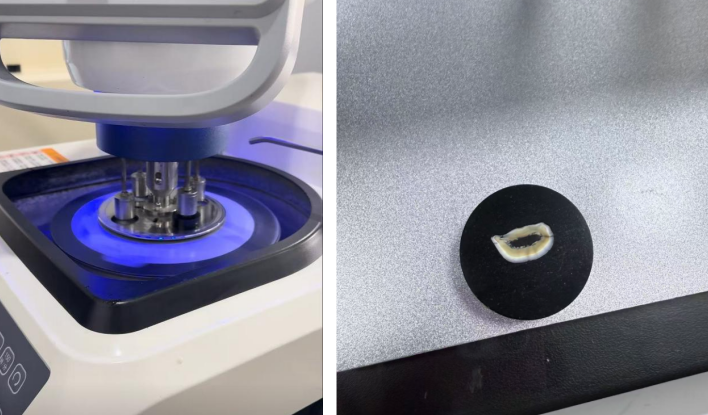

抛光中（左）；打磨抛光后（右）
磨抛的难点：
牛牙由釉质、牙本质、牙骨质三层组成，各层硬度、脆性、孔隙度相差很大，且层间结合薄弱。抛磨时容易在釉质边缘崩边、层界面产生微裂纹、牙本质小管出现划痕与变形；同时因软硬差异大，很难抛到同一平面，容易出现边缘塌角、界面缝隙、孔隙假象。
（4）观察分析
设 备：BM7显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

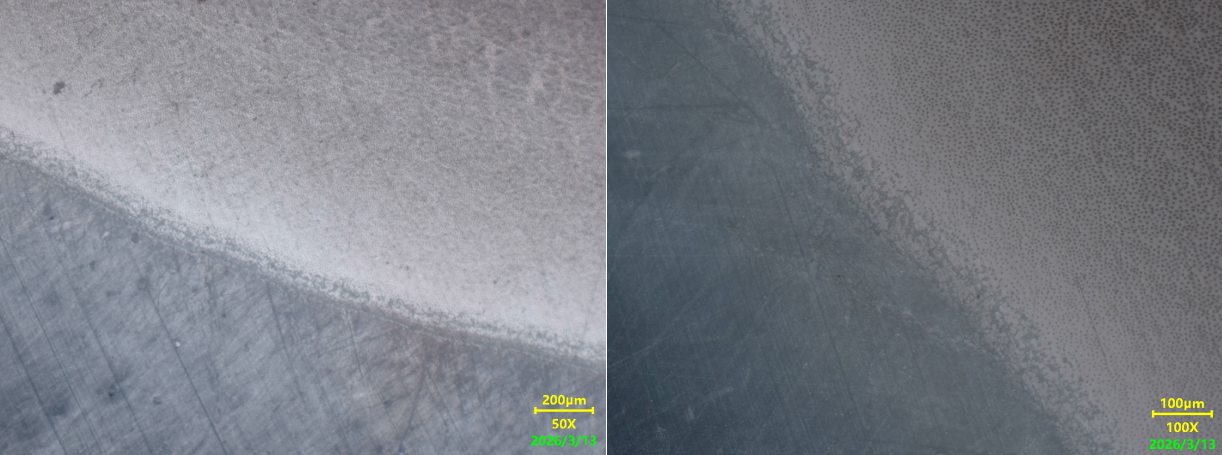

50X放大效果图（左）；100X放大效果图（右）

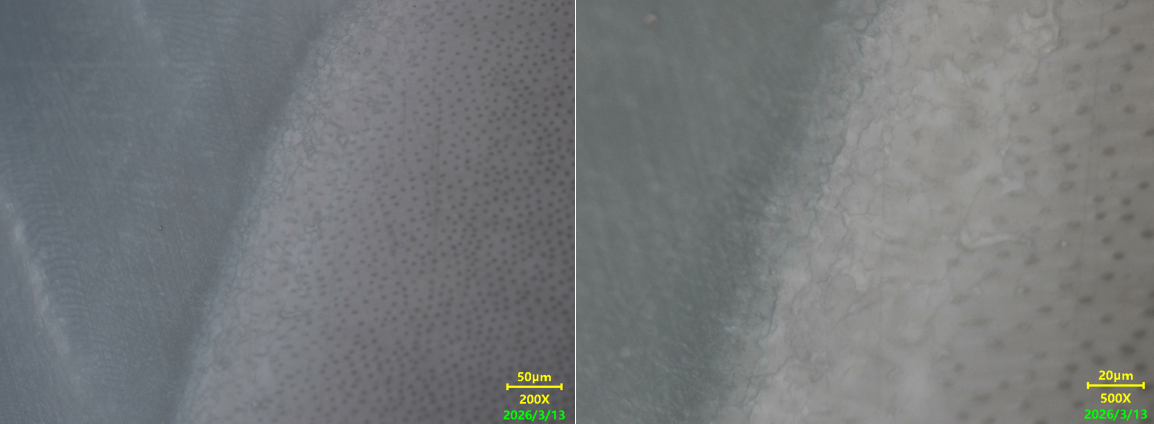

200X放大效果图（左）；500X放大效果图（右）

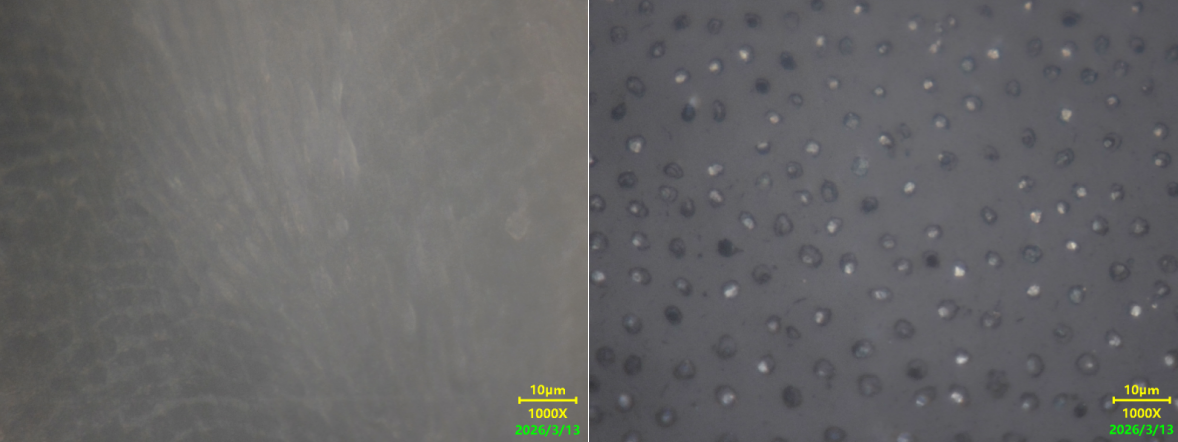

1000X放大效果图
总结：
牙本质小管特征：下方区域可见大量平行/放射状的细管状结构，这是牙本质特有的牙本质小管，内含成牙本质细胞突起，是区分牙本质与其他层的核心标志。
釉质特征：上方浅色区域质地致密、无管状结构，符合釉质（牙齿最硬、无细胞结构的外层）的显微形态。
界面特征：两者之间有一条波浪状的清晰分界线，这就是典型的釉质-牙本质界，在牛牙齿切片中非常典型。
