拒绝损伤，精确检测——苏州恒商非接触式粗糙度仪产品技术指南

     苏州恒商工业设备有限公司成立于2008年，深耕工业检测领域近二十年，秉持“恒以致远，商业兴邦”的实业精神，专注研发、销售高端检测仪器，依托强大的技术研发实力与完善的服务体系，为各行业提供精确、高效的检测解决方案。本文详解公司自主研发的非接触式粗糙度仪，该设备基于激光共聚焦核心技术，以亚纳米级精度赋能精密制造，适配多领域高质量检测需求。

一、产品概况

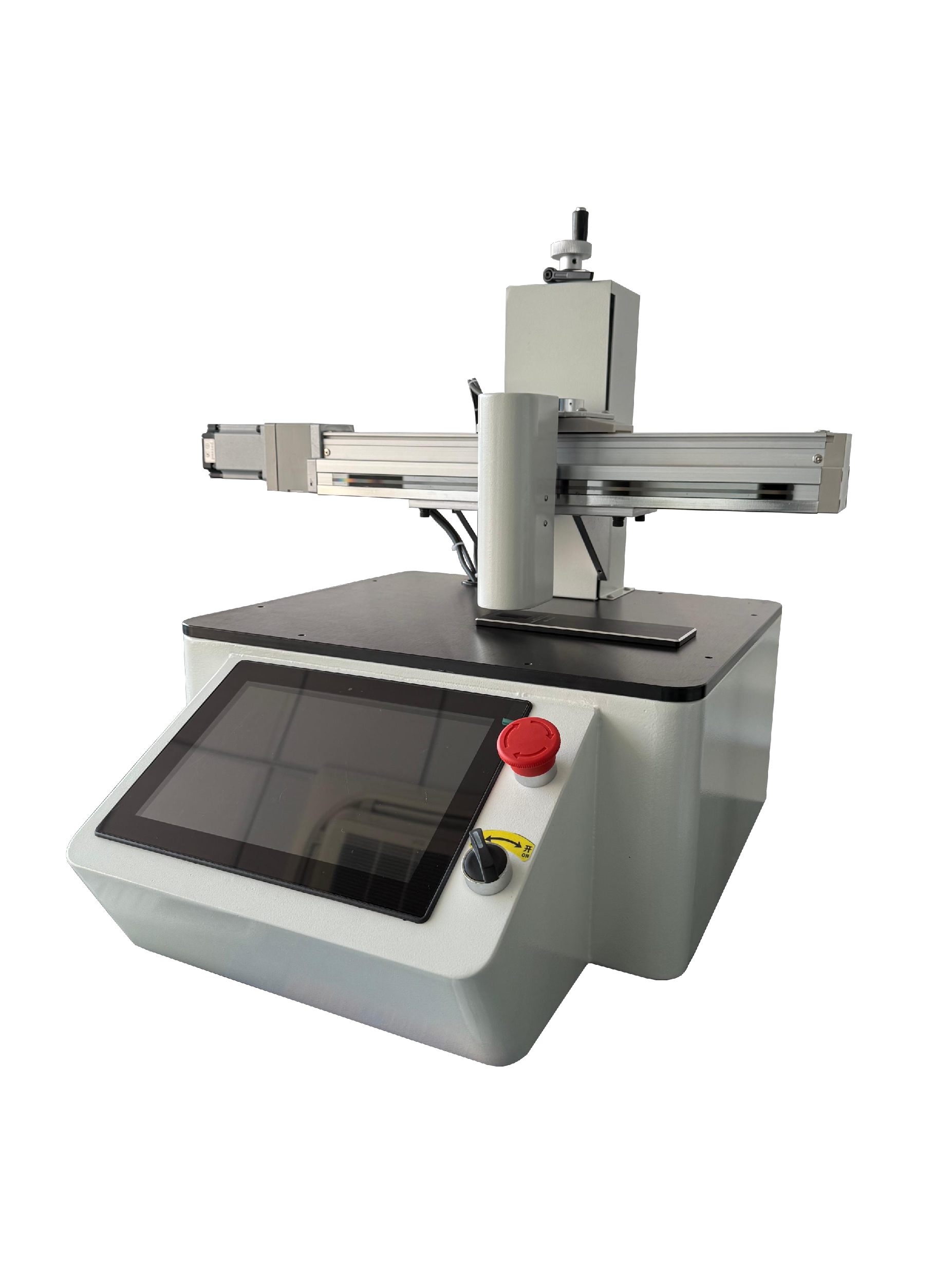

苏州恒商非接触式粗糙度仪，是一款基于激光共聚焦原理的亚纳米级精度表面微观形貌测量设备。设备核心搭载自主适配的激光共聚焦传感器，搭配超高采样速率集成运动控制平台与定制化专业测量软件，可实现纳米级精度的表面粗糙度、蚀刻深度、轮廓度等核心参数测量。凭借无损检测优势，广泛应用于芯片、半导体、新能源、医疗器械、玻璃、电镀、有机膜等高端制造领域，完美适配精密零部件的严苛检测标准，助力企业提升产品质量管控水平。

二、核心技术参数

三、工作原理

本设备核心基于激光共聚焦原理，结合苏州恒商多年工业检测经验优化升级，确保测量精确稳定。白色点光源通过专用探头照射样品表面，不同波长光线在样品表面形成纵向分布；反射光经光谱仪精确解析，利用距离变化导致的波长偏移，精确计算位移参数。同时，搭配公司自主优化的运动控制平台，快速采集样品表面密集数据点，通过专业模型拟合与滤波算法（如λc截止频率），有效分离粗糙度和波纹度成分，最终输出符合ISO 25178、ISO 16610等国际标准的粗糙度指标，为产品质量管控提供权威数据支撑。

四、核心功能特点

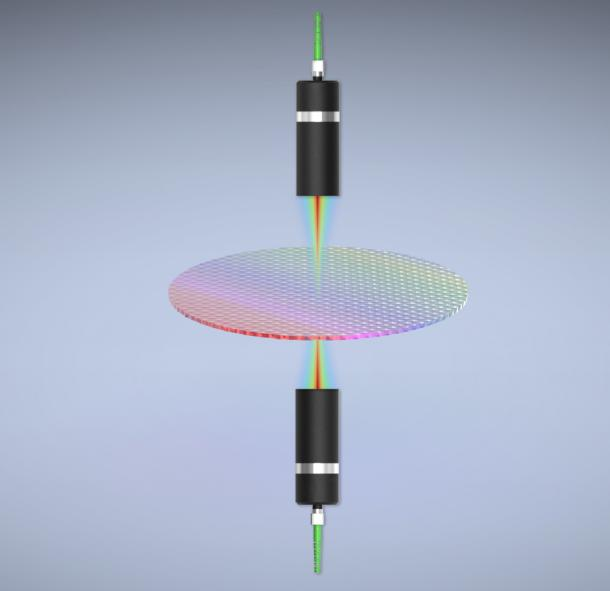

                                                                                                                                                                              晶圆检测

1.  高精度无损检测：依托光谱共焦核心技术，实现纳米级重复精度与超高线性精度，最小盲区设计，避免接触式测量对精密工件的划伤损耗。7um微小光斑搭配横向0.1um光栅尺，可精确捕捉工件表面细微粗糙纹理，适配软质、易碎、高精度工件检测需求。

2.  高速高效采样：蕞高32kHz采样速度，大幅提升检测效率，10mm线段扫描耗时不足10秒，可无缝适配生产线批量检测场景，助力企业降本增效。

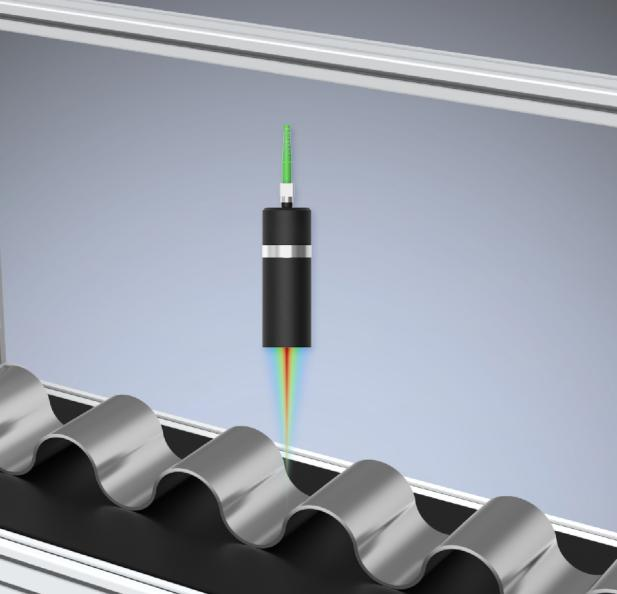

                                                                                                                                                                           冲压件轮廓

3.  智能软件集成：搭载苏州恒商自主研发的上位机软件，界面直观易懂，支持多种国际技术规范选择、滤波参数灵活配置，可自动完成Ra、Rq、Rz等粗糙度参数计算，适配企业数字化生产需求。

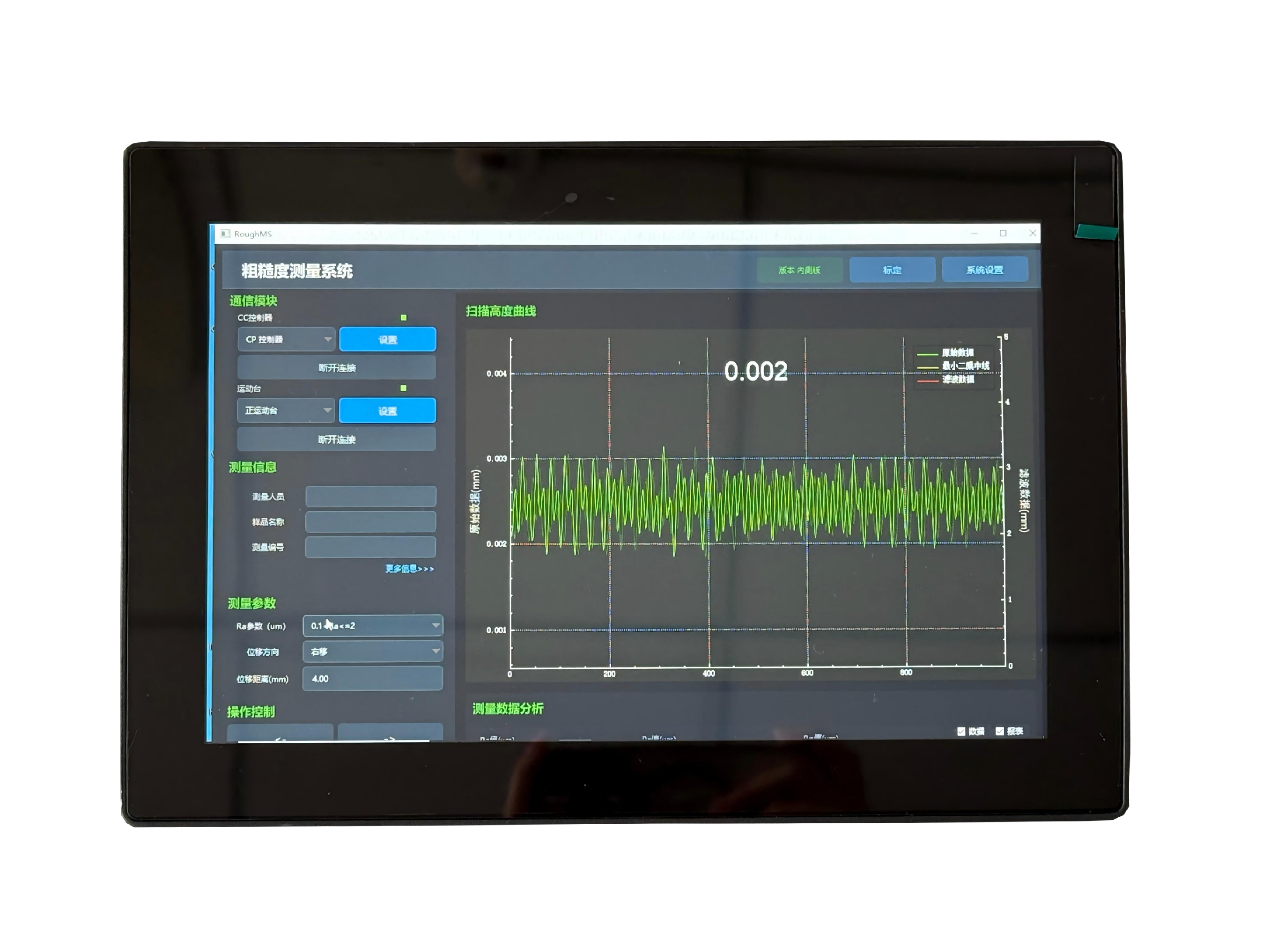

4.  便捷友好操作：软件界面支持长按移动按键控制运动平台，实时显示扫描高度曲线，可一键导出检测数据、生成标准化检测报告，降低操作人员门槛，提升工作效率。

5.  稳定抗干扰设计：探头采用无电子元件结构，零发热运行，有效避免夹具变形，确保设备长期稳定工作，适配车间复杂环境下的连续检测需求，减少设备维护成本。

五、软件功能详述

设备配套的专用测量软件，由苏州恒商研发团队量身打造，深度适配设备硬件，兼顾专业性与易用性，核心功能如下：

1.  技术规范选择：支持ISO 25178、ISO 16610等主流标准，可根据不同行业、不同工件需求，灵活配置技术规范，定义报告轮廓参数与滤波参数类型，确保检测结果符合行业标准。

2.  粗糙度参数计算：可直接选择Ra（算术平均高度）、Rq（均方根高度）、Rz（蕞大高度）等核心参数，系统自动更新算法并实时显示检测结果，数据精确可追溯。

3.  实时曲线显示：扫描高度曲线实时呈现工件表面起伏状态，支持Y轴自动调节与X轴居中显示，便于操作人员直观观察工件表面微观形貌，快速识别缺陷。

                                                                                                                                                                           玻璃镜片

六、应用案例

依托精确的测量性能与完善的适配能力，苏州恒商非接触式粗糙度仪已广泛应用于多行业核心场景，服务超500家企业客户，部分典型应用如下：

1.  半导体领域：晶圆、芯片表面蚀刻深度、粗糙度检测，助力半导体企业提升芯片封装良率，已与长三角多家半导体厂商建立稳定合作。

2.  精密制造领域：冲压件轮廓、精密零部件表面粗糙度检测，精确把控加工精度，降低产品不良率。

3.  光学与医疗器械领域：玻璃镜片、医疗器械表面粗糙度检测，满足光学产品透光性、医疗器械安全性的严苛要求。

七、外形尺寸与安装

设备结构紧凑，适配车间标准化安装，无需复杂调试，苏州恒商提供现场安装调试服务，配备专业技术培训与定期校准维护，确保设备快速投入使用、长期稳定运行。

苏州恒商始终以技术创新为核心，以客户需求为导向，不断优化非接触式粗糙度仪性能，凭借进口品质、与完善服务，成为长三角自动化检测领域标杆。如需了解更多产品细节或定制检测方案，可联系我司专业团队，我们将为您提供一对一精确服务。
