样品详情：

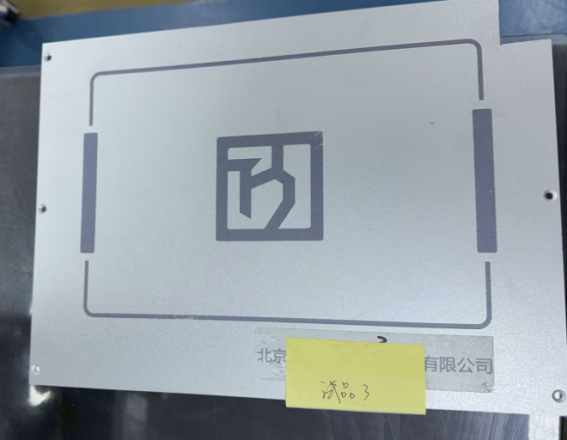

（电箱）铝制盖板
检测要求：阳极氧化层厚度与硬度
（1）样品切割
设 备：JMQ-60 精密切割机
工作直径：Φ60mm
参数配置：转速2800r/min
切割片直径φ120
切割片厚度φ0.8mm

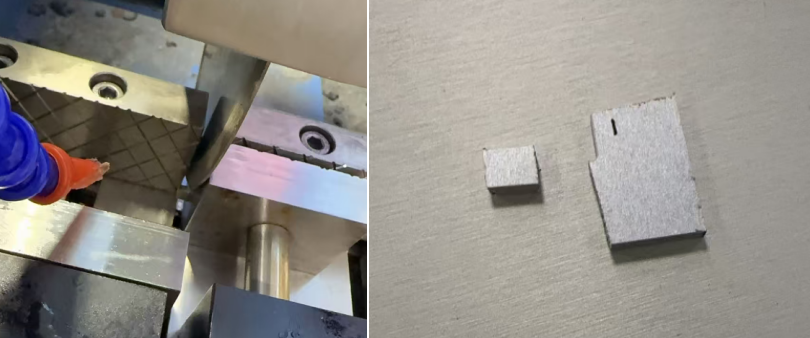

切割中（左）/后（右）
(2)热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min

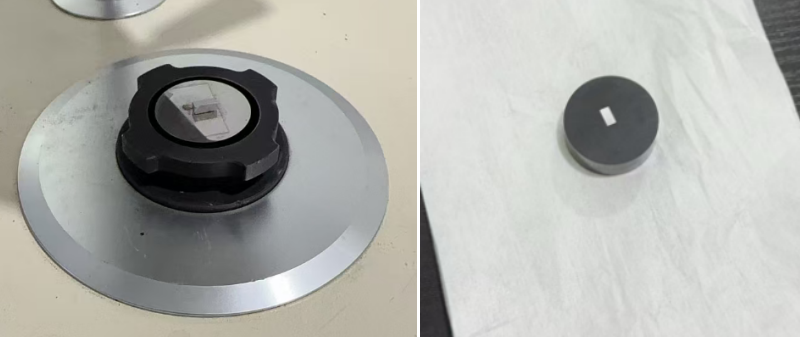

镶嵌前（左）/后（右）
（3）研磨抛光

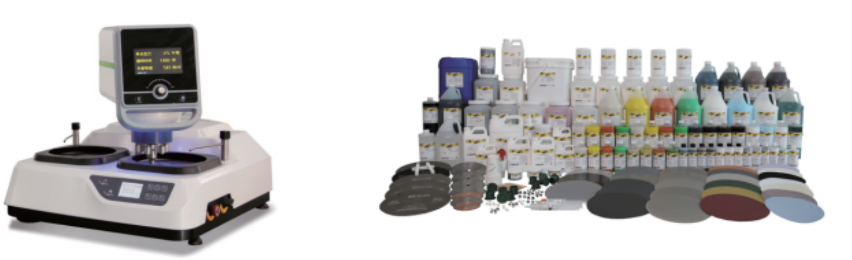

设 备：ZMP-2全自动磨抛机
磨盘直径： Φ250mm
磨盘规格：P180/P400/P800/P1500
抛光规格：羊绒抛光布+3um金刚石悬浮液
效果对比图

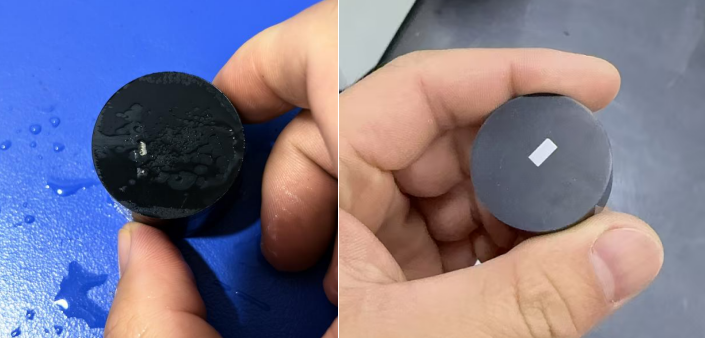

打磨抛光前（左）/后（右）
（4）测量分析

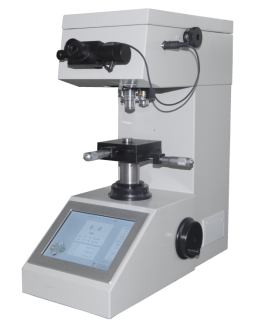

设 备：MHVS- 10AT
实 验 力（kgf）：0.01,0.025,0.05,0.1,0.2,0.3,0.5,1
执行标准：GB/T4340,
硬度转换：HV、HK、HR、HB 等
测量软件：维氏硬度图像处理软件
维氏硬度图像处理软件

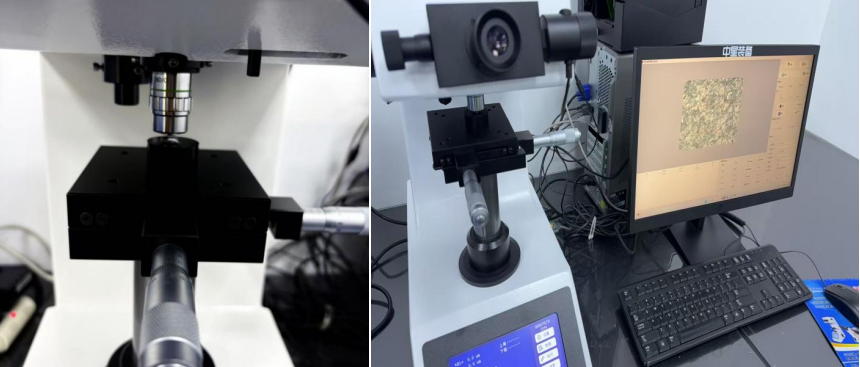

测试过程
测试结果

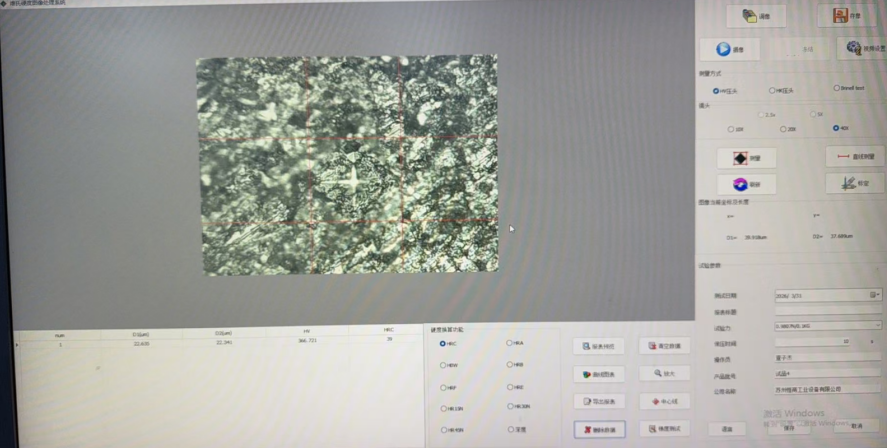

维氏测量软件测量界面

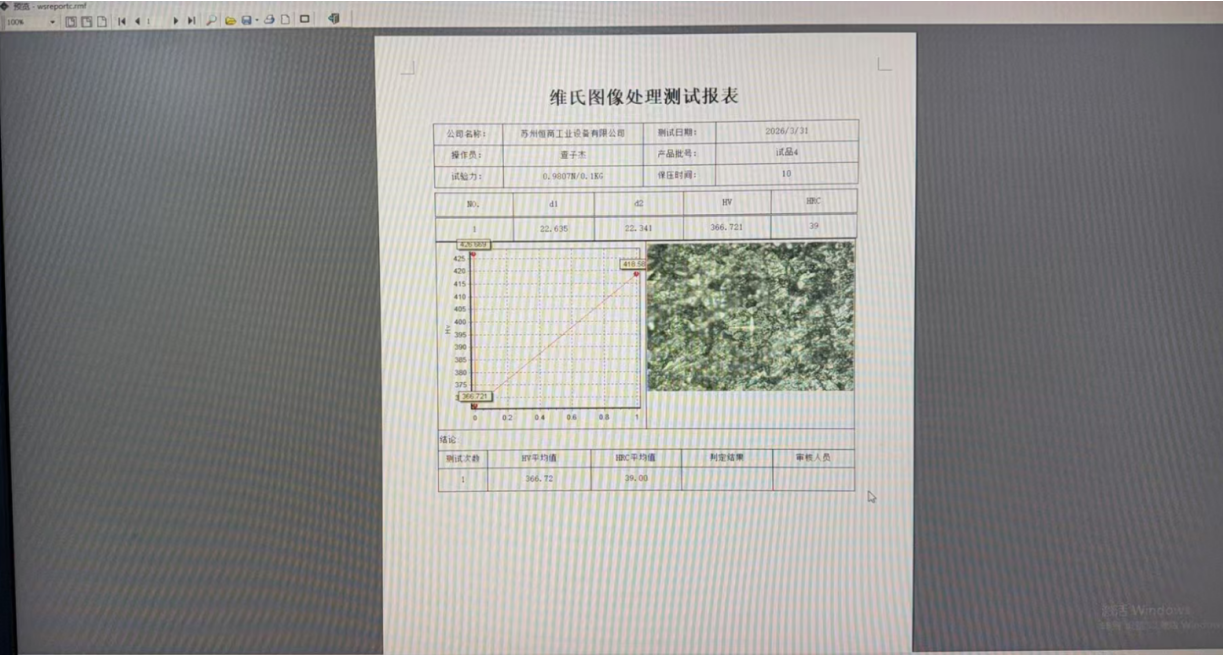

测试报表导出
软件可直接导出Excel,pdf格式报表或打印
（5）观察分析

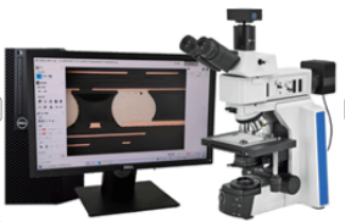

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件
分析效果图片

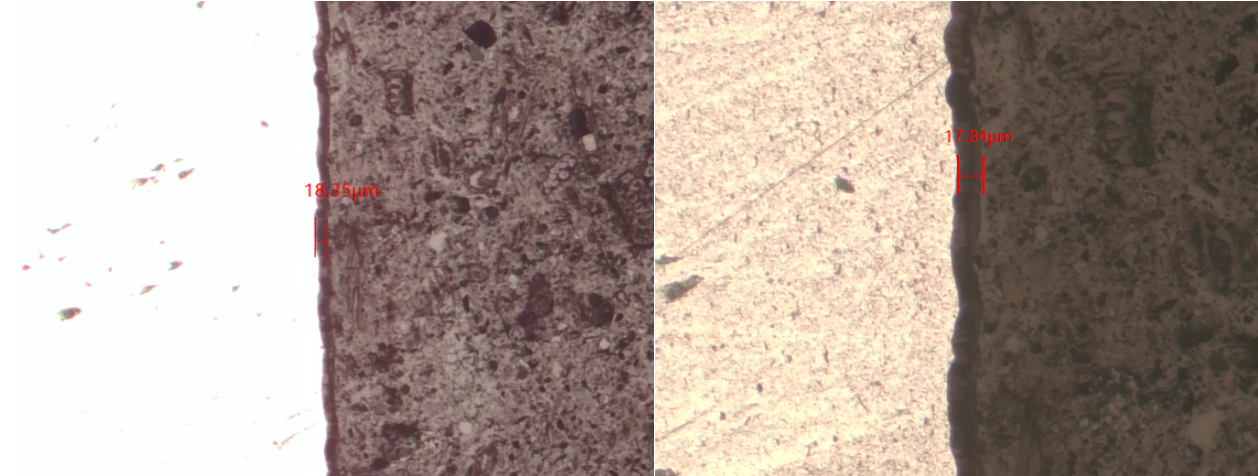

50X放大（左）；100X放大（右）
200X放大（左）；500X放大（右）
小结
本次对铝合金表面镀层进行维氏硬度及镀层厚度检测，经多点测量并取平均值，结果显示：镀层维氏硬度平均值为366.72 HV，镀层厚度平均值为17.75 μm。
