样品详情：

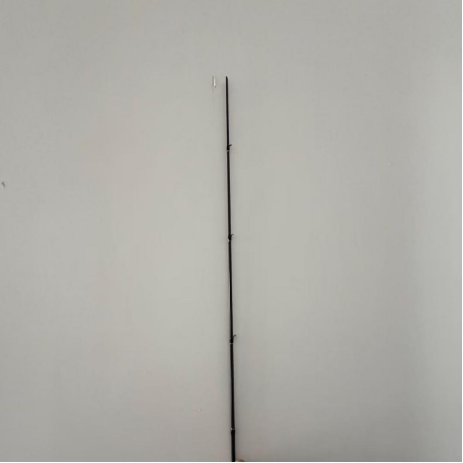

碳纤维鱼竿。
鱼竿用碳纤维，核心因它能平衡钓鱼核心需求：一是强且轻，抗拉强度数倍于钢，却远轻于玻璃纤维、金属，长时间持竿或远投不费力，还能抗大鱼拉力；二是弹性可控，提竿、遛鱼时可缓冲鱼的冲击力护线，也能借弯曲感知鱼情方便控鱼；三是易加工，能制成超硬海竿、细软台钓竿等不同类型，适配多样场景。相较传统材质，它在性能上优势显著，成主流选择。
检测要求：需要观察碳纤维与树脂结合状态，内部是否强度缺陷。
检测流程：切割➡研磨➡抛光➡金相显微镜观察测量。
样品制备流程
（1）样品切割
设 备：ZQG-60S 自动精密切割机
工作直径：Φ60mm
切割参数：转速：3000r/min
夹具：快速夹切割时间2min

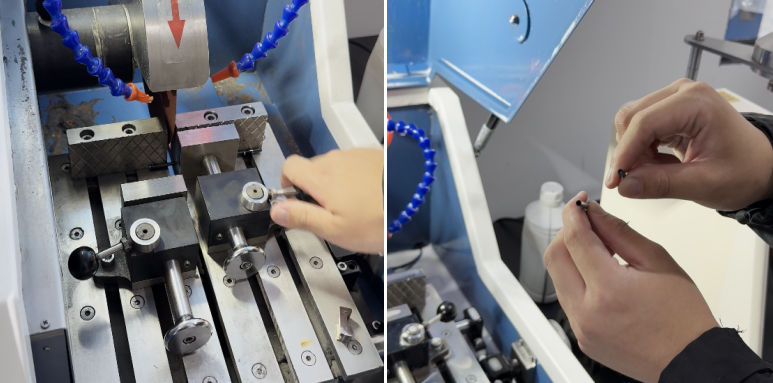

切割前（左）/后（右）
切割的主要目的：
将样品切割取样并进行镶嵌，主要是为了保证样品在磨抛和观察过程中的稳定性和一致性。
(2)热压镶嵌
设 备：ZXQ-30自动镶嵌机
模套规格： Φ30mm
镶嵌参数：镶嵌粉颜色：黑色
镶嵌温度：135℃
保压时间：6min

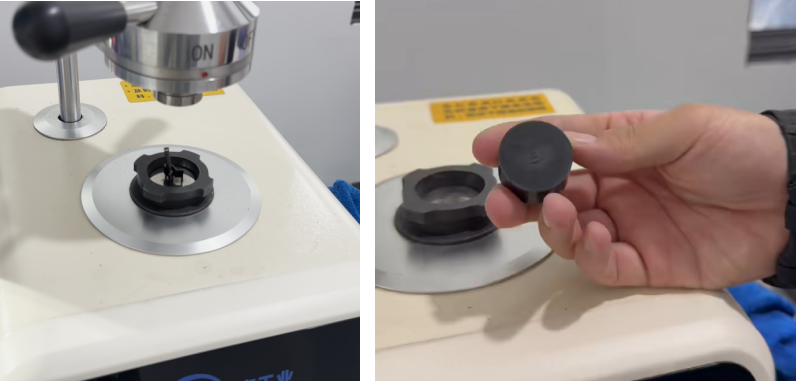

镶嵌前（左）/后（右）
样品镶嵌的主要目的：
保护边缘、便于制样并提高分析准确性。通过树脂包埋，可固定脆弱或微小样品，防止磨抛时边缘崩裂；标准化尺寸适配设备，确保磨抛均匀；还能填充孔隙（如涂层、多孔材料），避免划痕或假象。此外，镶嵌后更易操作，提升制样效率，尤其适合自动化流程，最终保障显微观察的清晰度和数据可靠性。
（3）研磨抛光
设 备：ZMP-2全自动磨抛机
磨盘尺寸：Φ250
模套规格： Φ30mm
参数配置：磨抛盘转速：150r／min
磨抛头转速：80r／min
粗磨：P180/P400 ；精磨：P800/P1500；抛光：丝绸抛光布+3um精钢石抛光剂。

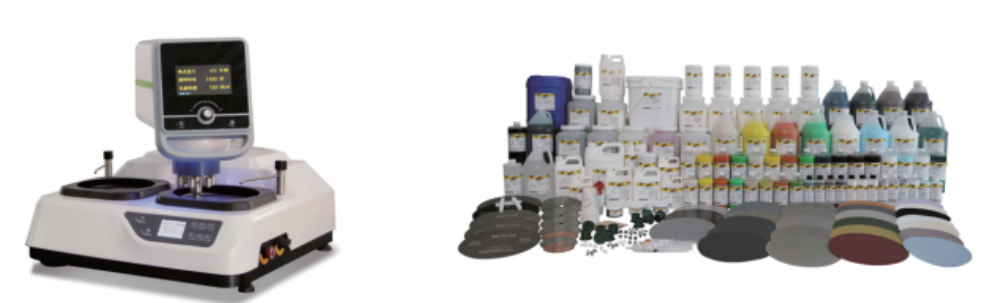

自动磨抛机（左图）；金相耗材（砂纸，抛光布，抛光液）（右图）

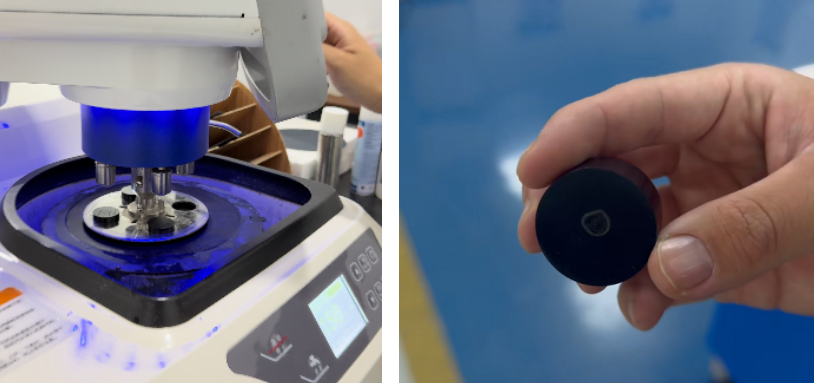

研磨过程（左图）；打磨抛光后效果图（右图）
（4）观察分析

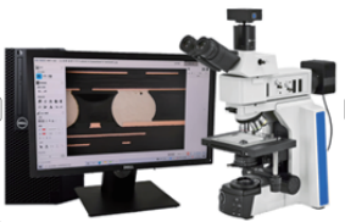

设 备：BM7金相显微镜
参数配置：目镜：高眼点大视野目镜PL10X／22mm
物镜：无限远消色差物镜 5X、10X、20X、50X、100X
照明系统：透反射柯拉照明系统LED灯室，中心可调，带滤色片/斜照明装置
软 件：imageView图像软件

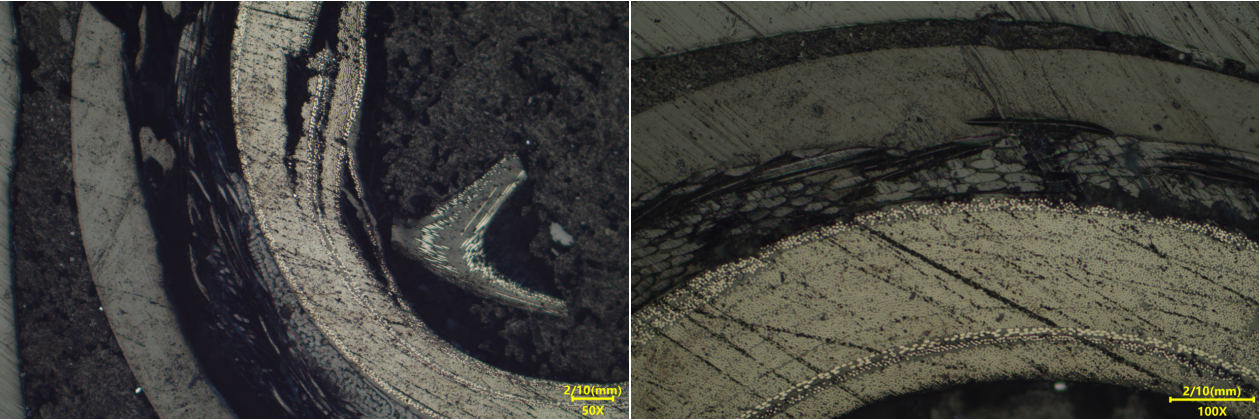

50倍效果图（左图）；100倍效果图（右图）

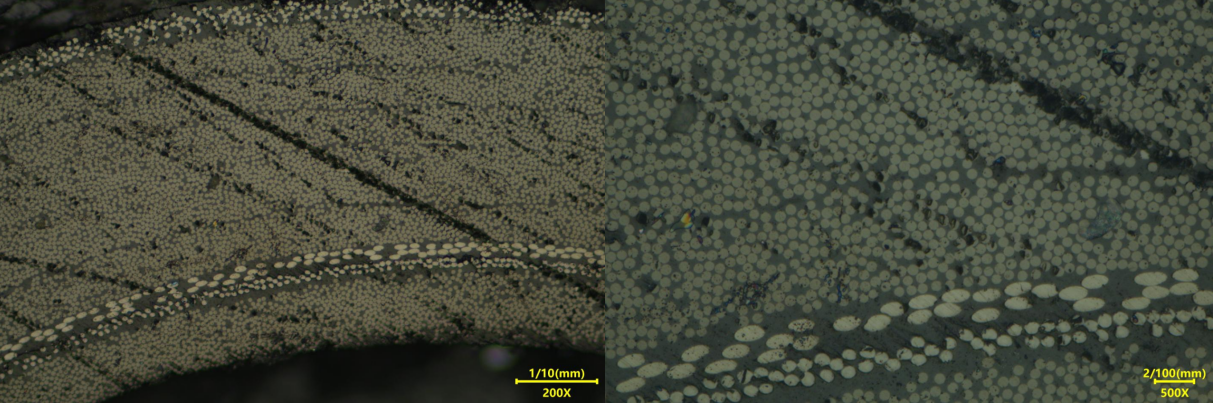

200倍效果图（左图）；500倍效果图（右图）
总结
1.纤维与树脂无明显缝隙，形成整体，结构紧密。
2.树脂分布均匀，树脂均匀包裹每层碳纤维，提高整体强度。
3.碳纤维无断裂，排序混乱，树脂无气泡杂质。
