视觉布氏硬度计HBS-3000V

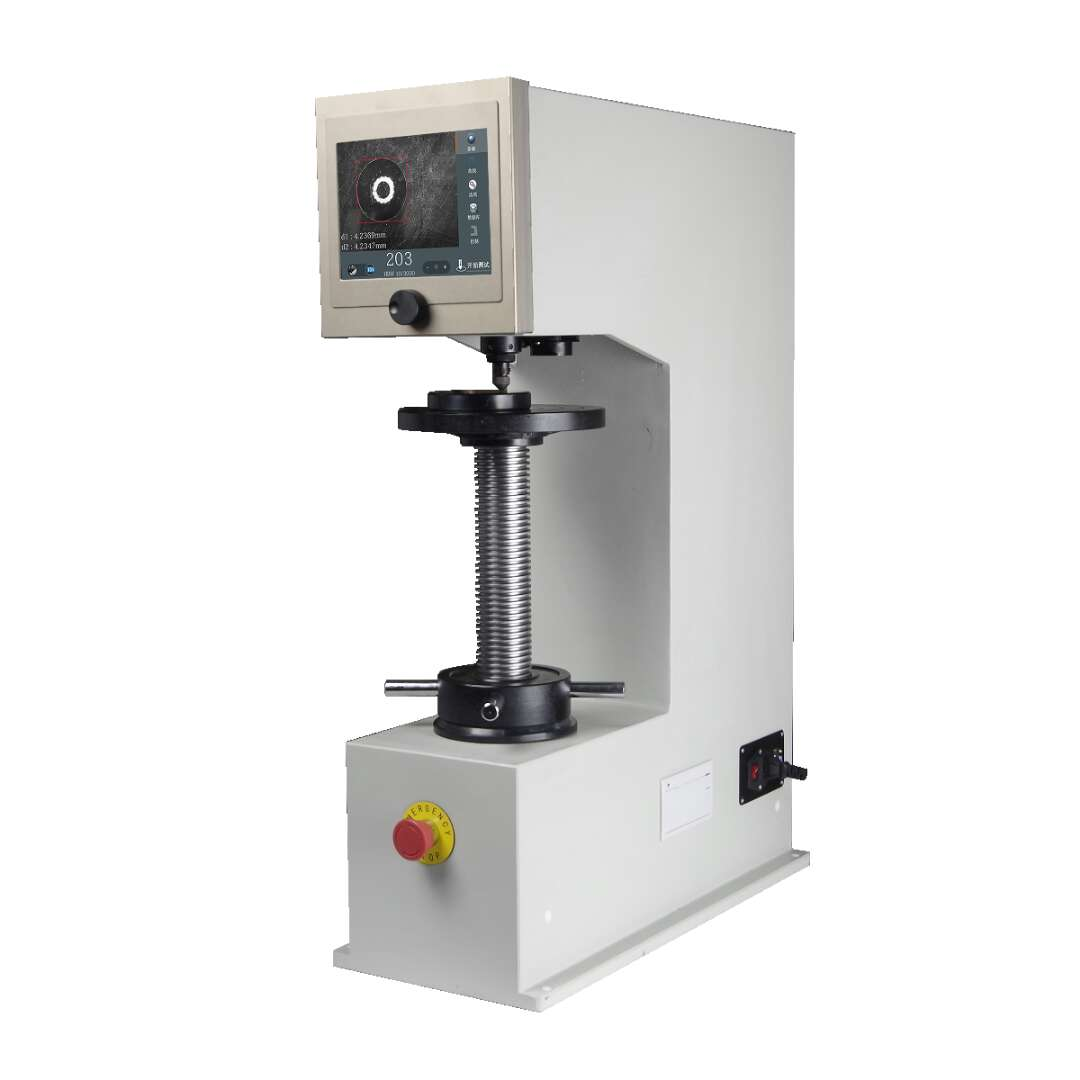

HBS-3000V视觉布氏硬度计

视觉芯片技术介绍

嵌入式视觉芯片技术，是将视觉芯片直接嵌入在仪器控制系统中，直接通过主板进行图像的处理和测量，不再需要操作系统，避免通过操作系统来驱动程序而引起的死机等故障；

产品介绍

布氏硬度计HBS-3000V主要用于测量材料的布氏硬度。采用的新的机架结构设计及全新操作系统、更直观的测量方法，它结构更加稳定，控制精度更高，省时省力，提高效率的同时精度也提高了一个数量级。

该机采用电子控制自动加荷，计算机软件编程，高倍率光学测量，光电传感等系统，采用高精度步控技术，保证试验力的加载无过冲。通过手动拟合压痕边缘，自动计算布氏硬度并显示在液晶屏上，读数精确，操作方便。

产品特点

 高精密步控电加载技术，主试验力加载速度快，效率高

 全新机械结构设计,机架结构坚固

 视频实时测量、效果更佳、更准、更稳定

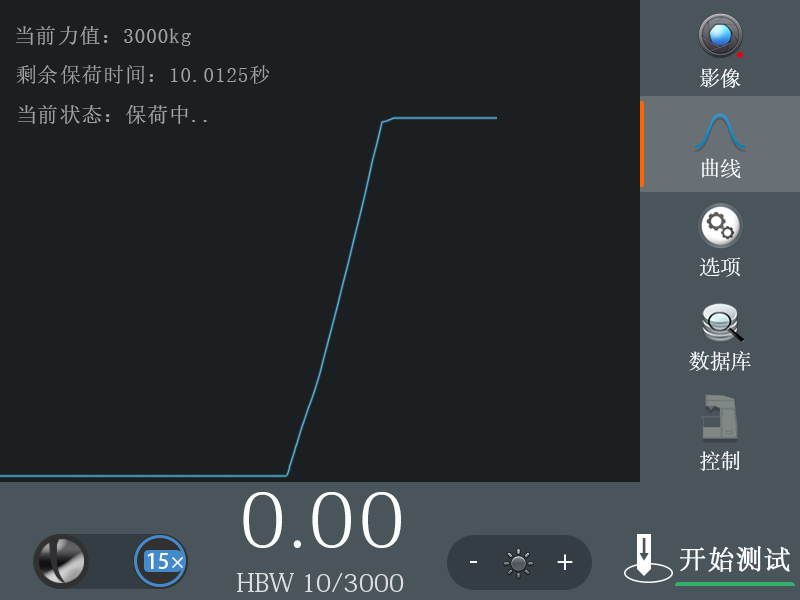

 各项操作过程和试验结果的数据均可在屏幕上显示

 高精度传感器配合控制系统，加载速度、卸载速度更迅速，更精确

 采用独特的嵌入式视觉技术，测量操作简单，极大的减少人为误差，五分钟即能学会测量，不同的人测量的结果基本一致

 可实现远程控制，操作简单

 通过屏幕能调节测量光源强弱

 测量压痕更稳定

 能预置试验力保荷时间

 极快的加载速度：试验力加载时间3.5—8秒

 试验力精度高，力值的保压波动千分之二

 全过程智能控制：分段施力、平滑变速、高精度高速步控等

 实验结果的数据可通过打印机输出

视觉系统特点

 客观性：视觉系统具有客观性，分析结果不受主观影响

 灰度分辨率高：人眼一般64灰阶，机器视觉可以高达256灰阶

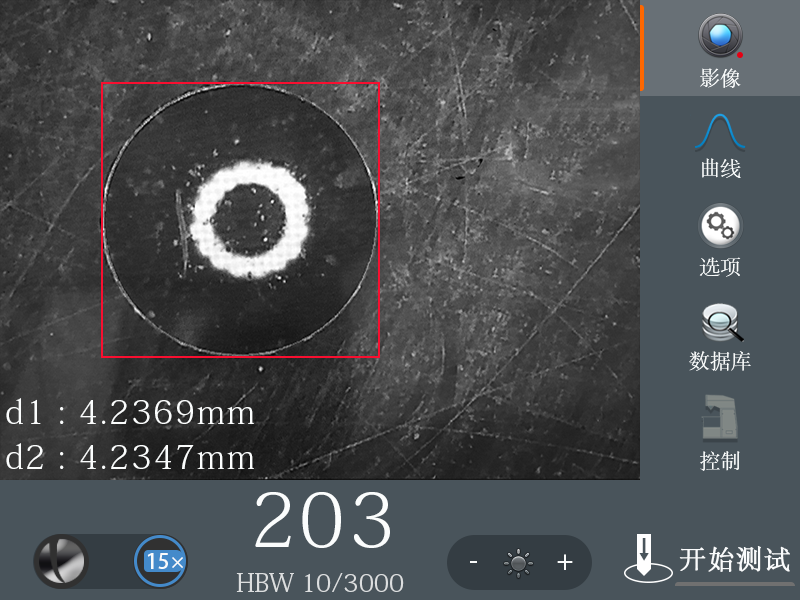

 嵌入式影像技术取代传统测量目镜，使用摄像头+显示屏模式，压痕图像，显示屏直接显示

 视觉芯片类型：工业级专用高清摄像头

 对比度、亮度、白平衡等调节一应俱全

 视觉分析模式简化人工操作过程，减少人员操作疲劳，测量数据更直观、便捷

 优化每个环节，相较于传统硬度计整体性能极大提升，时间节约50%

视觉系统相对目镜测量的优势

 直接在需要进行测量的表面进行测量，不存在视觉误差。传统结构的硬度计采用目镜测量，刻度线与压痕不是在一个平面上，不同的视角下，刻度位置与压痕位置会产生视觉差，导致不同的视角和不同的人员测量结果有差异

 测量精度高：不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右，而且存在机械回差，需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm，精度相对高，测量一致性好

 可提供多种测量方式的二维同时测量，简化测量过程，提升测量速度

 具备矩形切线测量法

 无视觉疲劳，降低测量劳动强度。视觉系统采用65K真彩TFT液晶屏，观察舒服不疲劳，而且可以多人同时测量

技术参数

标准配置
