TMA-300KN
恒商工业

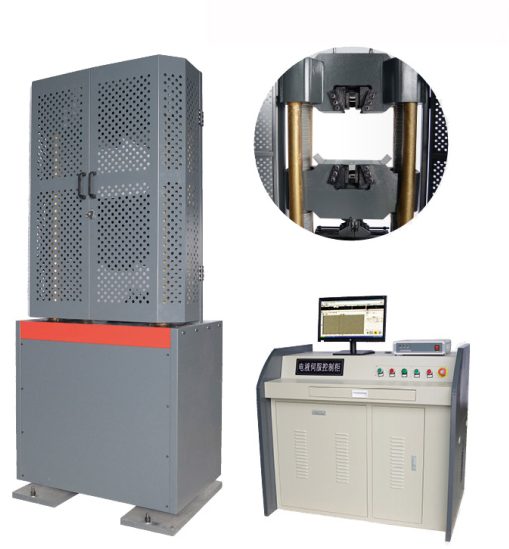

产品名称：微机控制电子拉力试验机
产品型号：TMA-300KN
一、产品概述：
主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。
二、执行标准：
满足国家标准GB/T228.1-2010《金属材料 室温拉伸试验方法》、GB/T7314-2005《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。
三、重点描述：
1、 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
2、液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
3、控制系统
l 支持进行拉伸、压缩、剪切、弯曲等试验；
l 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；
l 支持试验参数自定义；
l 采用开放式的EXCEL报表形式，支持用户自定义报表格式；
l 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
l 程序自带强大试验分析功能；
程序支持分级管理两级（管理员、试验员）用户管理权限；
4. 软件主要功能特点描述
FestTest测控软件用于微机控制电子试验机进行各种金属及非金属的试验，
按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。
5. 软件及软件操作界面：
（1）软件可以在 Windows98/2000/XP，用户界面呈现与 Windows 风格一致的中文窗口系统。
(2)自动程控可选用多种控制模式
四、试验机的主要技术指标：
zui大试验力（kN） | 300 |
试验力测量范围 | 2%-100% 全程不分档，等效4档 |
试验力示值相对误差 | ＜ 示值的±1% |
试验力分辨力 | 0.01KN |
变形示值相对误差 | ＜ 示值的±1% |
变形分辨力 | zui大变形量1/300000 |
zui大拉伸试验空间（mm） | 520 |
压缩空间（mm） | 400 |
活塞行程(mm) | 150 |
圆试样夹持范围（mm） | Φ6-Φ26 |
扁试样夹持厚度（mm） | 0-15 |
扁试样zui大夹持宽度（mm） | 70 |
压盘尺寸（mm） | φ160mm |
弯曲支点两点间zui大距离（mm） | 400 |
弯曲支滚宽度（mm） | 140 |
夹紧方式 | 液压夹紧 |
主机外形尺寸（mm） | 750*600*2050 |
油源控制台尺寸（mm） | 1100*750*1000 |
电机总功率（kW） | 2 |
总重量（kg） | 1700 |
五、系统配置：
试验机主机 | 两立柱、两丝杠、油缸下置式 | 1台 | |
压力传感器 | 300KN | 1只 | |
伺服控制油源 | 专有技术 | 1台 | |
软件测控系统 | 含软件、位移传感器 | 1套 | |
电器控制系统 | 专有技术 | 1套 | |
计算机 | 惠普商用品牌电脑 | 1台 | |
打印机 | 喷墨式打印机 | 1台 | |
拉伸辅具 | 圆试样 | Φ6-Φ26 | 1套 |
扁试样 | 0-15 | ||
压缩辅具 | φ160mm | 1套 | |
说明书\合格证\装箱单 | ----------- | 1套 | |
