纳米级表面蚀刻深度测量解决方案:搞定芯片、半导体微纳蚀刻精度管控

浏览数量: 0     作者: 本站编辑     发布时间: 2026-06-11      来源: 本站

询价

在芯片、半导体、精密电子、多层镀膜等高端制造领域,蚀刻工艺是成型微纳结构的核心工序。蚀刻深度的均匀性、精准度与一致性,直接决定产品的电气性能、结构稳定性与良品率。实际生产中,湿法蚀刻、干法蚀刻极易出现深度不均、局部过蚀、浅蚀、侧边蚀刻偏差等问题,传统检测方式难以捕捉纳米级细微误差,导致隐性不良品流出,制约制程工艺迭代。本文结合工业实测场景,分享一套适配多行业的高精度表面蚀刻深度测量方案。

一、行业蚀刻深度检测核心痛点

目前多数制造企业在蚀刻深度质控中,普遍面临三大难题,也是制约产品品质升级的关键瓶颈。首先是检测精度不足,传统卡尺、接触式轮廓仪仅能实现微米级检测,无法适配微纳蚀刻结构的纳米级精度管控,难以识别细微深度偏差。其次是检测方式易损伤工件,芯片硅片、薄膜镀膜、精密陶瓷基板等蚀刻工件质地精密、结构脆弱,接触式检测容易造成表面划伤、结构变形,破坏成品工件。最后是数据维度单一、效率偏低,传统检测仅能获取单点深度数据,无法还原蚀刻区域三维形貌,难以区分工艺瑕疵与正常加工误差,且批量检测效率低,无法适配量产质控需求。同时,高反光、透明、哑光材质的蚀刻工件,还存在光学检测干扰大、数据偏差高的问题。

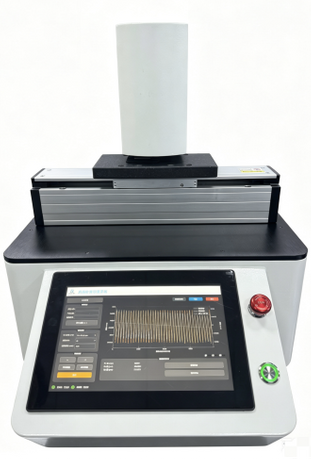

二、解决方案核心设备:苏州恒商Micra200纳米微观形貌测量系统

针对各类场景的表面蚀刻深度检测痛点,Micra200依托激光共聚焦光谱检测原理,采用非接触式无损测量模式,专为微纳蚀刻结构高精度检测打造,适配芯片、半导体、镀膜、玻璃、新能源等全行业蚀刻工件检测场景,完美解决传统检测的精度、损伤、适配性难题。

设备核心硬件参数可充分满足蚀刻工艺质控需求:Z轴分辨率可达3nm,Z1轴测量范围±200μm,可覆盖从纳米级微蚀刻到微米级深槽蚀刻的全量程检测;重复精度稳定在15nm,线性精度±0.06% of F.S.,温度漂移<0.03%F.S./℃,可有效规避车间温度波动带来的检测误差,保障长期检测数据稳定性。搭配精密伺服三轴全闭环运动平台,扫描运行平稳、定位精准,10mm线段扫描时长不足10秒,兼顾高精度与量产检测效率。

三、方案核心优势,适配工业蚀刻质控场景

1. 无损检测,适配各类精密蚀刻工件

全程非接触式扫描测量,无任何物理接触,不会对蚀刻后的微纳沟槽、镂空结构、薄膜镀层造成挤压、划伤、形变,可完整保护芯片晶圆、陶瓷基板、超薄镀膜等精密工件,适配成品、半成品全阶段检测。同时兼容高反光、哑光、透明、半透明等各类蚀刻材质,不受工件表面光学特性干扰,检测适用性更广。

2. 高精度全域测量,数据全面精准

不仅可精准采集单点、多点蚀刻深度数据,还能通过高密度采点与三维建模,还原蚀刻区域整体形貌,同步检测蚀刻槽深、侧边蚀刻量、台阶高度、平面度、边缘轮廓等关联参数,实现“一次扫描、多维质控”。设备搭载专业滤波算法,可精准分离蚀刻工艺产生的表面波纹与微观粗糙度,精准区分设备误差、工艺瑕疵与正常加工偏差,数据贴合国际行业检测标准。

3. 多场景适配,兼顾研发与量产

系统内置高精度、标准、快速三种测量模式,可灵活适配不同质控场景。工艺研发阶段,采用低速高精度模式,捕捉纳米级细微蚀刻偏差,为工艺参数调试提供数据支撑;日常量产质检,使用标准模式平衡精度与效率;批量抽检可开启快速模式,大幅提升检测效率。支持200mm×100mm规格工件,可完成整片基板、大面积镀膜板材的全域蚀刻深度检测。

4. 智能化操作,数据可溯源可分析

配套专业工业分析软件,支持设备自动连接、参数自定义、自动扫描采点,无需人工复杂操作。检测完成后可实时生成蚀刻深度曲线、三维形貌云图,自动统计核心检测数据,一键导出标准化HTML检测报告,完整留存检测参数、工件信息、检测时间,满足企业品质追溯、工艺复盘、合规存档的需求。同时支持功能定制与参数标定,可匹配不同行业、不同产品的蚀刻检测标准。

四、标准化测量操作流程

第一步:设备连接与参数校准。开启配套检测软件,连接设备,确认设备运行正常。日常检测无需复杂标定,仅需通过标准块完成Ra示值校正,匹配工件蚀刻量程即可,操作简单高效。

第二步:场景与参数设置。根据工件蚀刻精度需求,选择对应测量模式,自定义扫描速度、采样密度,设置文件保存路径,适配当前检测场景。

第三步:工件定位与自动测量。放置待测工件,可搭配视觉引导模块精准定位蚀刻检测区域,启动自动测量。设备自动完成全域扫描、数据采集、算法拟合,实时生成蚀刻深度数据与形貌曲线。

第四步:数据分析与报告导出。测量完成后,查看蚀刻深度平均值、偏差值、平整度等核心参数,分析蚀刻均匀性与工艺稳定性,确认数据无误后一键导出检测报告,完成存档与复盘。

五、行业落地应用场景

芯片/半导体领域:检测硅片、晶圆、陶瓷基板的蚀刻沟槽深度、分割槽深度、邦定线蚀刻高度,管控干法、湿法蚀刻工艺精度,避免蚀刻不均导致的电路导通异常。

多层镀膜/光学领域:检测镀膜蚀刻后的层间深度、镂空蚀刻深度、光学玻璃蚀刻槽深,保障镀膜分层精度与光学器件透光、成像性能。

新能源领域:检测电池极片、液冷板的蚀刻纹路深度、沟槽深度,管控极片涂布、板材蚀刻工艺,规避因深度偏差引发的散热、导电异常问题。

精密电镀/五金领域:检测电镀基材蚀刻纹路深度、镂空台阶深度,优化蚀刻工艺,提升镀层贴合度与产品防腐、耐磨性能。

六、方案落地价值

这套蚀刻深度测量方案,解决了传统检测精度低、易损工件、数据单一、效率不足的核心问题,以纳米级检测精度、非接触无损测量、智能化数据分析为核心,可帮助企业精准把控蚀刻工艺稳定性,及时发现过蚀、浅蚀、局部偏差等隐性问题,快速优化蚀刻时间、药液浓度、设备参数等工艺指标,有效降低产品不良率。同时标准化、可溯源的检测数据,可为工艺迭代、品质管控、客户验收提供可靠的数据支撑,助力企业实现蚀刻工序的精细化、标准化质控。
